YXC差分振荡器赋能数据采集卡,让数据更精准!

什么是数据采集卡

       数据采集是指对设备被测的模拟或数字信号,自动采集并送到上位机中进行分析、处理。数据采集卡,即实现数据采集功能的计算机扩展卡,可以通过USB、PXI、PCI、PCMCIA、ISA、Compact Flash、485、232、以太网、各种无线网络等总线接入计算机。

       图像采集卡通过采样器件对模拟图像信号进行采样,将连续的模拟信号转换为离散的数字信号。采样率决定了图像的分辨率,较高的采样率可以提供更精细的图像细节。采样后的模拟信号被转换为数字信号,这一步骤通常由采样器件的数字信号处理器(DSP)完成。为了节省存储空间和传输带宽,图像采集卡通常会对图像数据进行压缩,常见的压缩算法包括JPEG、PNG等。压缩后的图像数据可以存储在计算机的硬盘或其他存储介质中,也可以通过网络传输到其他设备。

晶振在数据采集卡的作用

       提供时钟信号:晶振为数据采集卡提供精确、稳定的时钟基准,确保数据采集的各个环节按照统一的节奏进行,如模数转换、数据存储和传输等。

       保证采集同步:使得采集卡能够准确地在特定时间点采集数据,保证不同通道数据采集的同步性,这对于需要进行多通道精确测量和分析的场景非常关键。

       确定采样频率:晶振的频率决定了数据采集的采样频率,从而影响到数据采集的分辨率和精度。合适的晶振可以帮助采集卡实现所需的采样速率。

       提升系统稳定性:稳定的时钟信号有助于减少数据采集过程中的误差和不确定性,提高整个数据采集系统的可靠性和稳定性。

       在高速数据采集卡中,高质量的差分晶振可以确保快速、准确地采集大量数据;而在一些对精度要求较高的专业数据采集卡中,高精度的晶振可以保证采集到的数据具有更高的可信度和可用性。对于一些较低速的数据采集应用,可能会使用几 MHz 到几十MHz 的晶振频点,比如 4MHz、8MHz、16MHz 等,以满足基本的数据采集速率要求。

       在中高速数据采集场景中,可能会用到几十 MHz 到几百 MHz 的晶振,例如 32MHz、64MHz、100MHz、200MHz 等,这样可以实现较高的数据采样频率和较好的时效性。

数据采集卡的晶振选型要求

01  高稳定、高精度

      确保提供准确的时钟信号,以实现精确的数据采集和测量,减少时间相关的误差,能在不同的环境条件下(如温度、湿度等)保持稳定的频率输出,避免频率漂移影响数据采集的准确性和一致性。

0抗干扰

      显卡工作环境中存在各种电磁干扰源,如电源、电流和其他电子设备。金属金属封装表面设计具备一定的抗干扰能力,支持LVDS/LVPCECL/HCSL差分信号输出,可轻易的辨别小信号,能够从容精确地处理'双极'信号。

03  低抖动

      差分具有低相位抖动噪声特性(0.1pS typ.),可减少信号失真和抖动,保证时钟信号的边沿清晰、有助于提升数据采集的质量和可靠性。

04  小尺寸

      适应数据采集卡紧凑的设计空间,便于集成安装。

YXC晶振推荐

推荐使用YXC热销差分晶振YSO230LR系列

YSO230LR的特点及优势如下:

1、宽频范围:频率范围覆盖13.5-200MHz,满足客户项目高频选型需求;

2、高精度:全温范围内总频差±50ppm,高稳定性;

3、低相噪差分输出:支持LVDS/LVPCECL/HCSL差分信号输出,低抖动0.1pS typ.,具有较强的抗干扰能力;

4、封装尺寸齐全提供2520/3225/5032/7050等不同封装,灵活满足选型要求;

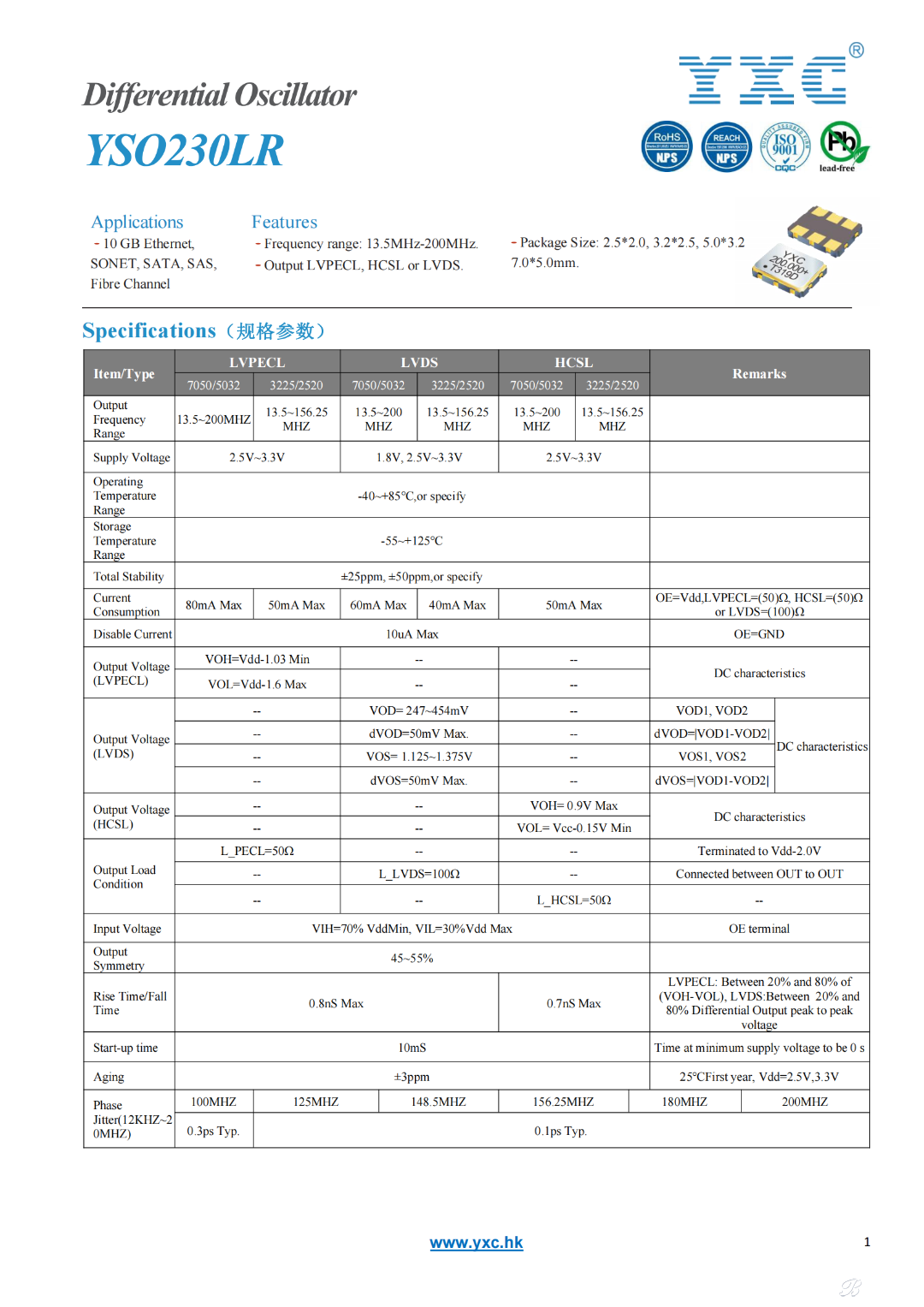

YSO230LR系列规格书如下:
