干货分享 | 晶振对内窥镜图像处理与辐射控制的关键作用

晶振知识分享

内窥镜是一种光学仪器，通过人体的自然腔道或手术切口进入体内，用于直接观察脏器内腔的病变。内窥镜的使用可以提高诊断的准确性，并在某些情况下进行治疗。内窥镜的种类繁多，按其发展及成像构造分类，主要分为硬管式内镜、光学纤维（软管式）内镜和电子内镜。

1. 检查和诊断：内窥镜可以直接观察到脏器内腔的病变，确定其部位和范围，进行照相、活检或刷片，提高癌的诊断准确率。

2. 治疗：内窥镜可以用于某些治疗，如通过内窥镜进行手术，减少传统手术的创伤和恢复时间。

3. 微创手术：内窥镜手术操作创伤小，术后疼痛轻、恢复快，已成为未来外科手术的发展方向。

4. 工业检测：在工业领域，内窥镜也用于检测难以直接观察的部位，如铸造件内部的缺陷。

然而，医疗内窥镜正在向着小型化、多功能、高像素发展，鉴于结构的特殊性，因此内窥镜辐射测试中，时钟超频问题越来越突出，如何在有限空间内处理好时钟问题就成为了关键，而晶振的出现就恰好满足了它的需求

 晶振在内窥镜的作用

1. 提供稳定的时钟信号：

晶振产生稳定的时钟频率，确保内窥镜系统的图像处理和传输的同步性。这对于图像质量的稳定性和可靠性至关重要。

2. 图像处理：

在电子内窥镜中，晶振用于驱动图像传感器和视频处理系统，保证图像的清晰度和实时性。

3. 系统同步：

晶振确保内窥镜系统中各个部件的时序同步，避免因时序问题导致的错误或数据丢失。

内窥镜的晶振需求

1、常用频点：24Mhz。

2、需从源头解决时钟问题，降低EMI。

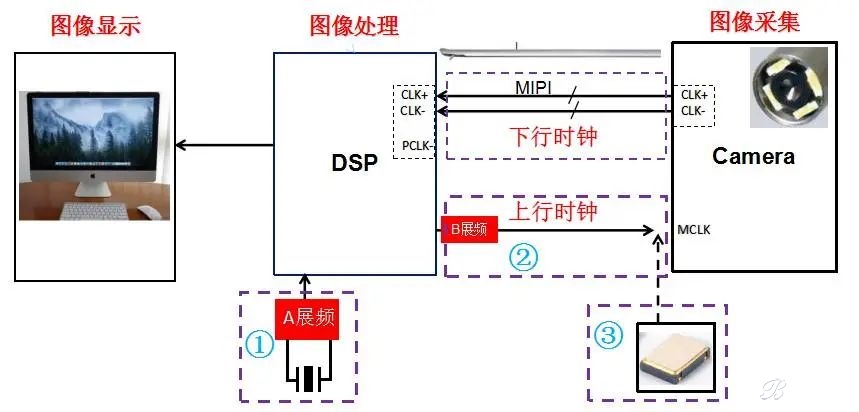

3、有源晶振可以直接放置在摄像头模组，避免MCLK的频点通过排线放大形成的辐射发射噪声，同时又能对下行时钟（PCLK）进行展频，对内窥镜图像处理与辐射控制的关键作用。

YXC晶振推荐

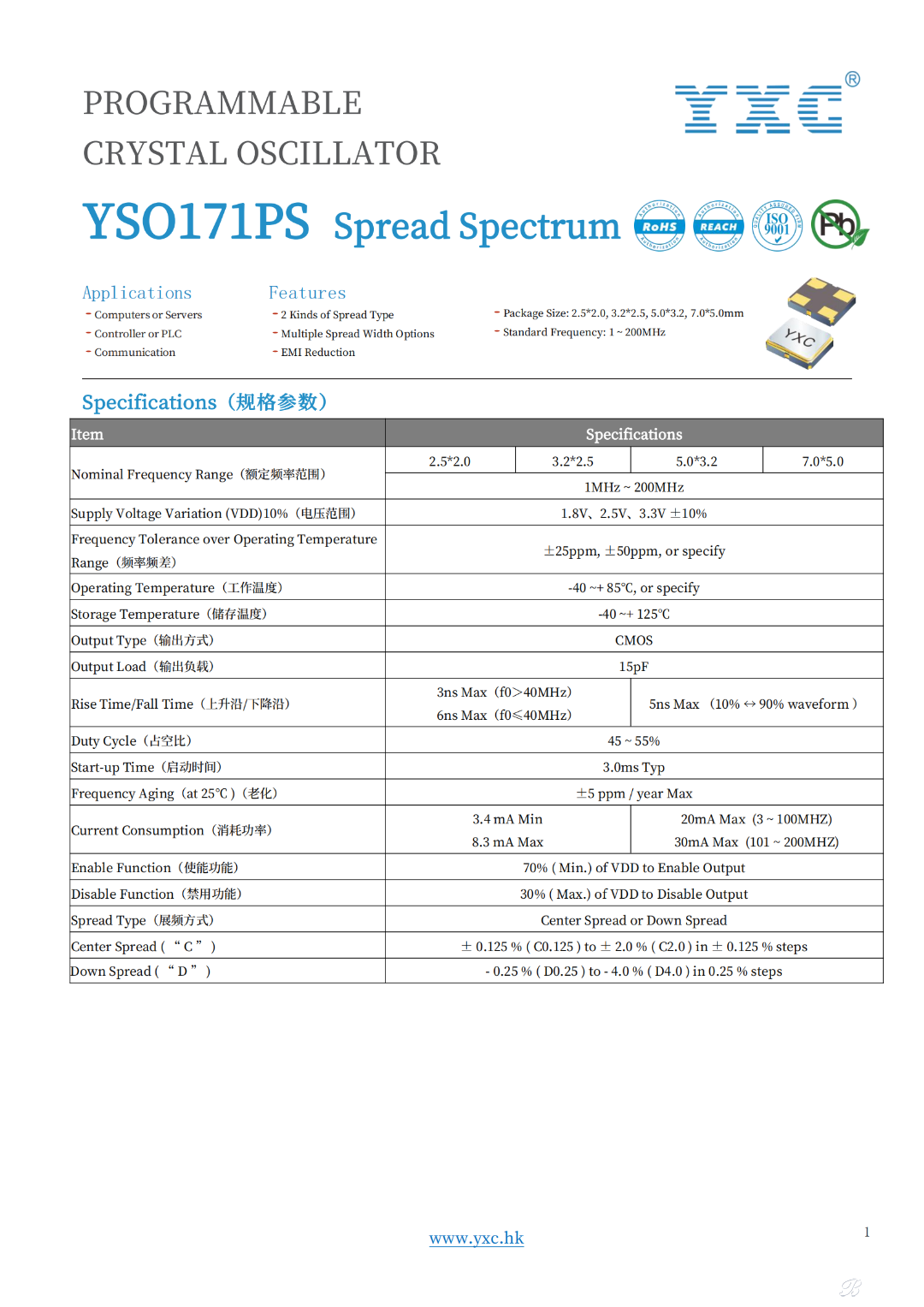

YXC推出的可编程展频晶振YS0171PS系列，下面是产品特点：

快速交付：1周出样，快速响应您的各种设计需求。

频点定制：使用PLL技术，在频率范围内任意频率可定制，选择性更广。

多种展频方式与展频宽度选择：提供-0.125%、-0.25%、-0.5%、±0.125%、±0.25%、±0.1%等多种选项。

低功耗：功耗低至3.4mA。

抗干扰：有效降低电磁辐射功率，抑制电磁辐射超标的问题。
