5G技术领航,上海兆越助力海上船舶信息化全覆盖



       随着现代海洋运输业的快速发展,对船舶智能化、信息化的需求日益迫切。一方面,船舶在航行、货物管理、安全监控、能效优化等方面需要实时、准确、高效的信息传输与处理能力;另一方面,面对全球化运营的趋势,船岸信息交互、远程监控与协作的需求也在不断增加。在此背景下,5G技术以其超高速率、超低延迟、大连接数等特性,为船舶信息化建设提供了强有力的技术支撑。

  需求分析

  1、实时数据传输:对船舶航行状态、货物状态、设备运行数据进行实时回传,满足远程监控和决策需求。

  2、自动化与智能化:通过5G网络实现船舶自动驾驶、智能导航、远程操控等功能,提升航行安全与效率。

  3、安全监控与应急响应:利用5G技术实现实时视频监控、环境感知和安全预警,提升船舶安全管理水平和应急处置能力。

  4、能效管理与运维优化:通过对船舶设备运行数据的实时分析,优化能源使用,实现智能运维与节能减排。

  5、连接性与兼容性:要求系统能够与现有的岸基信息系统、全球定位系统和其他通信系统无缝对接,实现全网互联互通。

  为了更好的提高船舶通信网络系统的运行质量,上海兆越通讯技术有限公司结合当前海上船舶网络需求和实际5G技术的应用,推出海上全覆盖的5G信息化系统解决方案,基本实现了船舶网络的全覆盖,保证船舶核心网之间高效、完整的数据信息传输通道,增强了船舶安全性能、提高船舶运营效率以及促进船舶智能化发展。

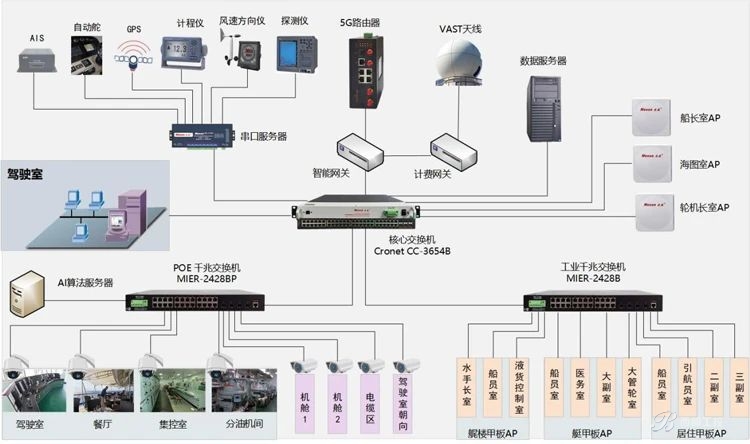

  系统拓扑

       系统特点

  1、多链路切换

  系统支持4G/5G和卫星通信链路的无缝切换和冗余备份。当船舶在4G/5G信号覆盖区域内,优先使用4G/5G网络进行高速、低延迟的数据传输;而在远洋区域或4G/5G信号不佳时,由智能网关自动切换至卫星通信链路,确保航行过程中全程通信不中断。

  2、船上各传感器数据传输

  各类传感器(如计程仪、探测仪、风速方向仪等)产生的实时数据,通过4G/5G或卫星链路实时上传至数据服务器,为船舶的智能化运行和远程监控提供依据。

  3、驾驶室控制与通信

  驾驶室内的各种控制设备与信息系统通过4G/5G或卫星通信与岸基控制中心保持密切联系,实现远程协助驾驶、电子海图更新、天气预报信息推送等,同时,驾驶室内的语音和视频通信也能流畅进行,提高航行安全性和操作便利性。

  4、各舱室监控与管理

  通过布置在各舱室的监控摄像头、温度探头等设备,系统实时收集舱内环境数据和图像信息,利用4G/5G或卫星通信实时传送到岸基监控中心和船上控制室,便于对货物储存环境、人员安全、设备运行状态进行远程监控和管理。

  5、各区域无线接入点(AP)的网络覆盖

  在船上设置多个 AP,构建全船无线网络覆盖,确保船员、以及移动设备(如无人机、AGV等)能够接入网络,与岸基、卫星及其他船载系统进行数据交换。

  6、数据服务器集中处理与存储

  数据服务器是船舶信息化系统的核心,汇集船上所有传感器、控制系统、通信设备产生的海量数据,通过4G/5G和卫星链路实时或定时向岸基数据中心传输,同时,服务器也接收来自岸基的控制指令和更新信息,并根据需要分发给各船载系统。

  产品介绍

  工业以太网/交换机

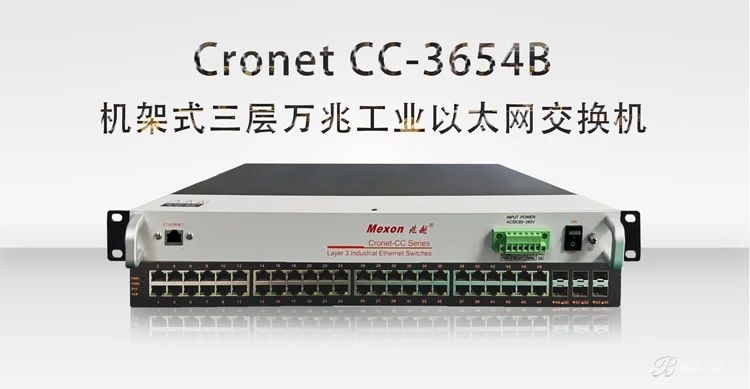

  Cronet CC-3654B

       ·支持48个10/100/1000M自适应以太网RJ45口,6个10G SFP+扩展槽

  ·可选POE供电,支持802.3af/at/bt供电标准,POE单端口最大功率支持90W,POE单电源最大功率320W

  ·支持MR-Ring快速环网(自愈时间<20ms),兼容STP/RSTP/MSTP生成树协议

  ·支持ACL,对L2-L4层数据进行过滤

  ·支持QoS,基于端口的流量监管, WRR、DRR、SP、队列调度算法、报文的802.1p

  ·支持静态路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虚拟路由冗余协议VRRP

  ·支持IP组播PIM-SM、PIM-DM

  ·支持IPv6路由 OSPFv3、BGP4、ISISv6

  ·满足工业4级电磁兼容性,IP30等级,无风扇设计

  工业以太网/交换机

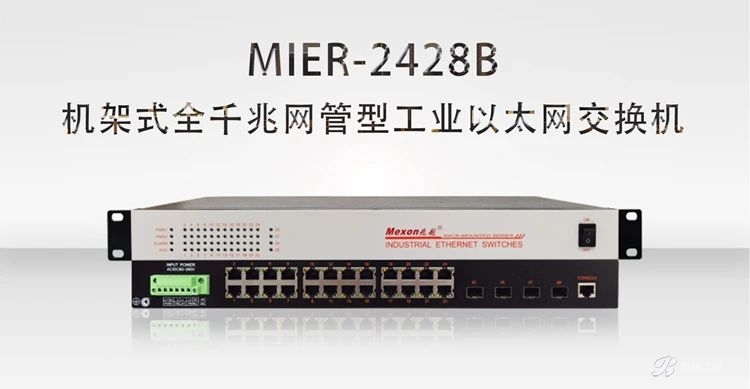

  MIER-2428B

       ·支持24个10/100/1000M自适应以太网RJ45口,4个1000M SFP扩展槽

  ·可选POE供电,支持802.3af/at供电标准

  ·支持MR-Ring快速环网(自愈时间 < 20 ms),兼容STP/RSTP/MSTP生成树协议

  ·支持Port-based VLAN,IEEE 802.1Q VLAN和GVRP协议

  ·支持动态和静态链路聚合

  ·支持IGMP Snooping和GMRP过滤组播封包

  ·支持基于MAC 地址的端口锁定,防止非法入侵

  ·支持SNMPv1/v2不同等级的网络管理协议

  ·多种网管方式:Web、Snmp,Telnet,console

  ·IP30防护等级,波纹式铝型材外壳,工业4级电磁兼容性设计

  工业无线/路由器

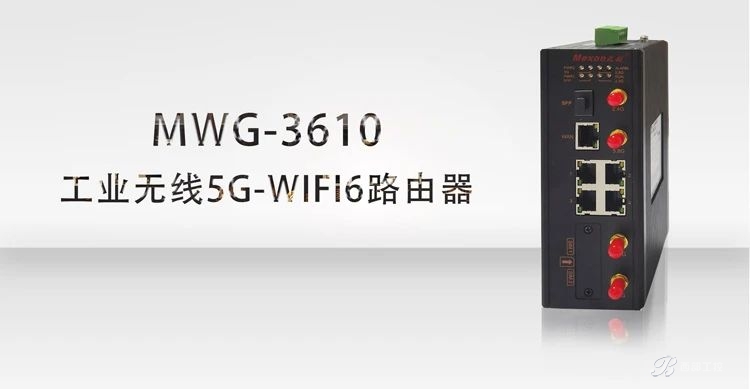

  MWG-3610

       ·全网通支持电信、联通、移动5G网络

  ·向下兼容电信、联通、移动4G网络

  ·支持1个10G/1000M光口(WAN/LAN),5个10/100/1000Mbps 网口,1个RS232或RS485凤凰端子接口

  ·支持IEEE802.11a/b/g/n/ax,最高速率1800 Mbps

  ·支持防火墙、NAT、ACL等安全策略功能以及多种 VPN功能

  ·卡轨式安装,防护等级IP30,适用于工业环境
