西门子PLC又添新成员

       近日,SIMATIC ET 200SP分布式I/O系统的新增了两款CPU扩展——CPU 1514SP T-2 PN和CPU 1514TP TF-2 PN,它们不仅具有扩展的运动控制功能,而且,以SIMATIC S7-1500控制器的创新固件版本V3.0为基础。目前两款CPU现已发布并可交付。

TF-2 PN

T-2 PN

CPU 1514SP T-2 PN和CPU 1514TP TF-2PN适用于对程序范围和处理速度有中等要求的应用。可以解决以运动控制为重点的苛刻应用,如串联机、特种机和工厂工程中的跨行业自动化任务。此外,这些CPU还适用于通过PROFINET IO进行分布式配置的应用中。

  配备了2个集成接口:

  三个PROFINET接口:

  ——X1,带2端口交换机(需要合适的总线适配器)

  ——PROFINET IO RT和IRT

  ——X2,带1个端口

  ——PROFINET IO RT

  CPU 1514SP T/TF-2 PN的亮点:

  集成运动控制功能,用于控制速度控制、定位和同步轴(齿轮和凸轮、速度齿轮),支持外部编码器、输出凸轮/凸轮轨道和测量输入

  用于控制最多4个内插轴的运动学的技术对象,例如笛卡尔入口、三角拾取器、滚轴拾取器、关节臂、圆柱形机器人、三脚架拾取器和SCARA

  用于同步多个SIMATIC S7-1500T控制器的交叉PLC同步操作

  运动控制性能(在4ms伺服时钟下约11个定位轴,通过运动控制实现35%的系统利用率)

  安全集成

  创新的设计和操控

  集成系统诊断

  故障保护型CPU 1514SP TF-2 PN的亮点:

  通过PROFINET IO和PROFIsafe进行分布式配置

  具有德国技术监察局(TÜV)认证的所有常见安全功能库

  通过符合标准的程序文档支持验证

  通过库概念实现轻松的可重用性

  可用于符合IEC 61508至SIL 3和ISO 13849-1至PL e的安全相关任务

  工艺对象所占用的运动控制资源数量:

  转速轴=40

  定位轴=80

  同步轴=160

  外部编码器=80

  凸轮=20

  凸轮轨迹=160

  探针=40

  凸轮盘对象所占用的运动控制资源数量:

  凸轮盘(1000个点和50个段)=2

  凸轮盘(10000个点和50个段)=20

  运动物体=30

  前导轴代理=3

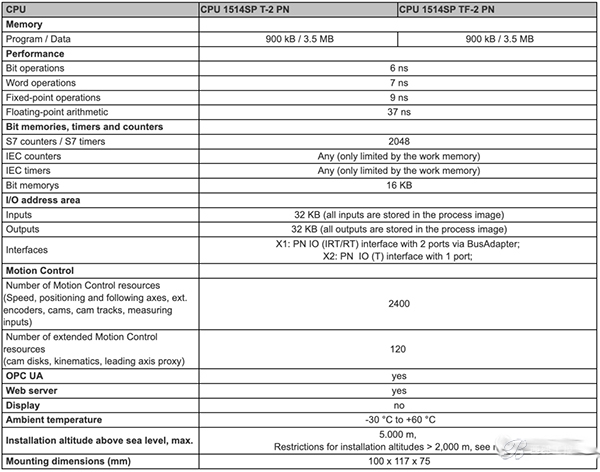

  基础参数
