新品 | 6.5A，2300V单通道隔离式栅极驱动器评估板(配SiC MOSFET)

      新品

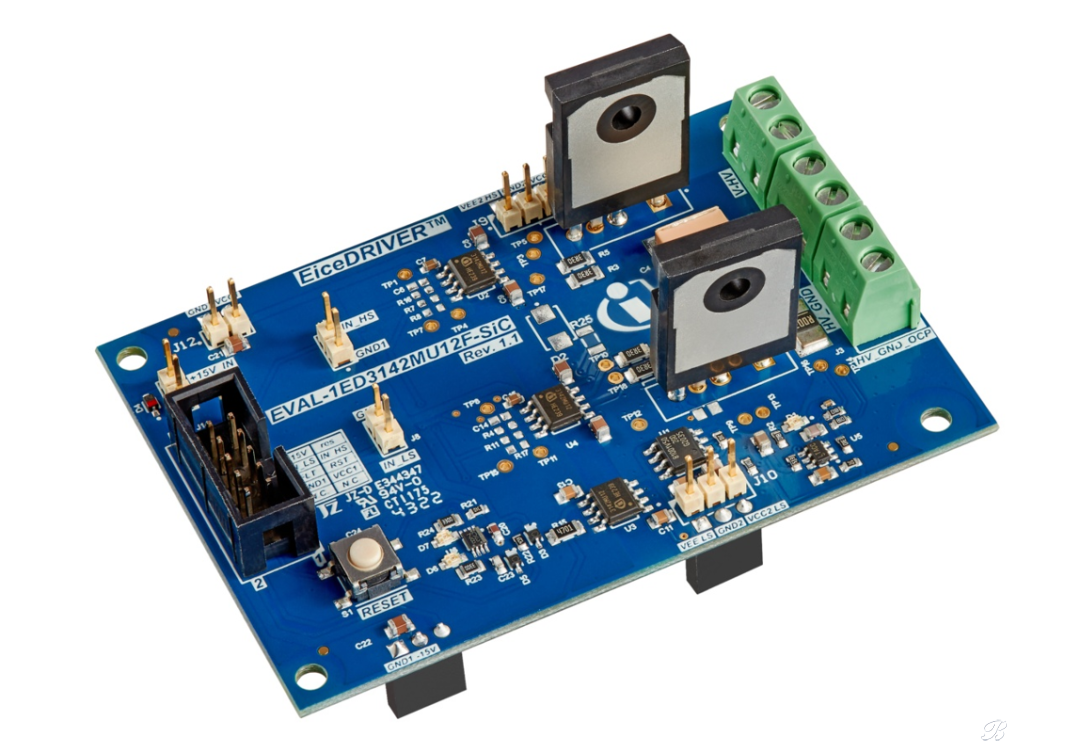

　　6.5A，2300V单通道隔离式栅极驱动器评估板(配SiC MOSFET)

       EVAL-1ED3142MX12F-SIC采用半桥电路，用两个栅极驱动IC　1ED3142MU12F来驱动IGBT、MOSFET和SiC MOSFET等功率开关。

　　该板预装了两个CoolSiC™ SiC MOSFET IMZA120R020M1H，一个额外的栅极驱动IC用于隔离从上桥臂到逻辑控制侧的过流反馈信号，采用快速运算放大器做过流检测的比较器，评估板最适合于双脉冲测试。

　　产品型号：

　　Eval-1ED3142MU12F-SiC

　　所用器件：

　　1ED3142MU12F 6.5A，

　　2300V单通道隔离式栅极驱动器

　　IMZA120R020M1H

　　20mΩ 1200V SiC MOSFET

　　产品特点

　　EiceDRIVER™紧凑型单通道隔离栅极驱动器1ED31xx系列(X3紧凑型系列)。

　　用于650V/1200V/1700V/2300V

　　/IGBT，Si和SiC MOSFET驱动

　　2300V的功能偏移电压可用于相应的应用

　　电隔离的无磁芯变压器栅极驱动器

　　6.5A源和灌峰值输出电流典型值

　　35V绝对最大输出电源电压

　　45ns的传输延迟，20ns的输入滤波器

　　应用价值

　　集成滤波器减少了对外部滤波器的需求

　　严格的IC到IC传输延迟匹配(最7ns)，提高了应用的稳健性，不会因老化、电流和温度而产生变化

　　适合在高环境温度和快速开关应用中运行

　　UL 1577(计划)VISO=3.6kV(rms)1秒，3.0kV(rms)1分钟

　　应用领域

　　电动汽车充电

　　电机控制和驱动

　　服务器电源

　　光伏系统的解决方案

　　不间断电源(UPS)

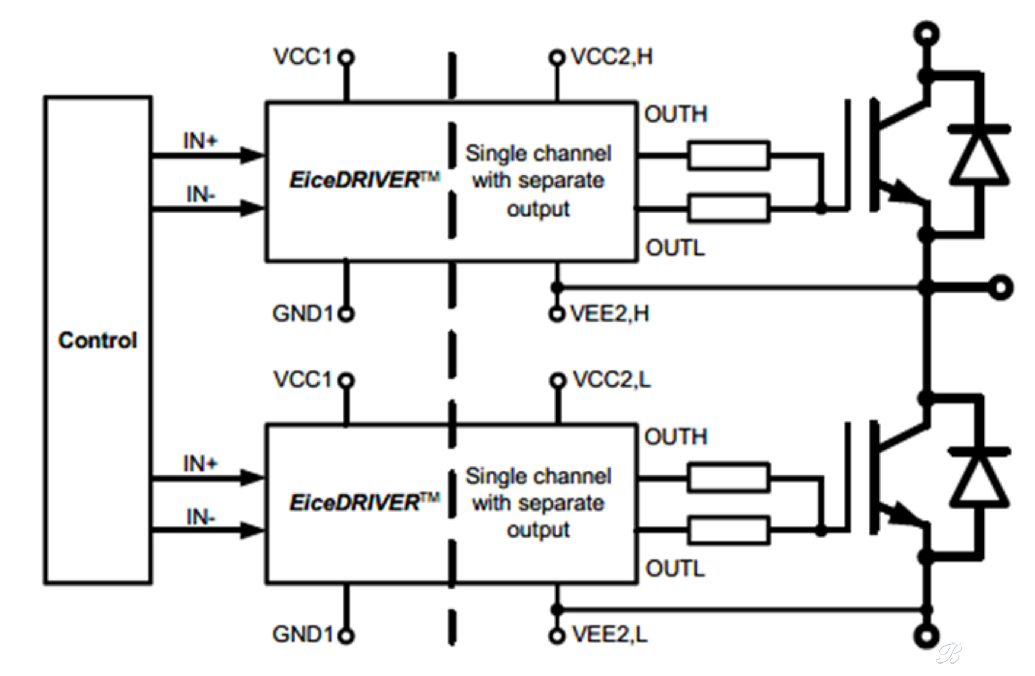

　　产品框图
