魏德米勒产品在Festo远程I/O模块中的应用
功能集成的发展趋势自始至终从未停止
“没有其他任何一项创新能够对自动化产生如此的影响力,或者形成如此可持续发展的方式来降低生产成本和提升产能,”Festo的产品和技术营销主管Eberhard Klotz评论道。
Festo将电子和气动模块尽可能地结合在一起,例如,CPX自动化平台具有运动控制模块、气动伺服定位系统、压力传感器模块、比例压力控制阀和安全技术的成套解决方案。
借助OMNIMATE装置联接技术,魏德米勒也在推动功能集成趋势向前发展。PCB接线端子和接插件能够在较小的空间内集成最多的功能。因此,毫无疑问Festo公司决定将魏德米勒的联接组件用于其CPX-L IP20远程I/O模块。Festo在与魏德米勒的合作过程中受益良多,因为魏德米勒在装置联接技术领域拥有多年的知识,而Festo公司在设计过程中也获得了魏德米勒大量支持。
可靠的工艺和快速联接技术
“魏德米勒PCB接线端子LSF-SMD系列作为真正意义的表面贴装器件(SMD),完全满足全自动PCB印刷电路板的装配要求,”魏德米勒产品经理Stephan Ruhnau就Festo 如何选择联接元件所做出的决定解释道。

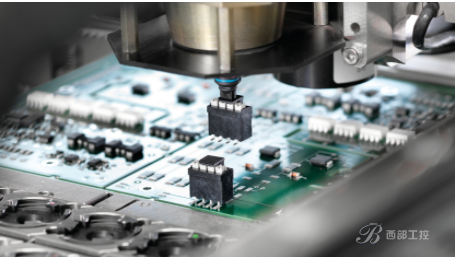

优化的贴片吸盘有助于在全自动SMT制程中实现安全贴装。
“LCP绝缘材料能够确保结构的高度稳定性,不会出现起泡现象,因此无需进行预干燥。LSF-SMD的每1针都拥有2个焊针,能够牢固安装在线路板,无需额外使用安装法兰。采用标准宽度的卷式封装,因此可以实现高效地自动贴片安装。优化的贴片吸盘确保了在全自动SMT装贴流程中的安全可靠。”
LSF-SMD为Festo的CPX-L I/O模块提供用户友好型接口:“我们的要求是在尽可能小的PCB空间内安装大量数字输入和输出通道。同时,联接方法应该较为简单,易于操作,”Festo 产品经理Hrvoje Vuksanovic解释道。
魏德米勒为LSF-SMD就提供了一个很好的解决方案。其间距为3.5 mm,导线出线方向为180°,允许在1.5 mm²的较大联接横截面积的区域内实现较高的组装密度。

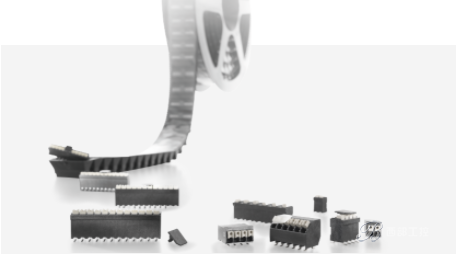

魏德米勒提供间距为3.50、5.00 和7.50 mm,导线出线角度为90°、135°和180°的元件。
“这一方案对我们而言的积极结果是减少了印刷线路板的数量,也减小了相关的外壳尺寸,”Vuksanovic 高兴地补充道。LSD-SMD印刷线路板接线端子的另一个优势是 PUSH IN直插式联接系统——魏德米勒直插式技术的弹片联接。直接的免工具联接确保可靠的接触。内置的释放按钮支持简便快捷地取出导线。相比螺钉联接方法,PUSH IN直插式接线最多能够节省70%的布线时间,相比之下弹片联接技术只能节省大约40%的时间。
良好地匹配应用需求
作为设备联接领域经验丰富的解决方案提供商,魏德米勒能够很好地满足Festo公司的需求。PUSH IN直插式联接系统能够实现快速安装,微型化能够为最终客户降低成本并由此带来价格优势,并且得益于卓越的功能集成,魏德米勒可节省电气柜中的空间。
