智能制造 | 研华IPC-200系列,一机搞定消费电子数字化产线控制器方案



智能制造案例

IPC-200系列紧凑型工控机

软运动控制器方案

案例背景

2024年3月份,两会政府工作报告中指出2024年我国将重点支持科技创新和制造业发展,具体方向为以科技创新推动产业创新,加快推进新型工业化,推动产业链、供应链优化升级,实施制造业技术改造升级工程。在制造业中,3C产业的地位十分重要,3C产业链包括计算机、通信和消费性电子,它不仅是世界性的新兴科技产业,而且还是制造业中技术创新和市场需求的主要驱动力之一。

01   设备小型化趋势

随着半导体技术、集成电路技术、嵌入式系统技术等关键技术的不断进步,3C产业链对于设备小型化的需求越来越高。在有限的工厂空间内部署更多的线体,才能产生更多的产能。小型化设备节约空间,部署更为灵活,在异形环境结构中也能很好的部署,提升了设备集成效率。同时,小型化设备的低功耗设计,也能满足自动化设备更低碳性能要求。

在制造工厂的自动化控制柜中,通常需要部署多台工控机做数据采集和传输,需要紧凑型的体积并高度集成相关配件(如电源)到主系统中,方便机柜部署和工控机的搬运。



02   研华软运动控制器应用案例

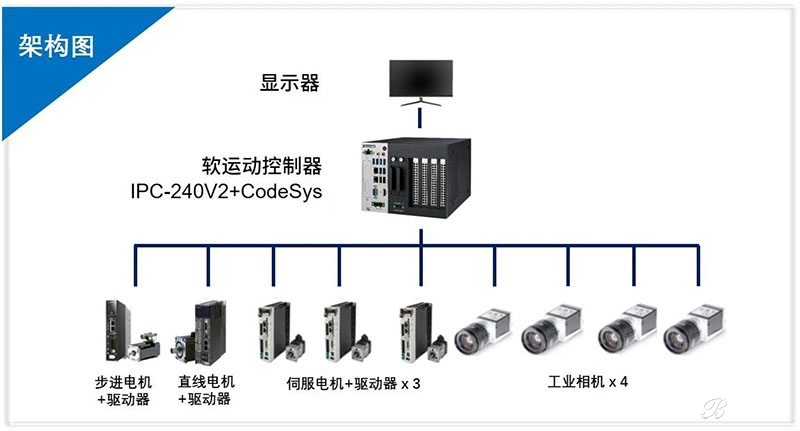

该客户为国内知名手机制造商,为了实现工厂的数字化改造,该项目开启了无人化工厂的建设。前期已有样线投产,产线原本方案架构为工控机+独立式运动控制器方案。原有工控机+独立式控制器为不同供应商,该客户希望能够做一体化整合,使用开放的控制器平台,能够提供稳定可靠的方案。研华软运动控制器能够满足客户小型化、高性能需求,使用方案为研华IPC-240V2+研华CodeSys运动控制软件。研华IPC-240V2紧凑型工控机,外型小巧,硬件设计稳定可靠,搭配CodeSys软件经过长期兼容性测试,能够保证控制器稳定运行。

CodeSys软运动控制主要通过软件实现运动控制功能,运行在IPC-240小型工控机上,可以通过编程实现各种复杂的运动控制算法。软运动控制具有更高的灵活性和可扩展性,可以根据具体需求进行定制开发,实现复杂的运动控制算法和多种运动模式的切换,满足客户不同的行业场景应用,如机器人、自动化设备、精密仪器等。



总的来说,IPC-240搭载CodeSys实现了软运动控制整体方案,在控制精度、稳定性、可靠性、成本等方面更能满足工业市场需求。

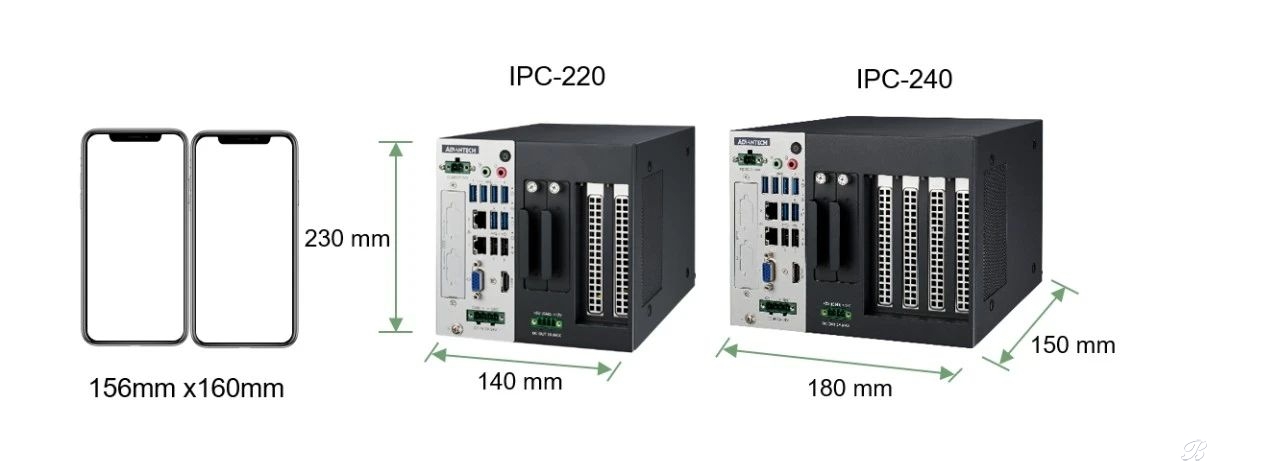

紧凑型IPC  IPC-200系列介绍

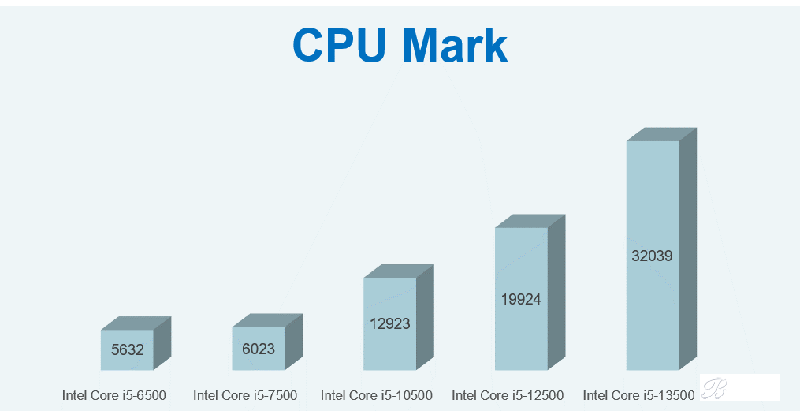

IPC-220/240 可以支持12代和13代CPU,这系列CPU采用了更先进的制程工艺和架构设计,使得核心数量和频率有了显著提升。13代CPU在多线程性能上有了显著的提升,主要归功于其全新的能效设计。此外,13代CPU在内存支持方面也进一步加强,提供了更高的内存带宽和更低的延迟,从而提升了整体性能。12代和13代CPU都引入了异构计算、深度学习加速和视频编解码加速等功能。这些新特性使得CPU在各种应用场景中都能发挥出卓越的性能。

整体上,12代和13代CPU在性能、新架构特性、功耗优化以及技术与功能等方面都有显著的优势。在设备小型化这个大浪潮中,IPC-220/240 做到了小体积大能量,在高端制造行业具有出色的表现。

· IPC-220 & IPC-240支持Intel第6/7/10/12/13代Core i CPU

· 体积紧凑,多IO接口、可灵活扩展

· 兼容CODESYS 软控制系统,研华可提供开放式代码,支持二次开发

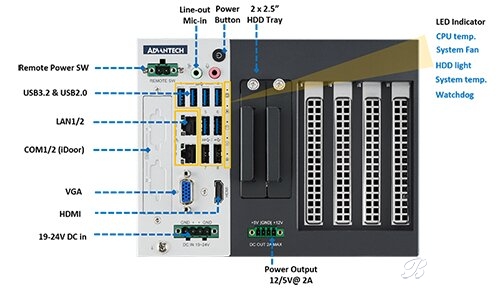

IPC-240接口图示

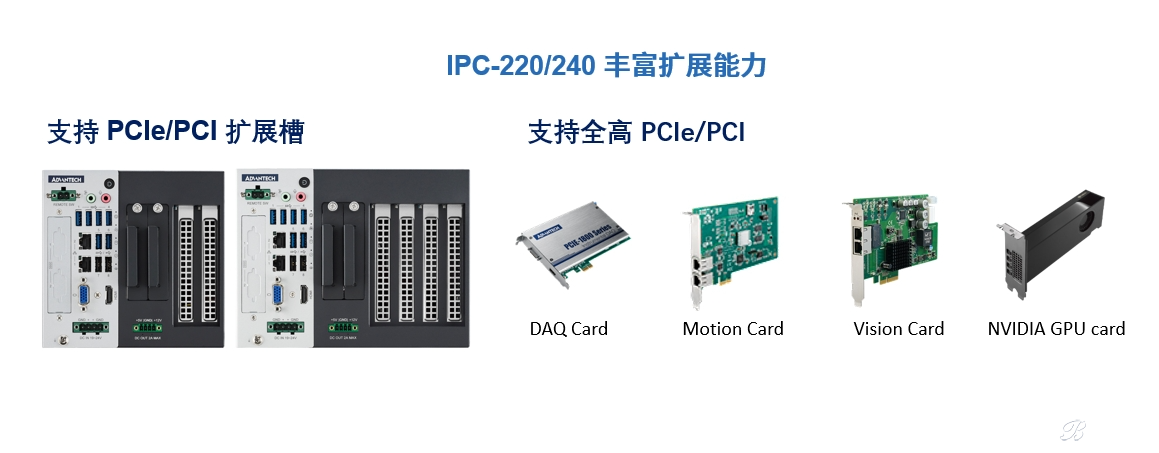

紧凑型IPC   丰富扩展能力
