BK Precision频率计采用YXC晶振YSX321SL和HC-49US

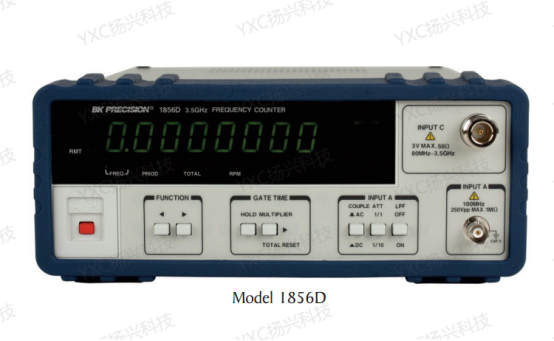

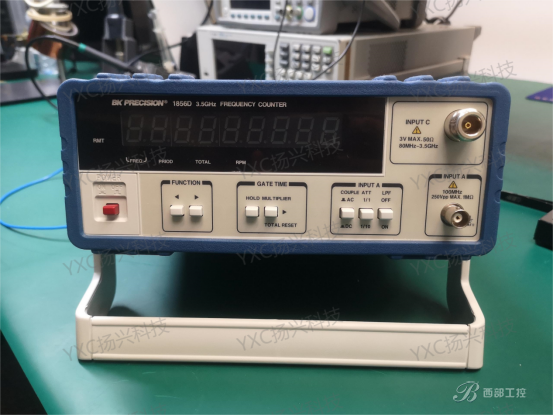

今天我们拆解一台美国生产的 BK Precision频率计，型号1856D，3.5GHZ带宽，LED 显示屏可以提供多达9位数字的分辨率。频率计的高精度、高灵敏度广泛应用于实验室和频率测试检测设备上。

发个拆解帖，看有没有懂行的朋友估一下这台设备的成本大概是多少，再看看这台异国他乡的设备用了哪些器件。

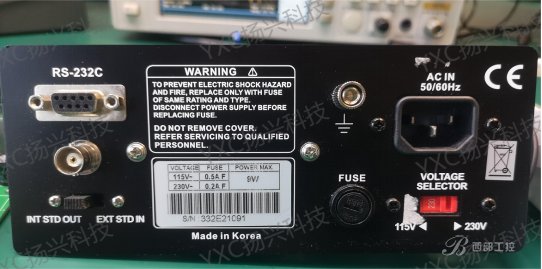

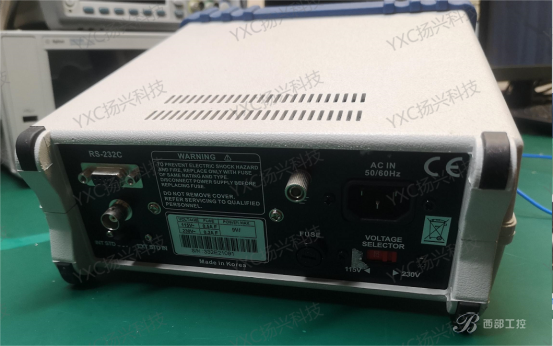

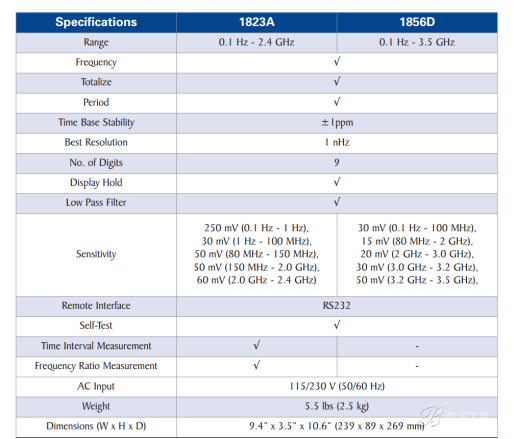

在拆之前先查了一下这台设备的手册说明书，发现支持两种供电方式一种是交流AC150V,另一种AC230V。对比分辨率和测试精度还是蛮高的。

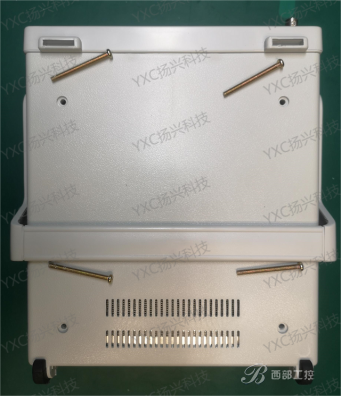

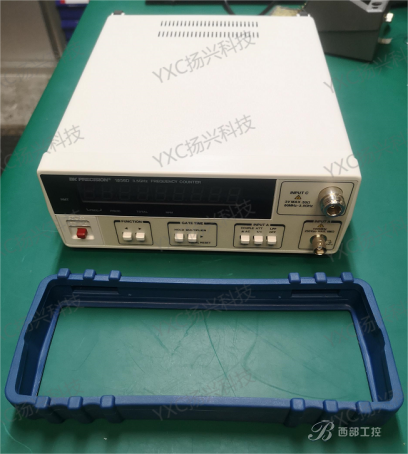

接下来先去掉保护壳再卸下外壳下的4颗螺丝，此时可以拆下后壳。这台频率计上的螺丝都是要用梅花形螺丝刀拆卸。

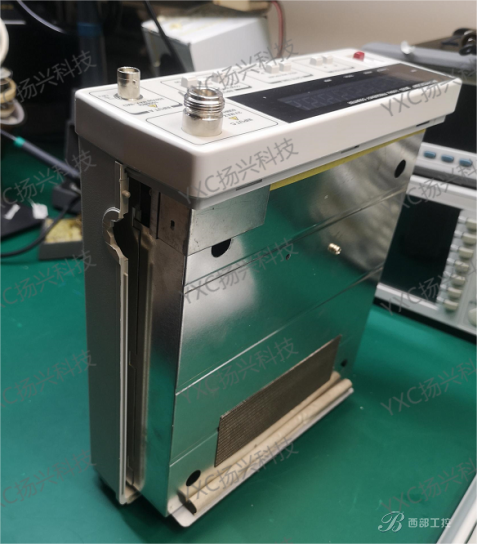

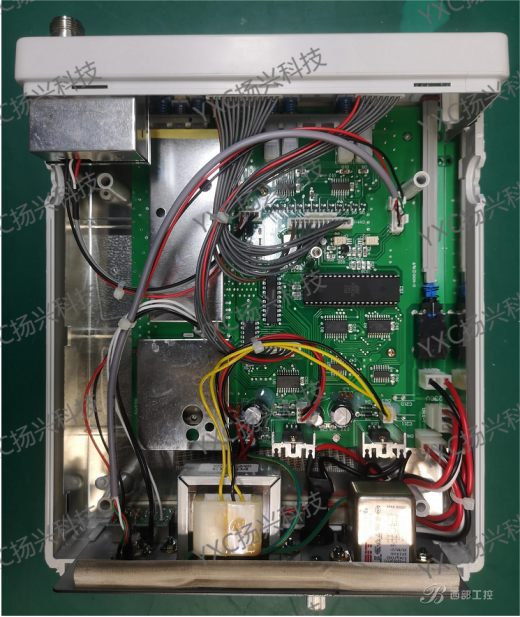

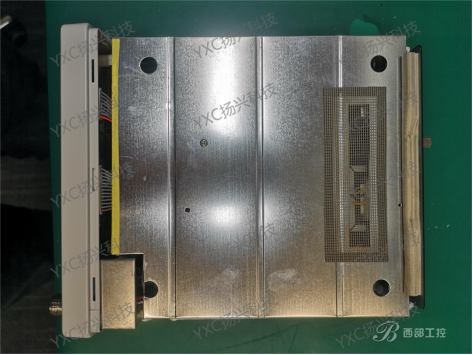

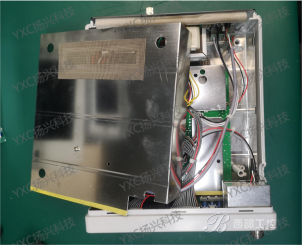

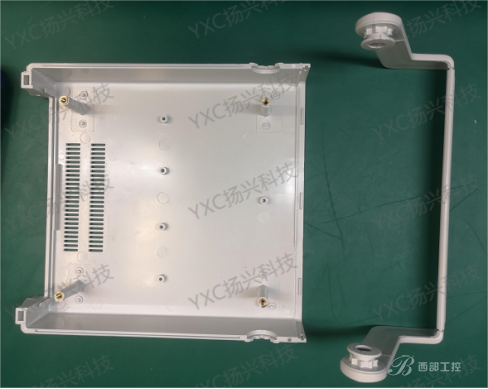

接着把外壳卸下，并把支架取下，此时出现一个金属屏蔽罩（测试仪器对干扰源还是有一定的要求），整个电路板部分包裹在里面。此时拆下1颗屏蔽罩盖板螺丝，取下屏蔽罩，漏出电路板；

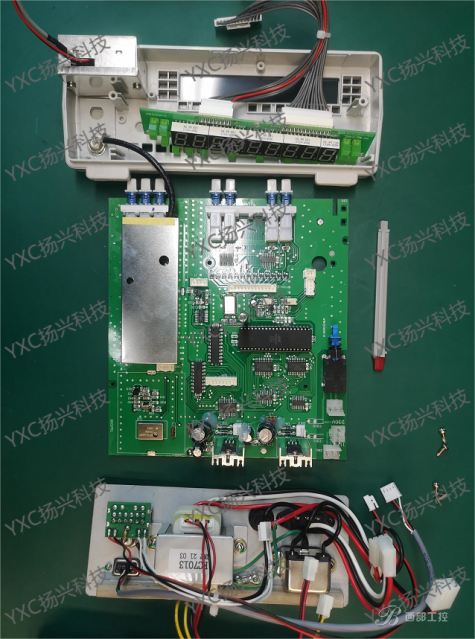

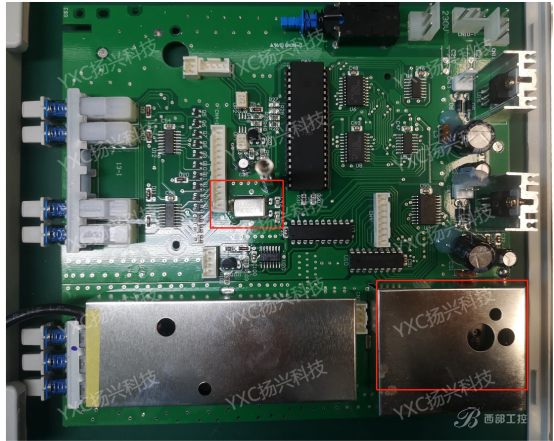

接下来仔细看看前PCB板的组成。大致可分为三部分：显示电路，供电电源电路以及主控电路等。板子左下方有个金属盖，我们等会拆开研究一下。此时发现两颗晶振，一颗HC-49UM封装频率为11.0592MHZ，另一颗被金属外壳包裹着，通过小孔看到是一个10MHZ频率源的晶振，推断可能是功能型的晶体作为一个标准的10MHZ频率源来使用。

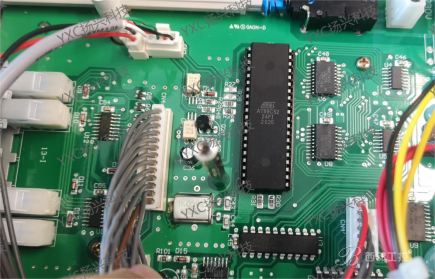

AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器(RAM)，器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，AT89C52单片机在电子行业中有着广泛的应用。

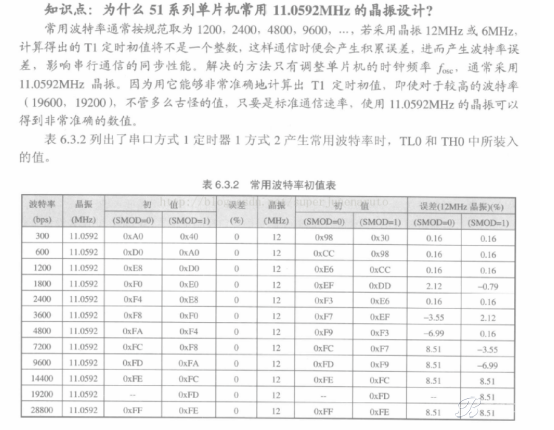

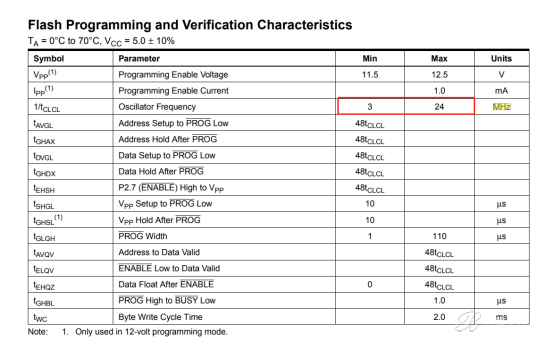

通过查询手册发现支持的频率范围是3MHZ~24MHZ，那实际选择的频率是11.0592MHZ，为什么选择11.0592MHZ呢？（结论如图所示）所以在一些串口通信上经常使用11.0592MHZ晶振来进行设计，来降低误码率，使用的YXC晶振的型号如下：

YSX321SL 11.0592MHZ 20PF 10PPM X3225110592MSB4SI

HC-49US 11.0592MHZ 20PF 20PPM X49SD110592MSD2SC

下面我们盘点一下电路板上主要的IC信息：

1）AT89C52  ATMEL  MCU，

2）KID65783AP  KEC  8CH HIGH-VOLTAGE SOURCE DRIVER

3）2个 74HC245   Nexperia  Octal bus transceiver

4）2个 74HC393   Nexperia  Dual 4-bit binary ripple counter

5）GAL16V8D-25LPN Lattice

6）74HC138        Nexperia  3-to-8 line decoder/demultiplexer

7）74HC374        Nexperia  Octal D-type flip-flop

若干三极管 MOS管及电解电容，拆解到此完成，来按顺序装回去，插上电源，按下开关，正常开机，嘿嘿。里面有好几个我找不到信息的芯片，欢迎大家补充或纠错。
