有源晶振和无源晶振的区别
无源晶振主要应用在低成本通信设备、玩具及小型电子产品等；有源晶振主要应用在音频及视频设备、工业自动化及控制设备等，有源晶振和无源晶振的区别见下表：
| 序号 | 对比项 | 无源晶振 | 有源晶振 |
| 1 | 别名 | 晶体/谐振器 英文：Crystal Unit |
振荡器 英文：Oscillator |
| 2 | 结构 | 只是个“晶体” | 把“晶体+振荡电路”封装到一起 |

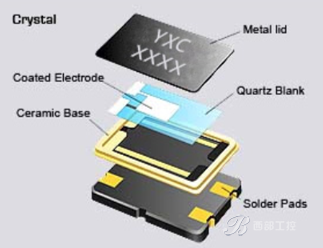

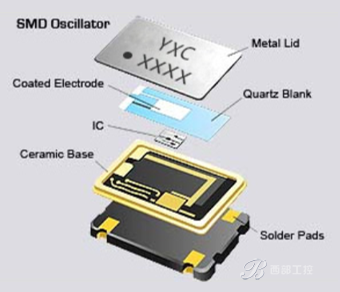

| 3 | 内部结构图 | ||
| 4 | 引脚数量 | 2个、4个 | 4个、6个、8个 |
| 5 | 起振方式 | 借助时钟电路产生震荡信号 | 自身即可产生震荡信号，可不依靠外部电路 |
| 6 | 最高精密度 | ±10PPM | ±0.1PPM |
| 7 | 信号质量 | 较差 | 较好 |
| 8 | 电路设计 | 简单 | 复杂 |
| 9 | 应用场景 | 对功耗和成本要求较低，且对稳定性要求不是极高的场合 | 对时钟信号精度要求高、稳定性强的场合 |
| 10 | 灵活性 | 较高（可通过调整外部电路实现频率调整） | 较低（信号电平固定，灵活性差） |
| 11 | 稳定性 | 相对较低（受环境温度、供电电压等条件影响） | 高 |
