本产品与单元组合仪表及DCS,PLC等系统配套使用,输入单路或双路热电偶、热电阻信号,并经运算、线性化、干扰抑制等处理后,变送输出隔离的单路或双路的线性的电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石化、制造、电力、冶金等行业的自控工程之中。
可以与CU50、CU100、PT50、PT100、PT1000五种热电阻和B、E、J、K、N、R、S、T等八种热电偶连接,可使用手操器还可以方便与仪表现场进行组态。
智能温度变送器技术参数:
1、 输入信号类型
热电偶:K、E、S、B、J、R、N、T
热电阻:Pt100、Cu100、Cu50、BA1、BA2
2、 系统传输准确度:±0.2%×F?S
3、 冷端温度补偿准确度:±1℃(预热时间10分钟)
4、 测量热电阻时允许的引线电阻:≤30Ω
5、 温度飘移:±0.01%×F?S/℃(100ppm)
6、 电流输出允许外接的负载阻抗:
4-20mA输出时0~550Ω;0-10mA输出时0~1.1kΩ,
7、 绝缘强度(输入/输出/电源之间):
不小于2000V.dc,不小于1500V.ac
9、 绝缘阻抗(电源/输入/输出之间):
不小于100MΩ(1分钟)
10、工作中允许大气压力: 80-106kPa
11、允许连续工作的环境温度: -10-+55℃
12、工作中允许相对湿度 :10-90%RH(40℃时)
13、供电电源:交流:AC 95~265V
直流:DC 16~28V
14、输入功率:0.9~1.8W(与型号有关)
15、外型尺寸:宽×高×深(22.5×100×115mm)

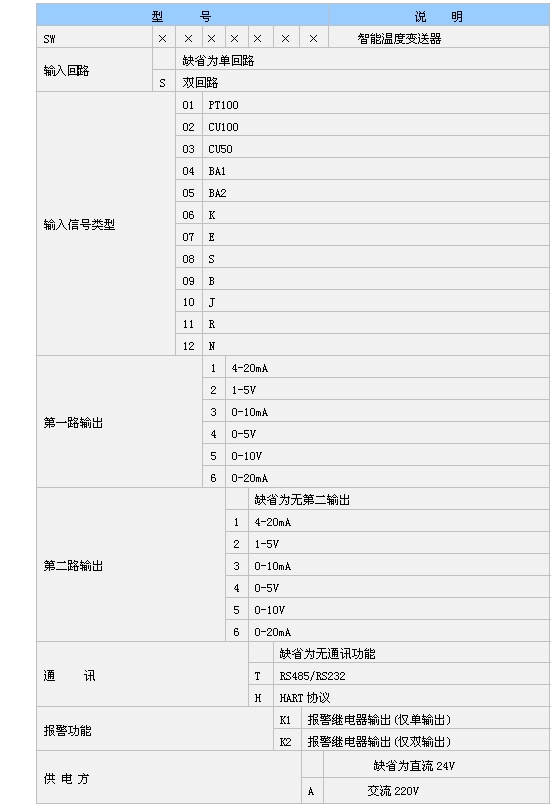

选型:
选型说明:输入信号类型及输出温度范围请在订货时另行说明。
应用接线:
说 明:
220V供电产品的电源线接入图中电源端子L、N之间,
L接相线,N接零线。
安装形式
1.35mm导轨式安装,安装时请注意导轨安装牢固。
2.请尽可能垂直安装,以利于仪表内部热量散发。
