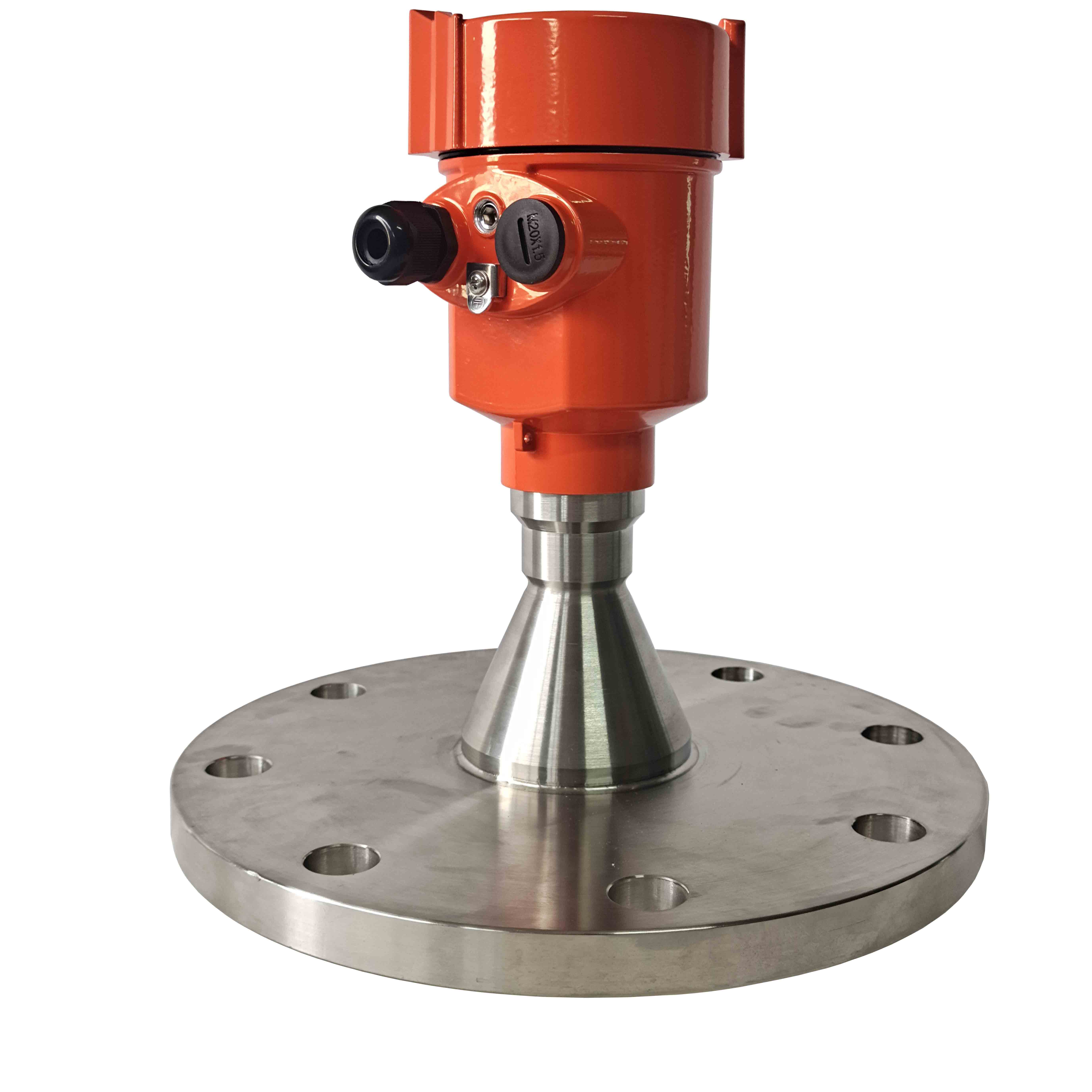

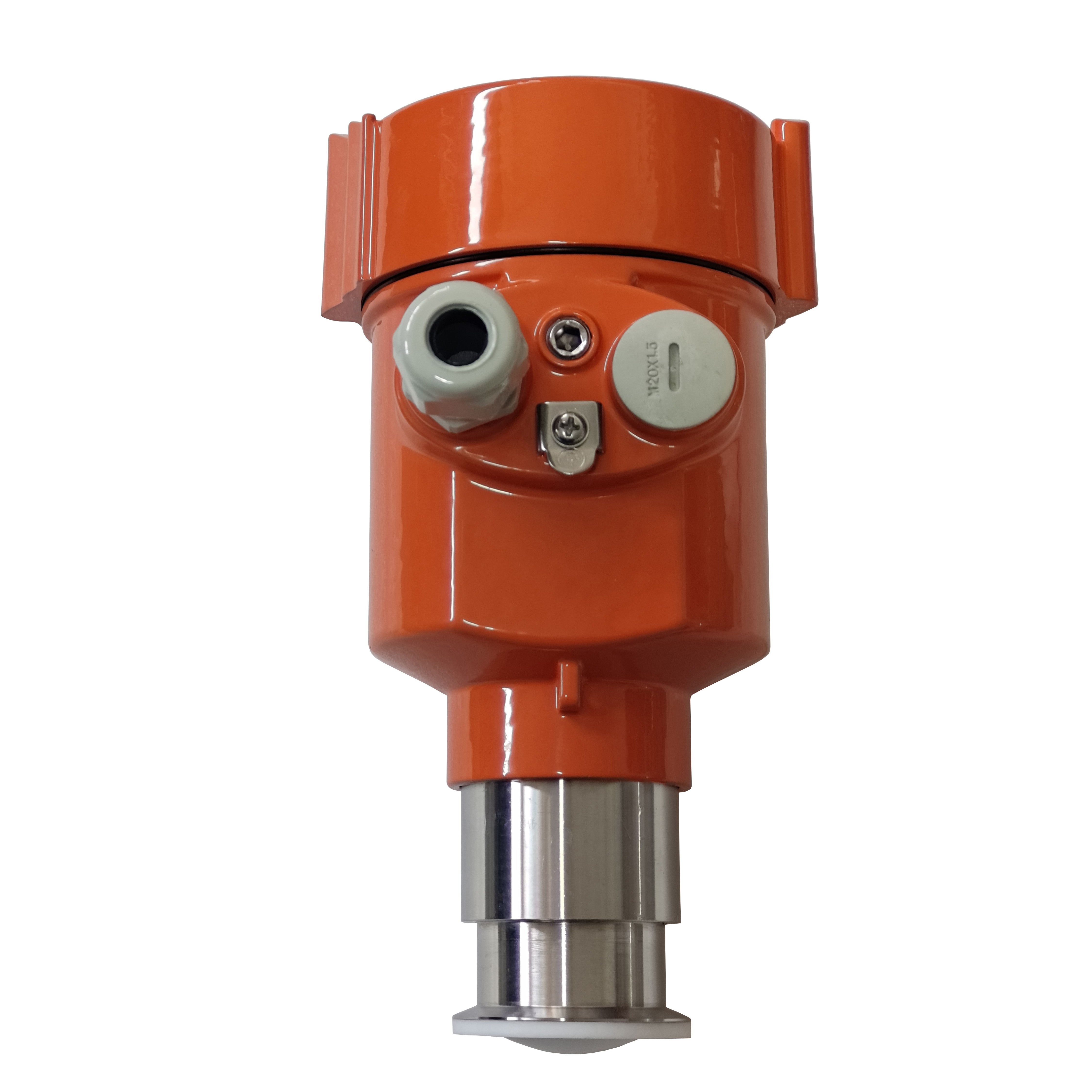

一 测量原理

80G系列雷达物位计是采用 FMCW 调频连续波技术的 80Ghz 雷达物位计。雷达发出线性调频的 76-81GHz 高频微波信号，该微波信号从雷达天线发出，微波信号遇到被测介质表面，其部分能量被介质表面反射回来，被雷达天线接收。雷达中一部分微波发射信号与接收信号进行混频得到二者的差频信号。差频信号经过 FFT 或 DFT 等傅里叶变换算法得到差频频谱信号，从而得到频率差。根据线性调频信号频率差与时间成正比关系，从而得到时间差。再根据时间差与天线到被测介质表面的距离成正比，由此能够计算出天线到被测介质表面的距离。

二 仪表特点

·显示界面简单易懂，快速设置菜单便于用户操作

·可通过按钮或 Hart 专用手操器进行本地参数设

·中文菜单显示，方便用户操作

·采用 80GHz 高频率信号，过程连接最小可以到 3/4，窄波束角最小能到 3°，便于现场安装

·仪表近端几乎无盲区，可实现小型容器精确测量

三 技术参数

电源：24V DC或220V AC可选

输出：4~20mA、HART、RS485可选

天线结构形式：四氟螺纹、不锈钢螺纹、平板四氟、万向带吹扫等，可按工况需求定制。

量程：5m， 30m，85m，120m，可定制

发射角度：3°或8°（不同的天线发射角度不同）

测量精度：2mm

过程连接：螺纹或法兰

过程温度：-40~130℃（可高温定制）

过程压力：-0.1~1.6MPa

环境温度：-20~50℃

环境湿度：＜80%

四 安装注意

1、如果是测量液体，最好选择 1/2 罐体半径处进行开口。

2、安装位置选择一个易于安装接线的位置，且要方便以后拆装。

3、仪表距罐壁需保证不小于 200mm 的距离。

4、天线微波发射波束角内不得有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。若不能避开，安装时需进行“物位确认”。

5、天线发射的微波波束需要远离进料料流。

6、被测物料最高料位低于仪表测量盲区（通常是天线末端，低介电常数或固体物料盲区适当加大），天线末端和介质表面保持距离至少 50mm 以保证物料不要污染天线。

7、液体测量，仪表的安装需保证天线与被测介质表面垂直。固体测量，尽量保证天线与被测

介质表面垂直。

8、锥形罐顶和弧形罐顶，仪表勿安装在罐顶中央位置，干扰会导致信号丢失

9、请勿安装在进料口位置

五 维护与清洗

在正常工作条件下，80G系列雷达物位计不需要维护和清洁。在恶劣的工作条件下，天线可能需要定期清理：

• 注意所使用的天线材料和过程介质，选择一种不会对这二者造成不利影响的清洁液。

• 卸下仪表，然后使用棉布和适当的清洁溶液清洁天线。
