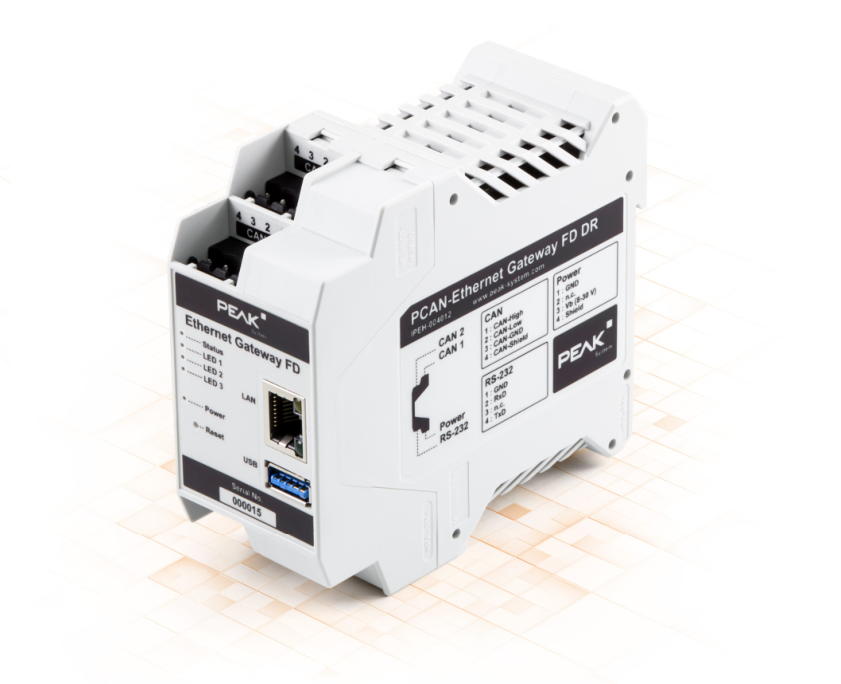

PCAN-Ethernet Gateway FD DR网关可以通过IP网络访问传统CAN总线或CAN FD总线。另外，CAN总线之间还能通过使用多个设备的IP相互连接。CAN报文会被打包到TCP或UDP报文包内，然后通过IP网络从一台设备转发到另一台设备。PCAN-Ethernet Gateway FD DR网关有一路LAN和两路CAN FD（向下兼容CAN），波特率最高可达10Mbit/s。内置AM5716 Sitara处理器，提供设备所需性能。

通过方便的Web界面可完成PCAN Gateway产品系列的配置。另外，JSON界面允许经由软件配置。两种选项都提供设备的状态信息和设置、各种通讯接口、报文转发、和过滤器。

具体参数：

J  AM5716 Sitara with Arm ® Cortex ® M15 core

J  2 GByte Flash 和 1 GByte DDR3 RAM

J  Linux操作系统 (版本4.19)

J  电气隔离：CAN通道之间、CAN通道与RS-232、电源，最大500V

J  通过4极柱螺钉端子片（Phoenix）连接CAN、RS-232和电源

J  通过Web界面或JSON界面监视和配置该设备

J  通过Web界面更新软件

J  通过复位按键重启和恢复出厂默认值

J  塑料外壳，宽度：45.2mm，可安装在DIN导轨上，DIN EN 60715 TH35

J  LED灯指示设备状态和供电状态

J  PCI Express迷你接口槽、USB端口和一个RS-232端口，后续会通过OTA更新功能

J  供电：8至30V

J  工作温度范围从-40至70°C（-40 to 158 °F）

J  当温度超过限制时，会用风扇主动冷却

J  两路高速CAN（ISO 11898-2）

u  符合CAN的2.0 A/B和FD规范

u  CAN FD数据域（最多64位）波特率：20 kbit/s~10 Mbit/s

u  单片机MCP2558FD CAN收发器

J  LAN接口

u  数据传输使用TCP或UDP

u  波特率：10/100Mbit/s

u  RJ-45接头，带状态LED灯
