产品介绍

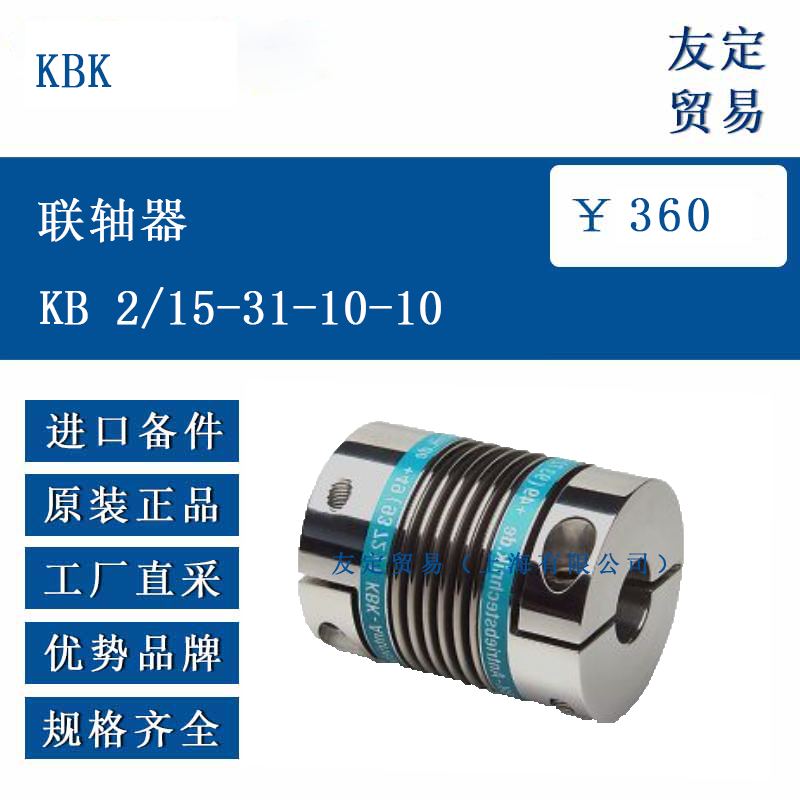

KB 2/15-31-10-10 是一款金属波纹管联轴器，属于 KB2 系列，采用夹头夹具设计。其结构主要由波纹管和轮毂两部分组成，其中波纹管采用不锈钢材质，轮毂默认材质为铝（也可选用不锈钢）。这种结构设计使其能够在传递扭矩的同时，通过波纹管的弹性变形补偿轴系之间的径向、轴向和角向不对中，适用于对传动精度有一定要求的场景。夹头夹具的设计则确保了联轴器与轴之间的稳固连接，减少连接松动导致的传动误差。
功能特点
该联轴器的功能特点源于其材料特性和结构设计。不锈钢波纹管具有良好的弹性和韧性，在传递扭矩过程中可产生适度变形，从而有效补偿径向、轴向和角向的安装误差或工作位移，减少对传动系统的额外应力。铝制轮毂质量较轻，有助于降低整体惯性矩，适合要求快速响应的传动系统。夹头夹具设计能提供可靠的夹持力，确保联轴器与轴之间的连接稳定性，减少打滑现象。此外，其工作温度范围为 - 30°C 至 120°C，可适应一定的温度波动环境；最大转速为 15000 min⁻¹，能满足多数中高速传动需求。
选型指南
选型时需综合考虑多方面参数。首先，需确认传动系统的最大扭矩需求，该型号的额定扭矩（TKN）为 1.5Nm，应确保实际扭矩不超过此值。其次，关注轴径尺寸，联轴器的 ØD1 和 ØD2（H7 公差）均为 10mm，对应的轴径需在 3-10mm 范围内，以保证良好配合。再者，考虑安装空间，该型号长度（L）为 31mm，外径（ØA）为 20mm，需确保与周边部件无干涉。另外，若有键槽需求，可选择符合 DIN 6885 标准的键槽选项；工作转速应不超过 15000 min⁻¹，工作温度在 - 30°C 至 120°C 范围内。
技术参数
KB 2/15-31-10-10 的主要技术参数如下：规格为 KB2/15，额定扭矩（TKN）为 1.5Nm；长度（L）为 31mm，外径（ØA）为 20mm；ØD1 和 ØD2（H7）均为 10mm，对应的轴径范围（H7）为 3-10mm；质量为 15g；惯性矩（J）为 9.3g・cm²；扭转刚度（CT）为 700Nm/rad，径向刚度（CR）为 20N/mm，轴向刚度（CA）为 9N/mm；径向补偿量（∆Kr）为 0.15mm，轴向补偿量（∆Ka）为 0.4mm，角向补偿量（∆Kw）为 2°；最大转速为 15000 min⁻¹；工作温度范围为 - 30°C 至 120°C。
产品尺寸
该联轴器的具体尺寸参数如下：长度（L）为 31mm（公差 ±1mm），外径（ØA）为 20mm；H 尺寸为 9.3mm；轮毂相关尺寸适配 3-10mm 的轴径；夹头夹具的螺丝规格等细节尺寸可参考产品规格书中的详细图示。这些尺寸参数决定了联轴器的安装空间需求，选型时需结合实际安装环境确认适用性。
应用领域

KB 2/15-31-10-10 联轴器适用于多种精密传动场景。在自动化设备中，可用于连接伺服电机与滚珠丝杠，传递扭矩并补偿安装误差，保证传动精度；在仪器仪表领域，适合小型旋转部件的传动连接，如精密测量设备中的轴系连接；在医疗器械中，其轻量化和补偿性能可满足小型传动系统的需求；此外，在半导体设备、机器人关节等对传动精度和空间有要求的场景中，也能发挥稳定的传动作用。其对不对中的补偿能力和合适的扭矩范围，使其在多种需要稳定传动的机械系统中均可应用。

​
