永宏PLC在月饼包装机的应用



       行业介绍

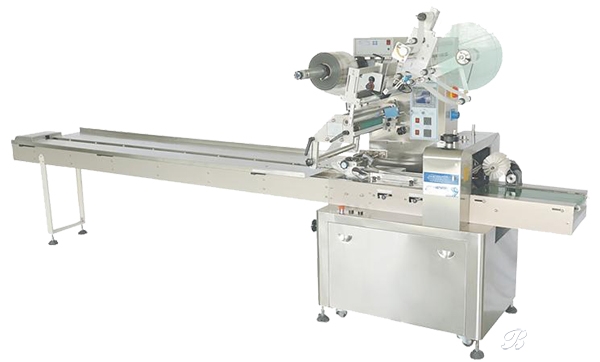

　　月饼包装机又称全自动月饼包装机，是包装机中枕式包装机一个食品包装专属类别。方该机是根据月饼的特殊包装特点，对月饼进行一次性包装的专用包装机械。月饼包装机也适用于其他块状、有规则的固体或是小托盘类等物体的一次性快速包装

　　工艺要求

　　自动包装机可以包装不同长度类型的月饼。在人机界面上可以建立多种工作模式，每种模式包含：定长模式，色标模式。例如如果客户选择模式1，则运行后系统自动按照模式1设定的宽度进行包装。色标包装就是根据色标来裁切纸张的长度并进行包装。

　　具体实现的要求

　　要求1实现自动控制流程动作要求

　　要求2实现定宽，定长的包装，并有打码功能

　　要求3实现多种规格模式包装(定长，色标)

　　要求4实现每分钟40个的标准

　　……

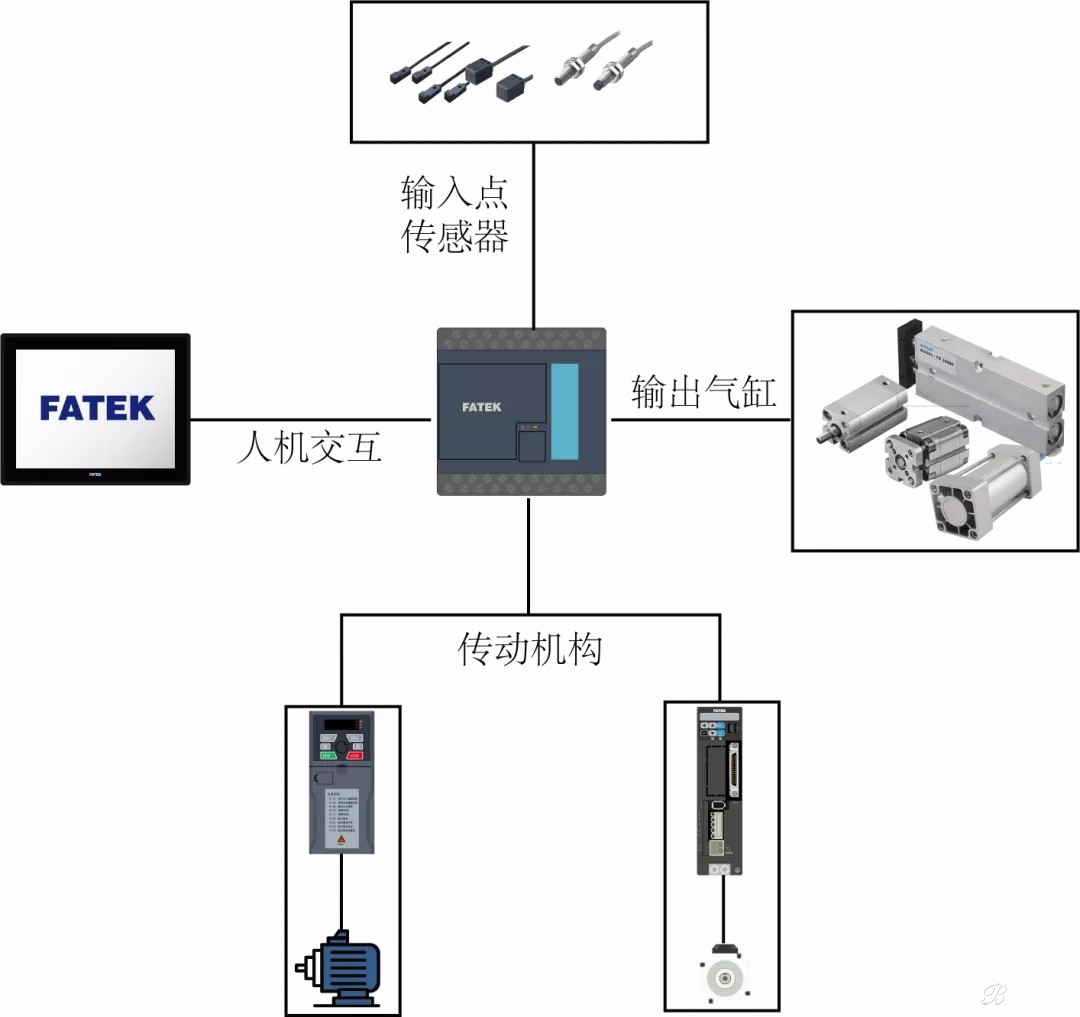

　　配置方案

　　设计参数

　　控制系统永宏PLC

　　操作界面永宏HMI

　　工作方式月饼包装机

　　设备长度2.5米

　　生产效率1分钟40个

　　工作气压0.5~0.6MPa

　　工作电源220VAC 50/60Hz 10A 15KW

　　工作环境温度5-40℃

　　湿度10-90%

 　机械机构

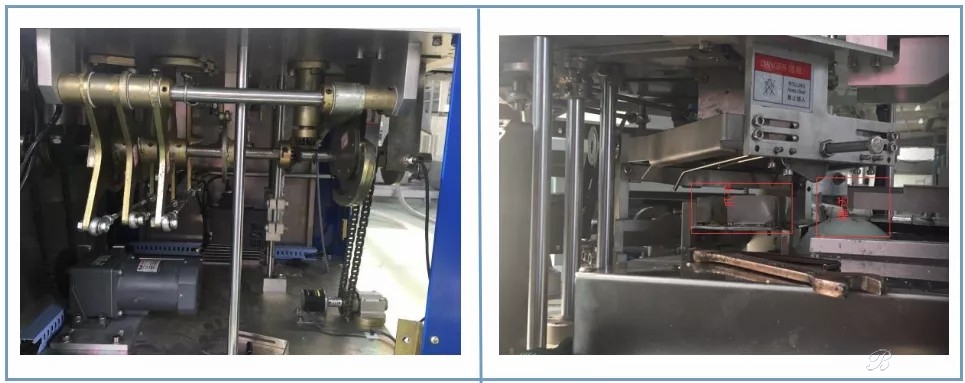

　   凸轮结构图

　　凸轮结构主要用于协调旋转，进行动作各个机构来完成包装动作。主要有爪子，包装气缸，剪刀等组成。

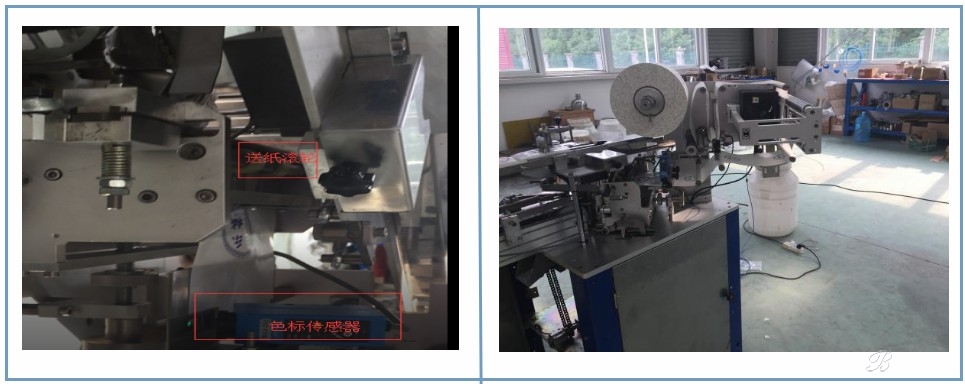

       送纸、放纸

　　送纸部分由上图所示是由一个伺服电机带皮带轮组成，一个色标开关用于检测色标。

　　放纸部分主要用于送纸的时候不断放纸，放纸部分有一个放料开关只要当纸找不到光电的时候就进行自动放纸。

　　程序设计

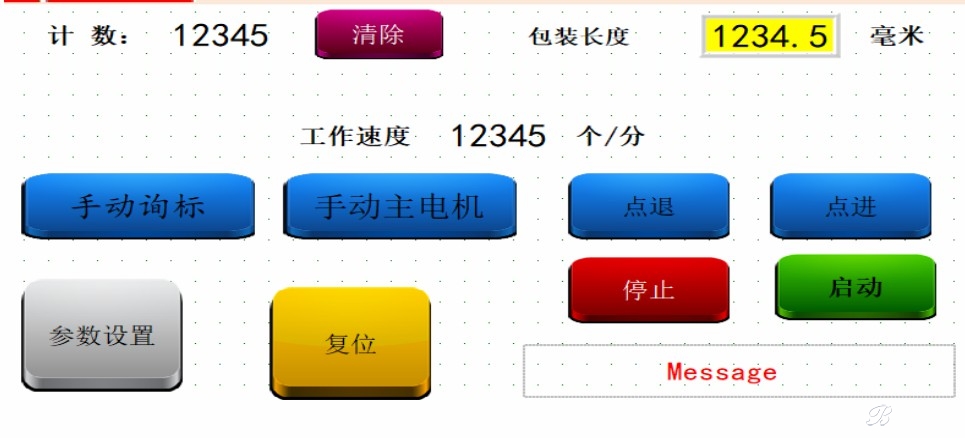

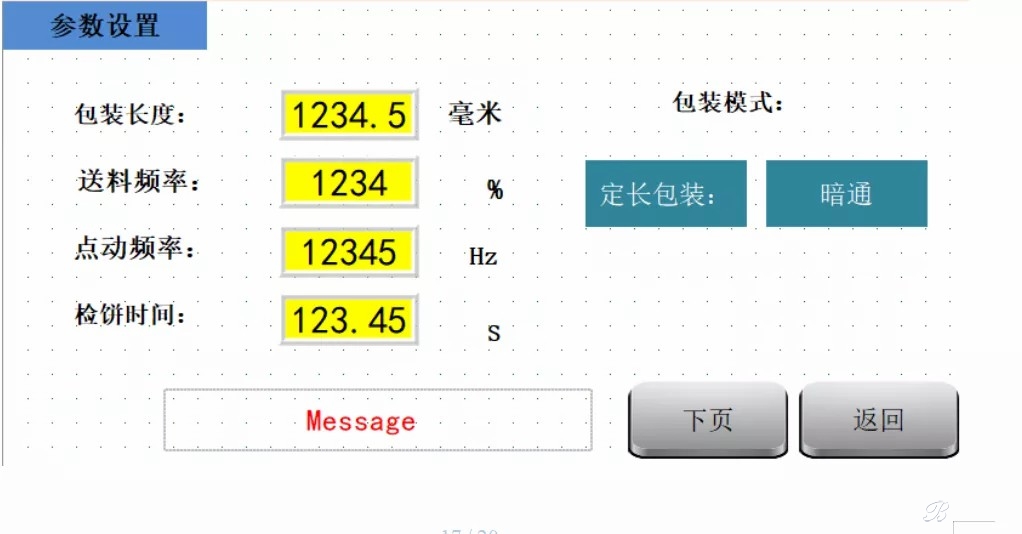

　　自动控制画面

　　下图为月饼包装机操作画面，可以对切台的各种手动以及半自动，动作的选择。

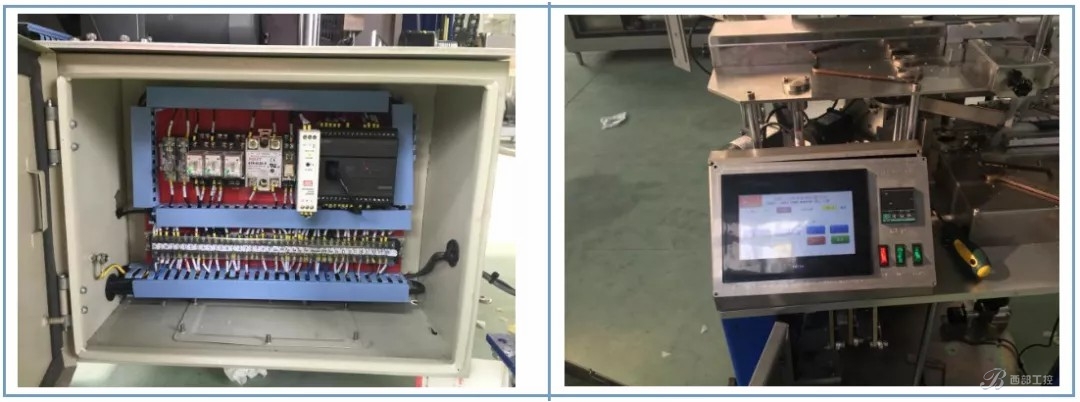

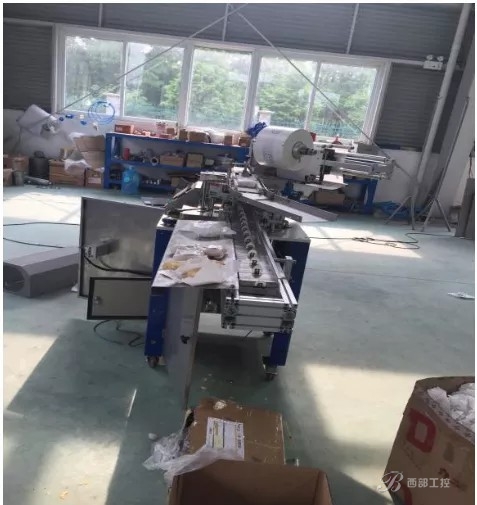

 　　现场照片

       调试结果

　　通过现场调试的实现了客户的要求，每分钟40个月饼的包装速度下图是我们测试出来的产品相当的标准，该设备大大的降低工人的劳动强度、提高工作效率、节约人工成本、改善生产环境。
