EtherNet/IP转PROFINET网关连接西门子plc配置案例

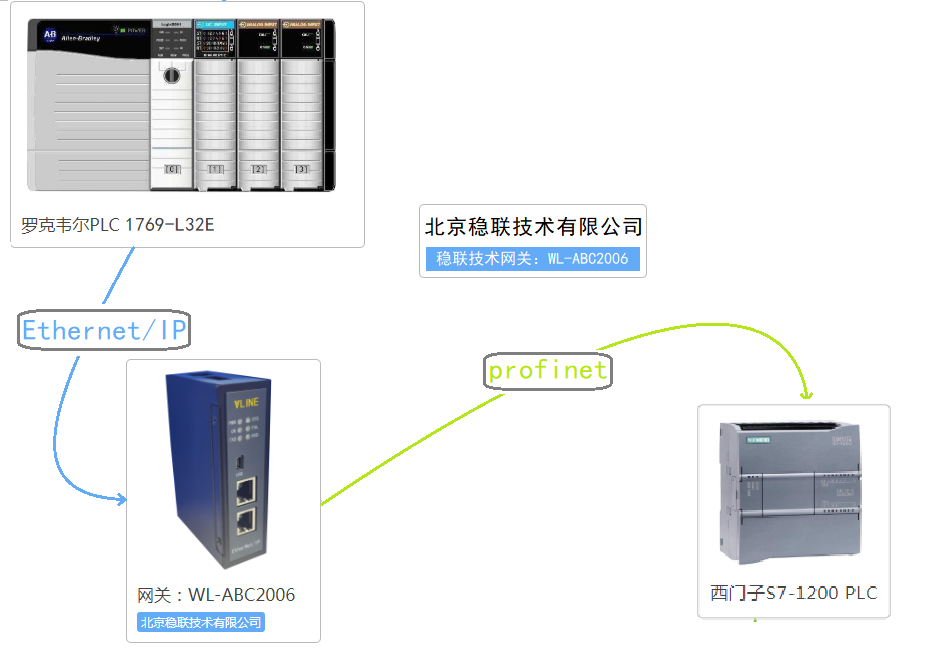

1、罗克韦尔（AB） PLC 1769-L32E以太网通讯（EtherNet/IP）与西门子S7-1200 PLC（PROFINET）进行连接。今天与大家分享一篇EtherNet/IP转PROFINET的通讯配置方案。本文主要介绍稳联技术的EtherNet/IP转PROFINET网关WL-ABC2006，连接西门子S7-1200 PLC与罗克韦尔（AB） PLC 1769-L32E 通讯的配置过程，供大家参考。

2、硬件配置：

罗克韦尔（AB）PLC配置：1个1769-L32E、1个电源模块（24V供电笔记本1台）西门子PLC一台（或其他PROFINET主站都可以），EtherNet/IP转PROFINET网关一个，网线1根

软件配置：RSLogix5000、Step7/博图

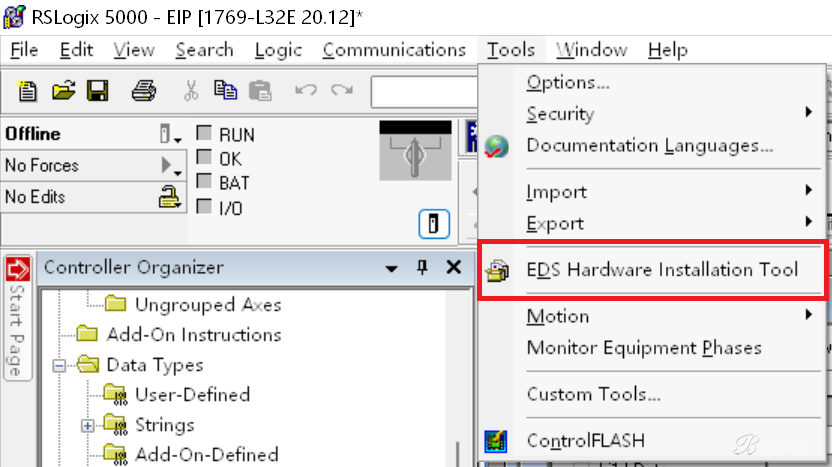

详细操作步骤：打开RSLogix5000，进行硬件组态，首先添加网关的EDS文件；

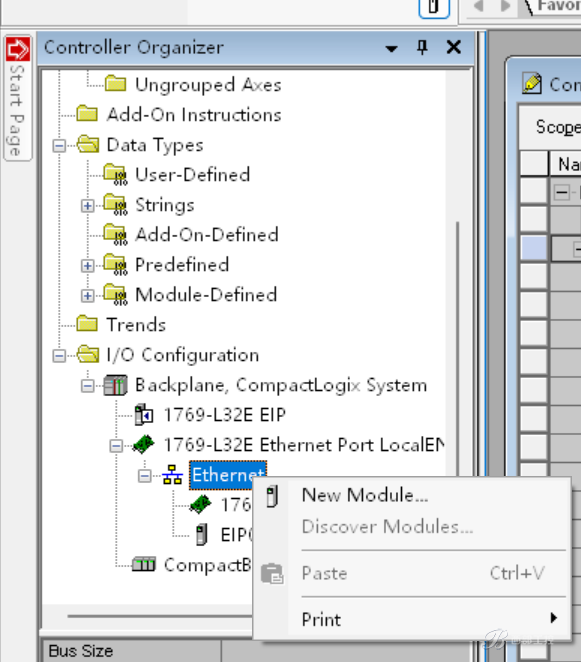

3、安装完成后添加模块，选择New Module

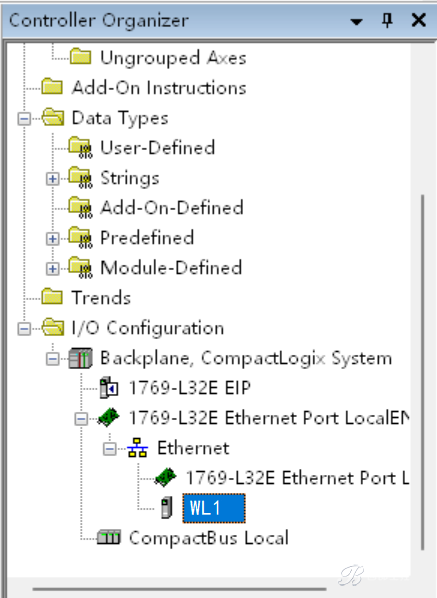

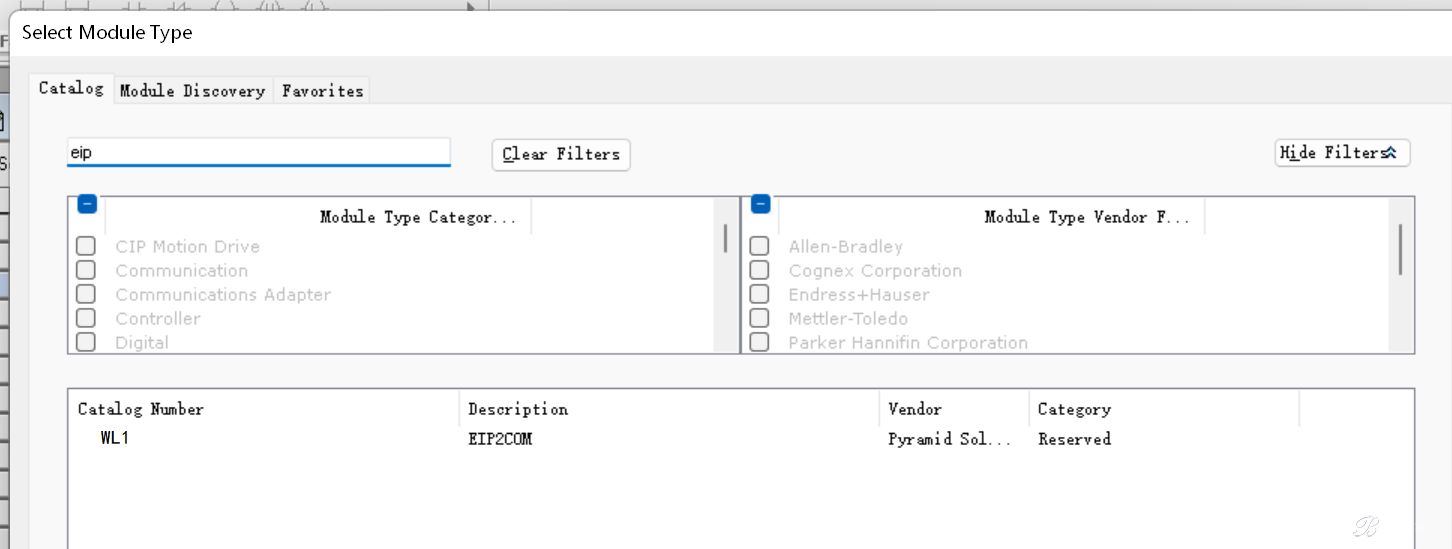

 4、输入EIP寻找EtherNet/IP转PROFINET网关模块，名称显示为WL1；

 5、双击EtherNet/IP转PROFINET网关模块设置参数；

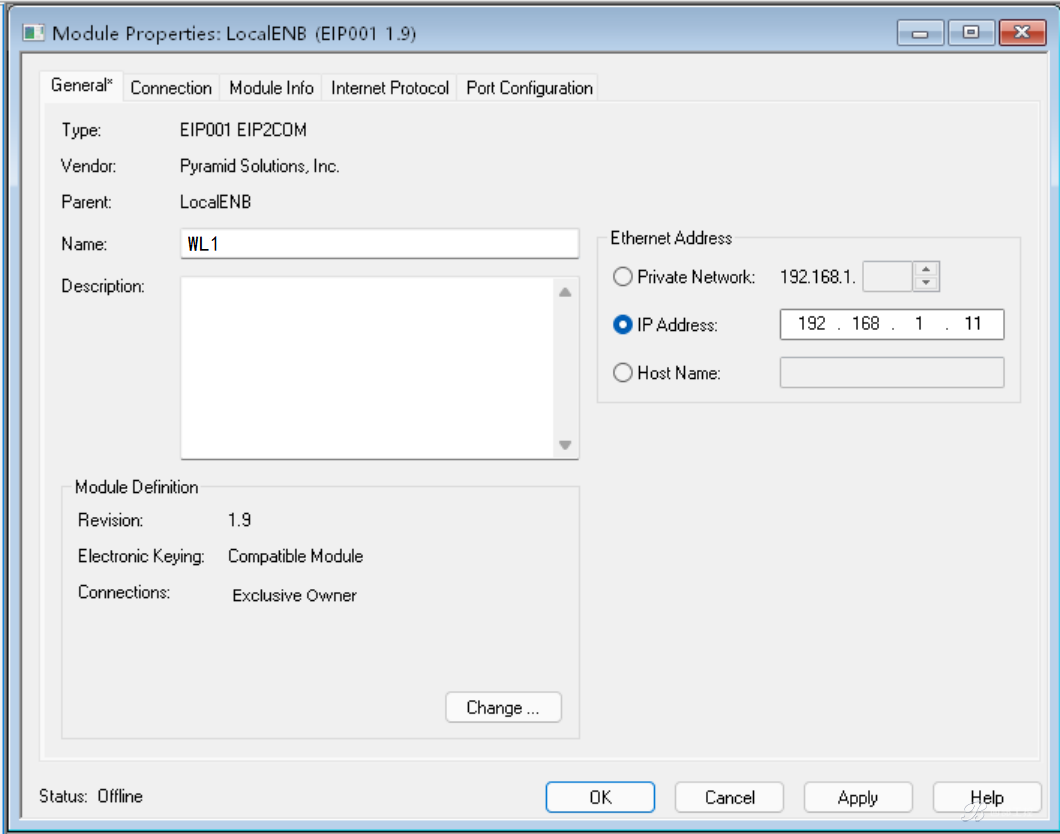

6、设置EtherNet/IP转PROFINET网关的设备名称和IP地址，本例为WL1， IP192.168.1.11（此处设备名称可随意写，网关在EtherNet端不需要设置设备名称）；

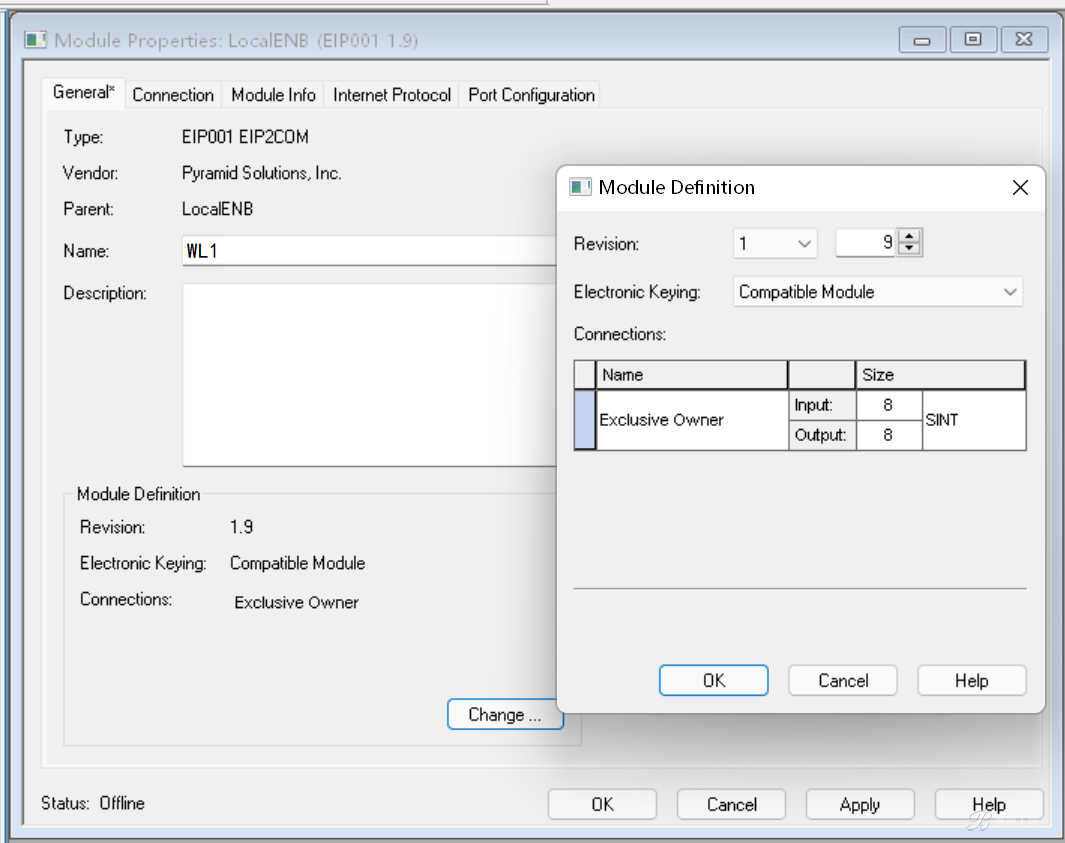

 7、点击Change设置数据的输入输出长度，本例为8个字节；

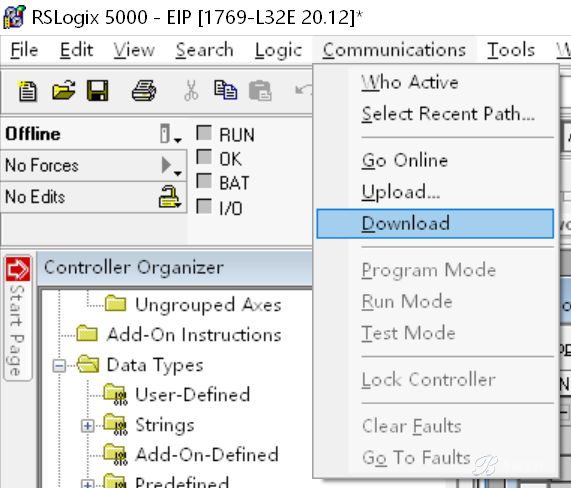

8、下载配置到PLC；

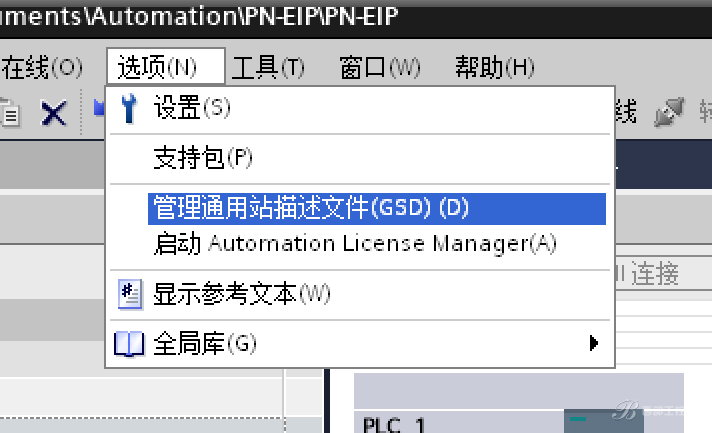

 9、对西门子PLC进行配置，首先安装GSD文件；

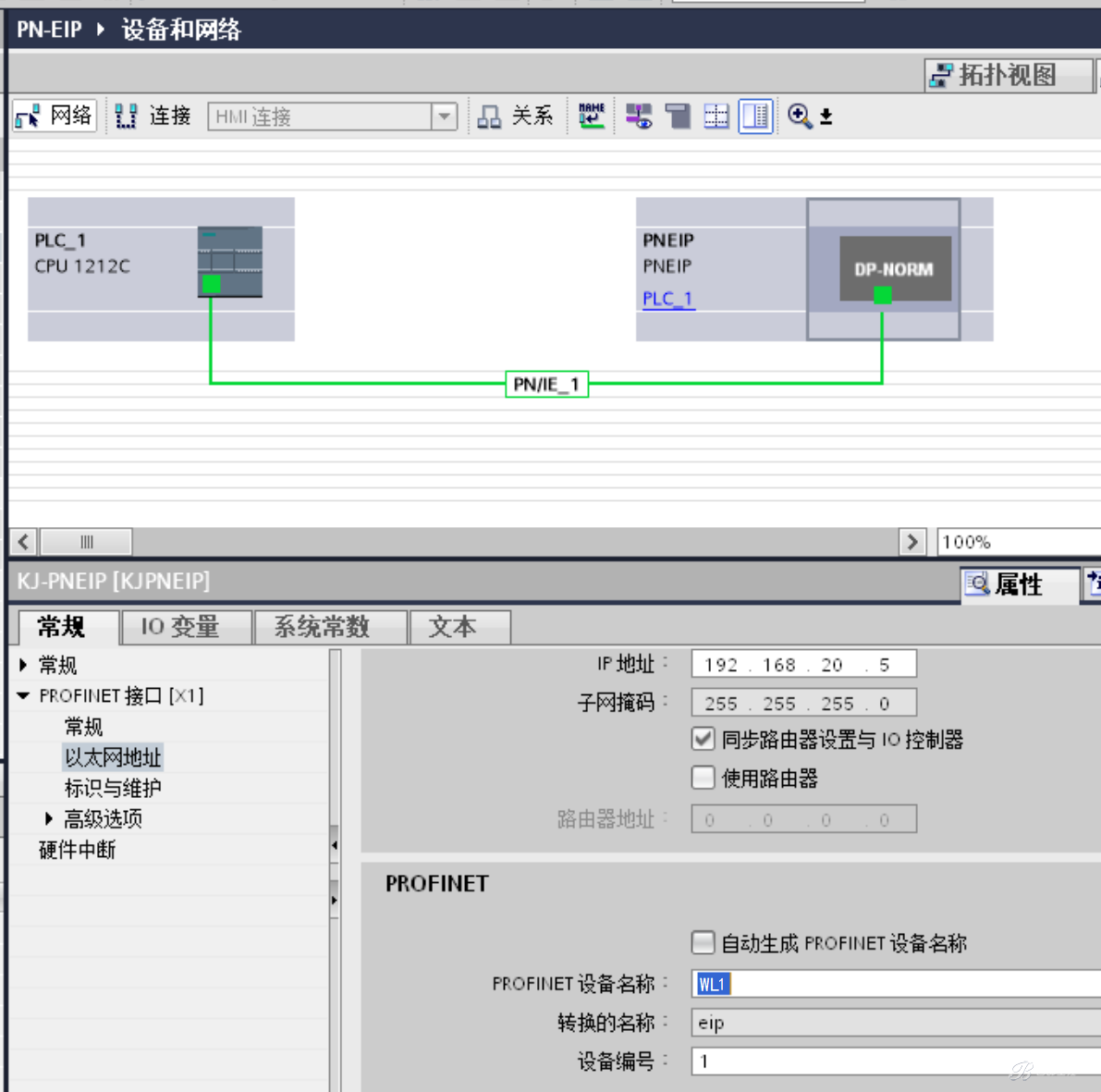

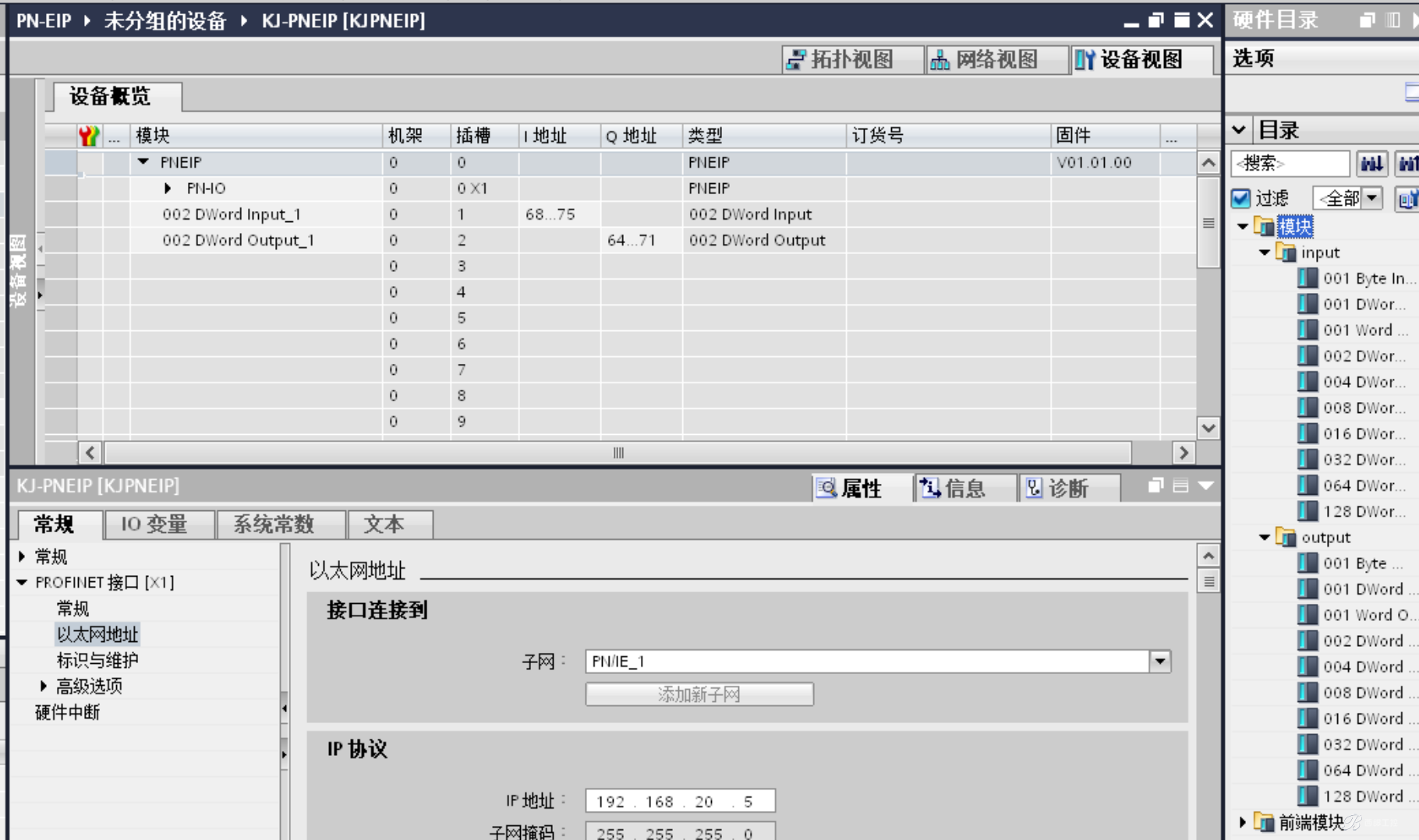

10、导入EtherNet/IP转PROFINET网关进行组态，设置EtherNet/IP转PROFINET网关的IP地址和设备名称，本例设备名称为WL1，IP地址为192.168.20.5；

 11、设置数据的输入输出长度（本例为8个字节）；

 设置完输入输出后下载配置到PLC。
