温度传感器的工作过程及检测方法

温度传感器是指对温度进行感应,并将感应的温度变化情况转换为电信号的功能部件。我们在练习温度传感器检测代换之前,要先对温度传感器的安装位置、结构特点和工作原理有一定的了解。

1、温度传感器的安装位置及结构

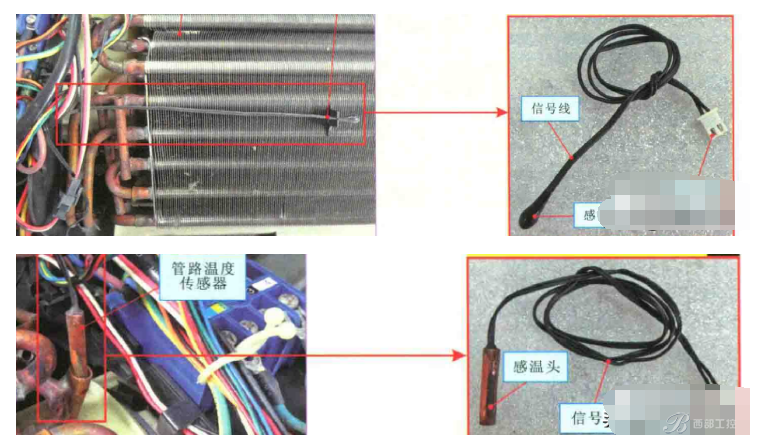

在空调器室内机中,通常设有两个温度传感器,即室内温度传感器和管路温度传感器。室内温度传感器的感温头通常安装在蒸发器的表面,即进风口的前侧,主要用于检测房间内的温度;管路温度传感器的感温头通常贴装在蒸发器的管路上,由一个卡子固定在铜管中,主要用于检测蒸发器管路的温度。下面让我们具体了解一下温度传感器在空调器室内机中的安装位置。

这两个温度传感器的主要作用就是感应当前的工作温度,并将感应到的温度直接传送给系统控制集成电路,以维持空调器的正常工作。

室内温度传感器和管路温度传感器都通过信号线和插件与主控电路关联,并将感测的室内温度信号、蒸发器的温度信号送入微处理器中,经微处理运算调节决定空调器的当前运行状态。

温度传感器实质是一种热敏电阻器,是利用热敏电阻器的电阻值随温度变化而变化的特性来測量温度及与温度有关的参数,井将参数变化量转换为电信号,送入控制部分,实现自动控制。

2、温度传感器的工作过程

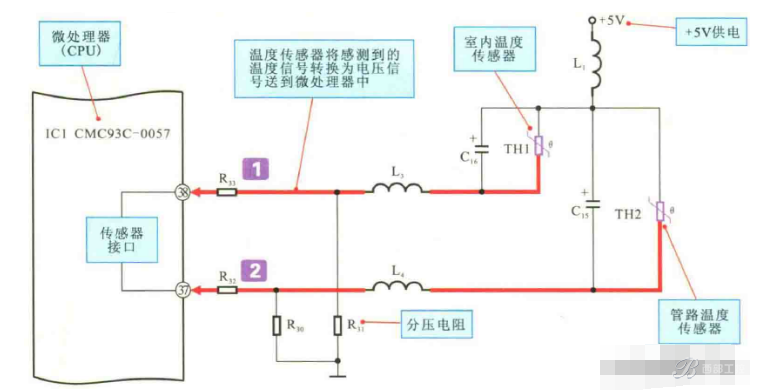

下面我们先了解一下温度传感器是如何感测室内温度的。下图是典型空调器室内机温度传感器的工作原理示意图。

1)室内温度传感器输入信号

室内温度传感器TH1的一端接+5V电压,另一端接由二个电阻构成的分压电路,当TH1检测到温度发生变化时,其阻值变化引起分压电路的电压变化,将室温信号送入微处理器的38脚。室内温度传感器TH1的两端并联一个电容,在正常温度下,该温度传感器输入端的电压约为2V。

2)回管路温度传感器输入信号

管路温度传感器TH2的输岀信号经电阻分压后,由微处理器的37脚输入。该电压信号反映了室内机盘管的温度。在正常情况下,该温度传感器输入的电压约为3V。

另外,温度传感器根据其感应特性的不同可分为PTC传感器和NTC传感器两大类。其中,NTC传感器为负温度系数传感器,即传感器的阻值随温度的升高而减小;PTC传感器为正温度系数传感器,即传感器阻值随温度的升高而增大。

3、温度传感器的检测方法

在空调器中,温度传感器是不可缺少的控制器件,如果温度传感器损坏或异常,通常会引起空调器不工作、空调器室外机不运行等故障,因此掌握温度传感器的检修方法是十分必要的。

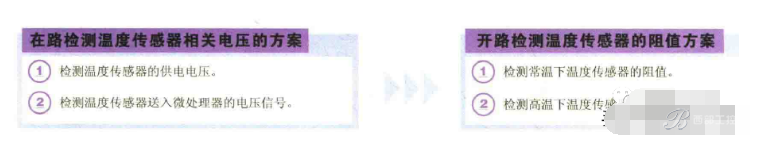

检测温度传感器通常有两种方法:一种是在路检测温度传感器的供电端信号和输出电压(送入微处理器的电压);一种是在开路状态下,检测不同温度环境下的阻值。

在路检测温度传感器相关电压值时,将室内机中的电路板从其电路板支架中取出,然后连接好各种组件,接通电源,在路状态下,对空调器中的温度传感器进行检测。

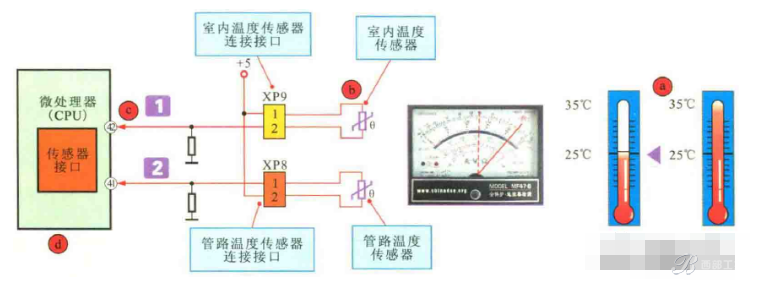

检测前,应先弄清楚温度传感器与其他元件之间的关系,分析或找准在正常情况下相关的电压值,然后进行检测,根据检测结果判断好坏。下图为空调器温度传感器的检测示意图。

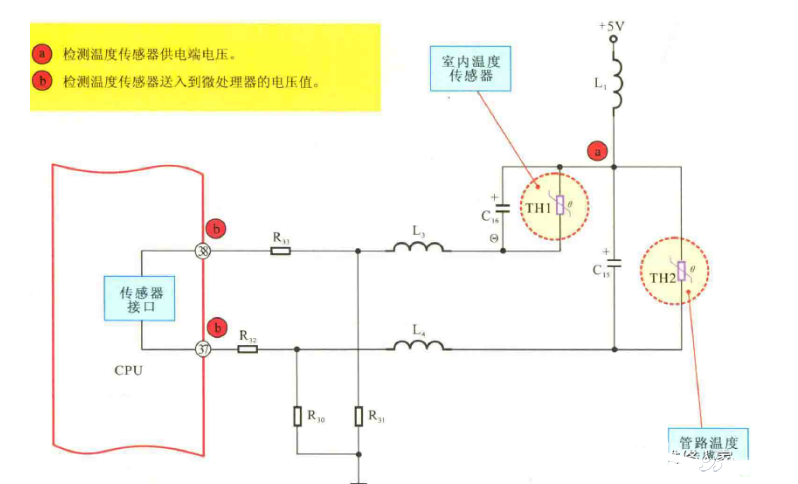

可以看到,在正常情况下,室内温度传感器与管路温度传感器均有一只引脚经电感器后与5V供电电压相连,因此在正常情况下,两只温度传感器的供电端电压应为5V,否则应判断传感器是否为开路故障。

另外一只引脚连接在电阻器分压电路的分压点上,并将该电压送入微处理器中,在正常情况下,室内环境温度传感器送给微处理器的电压应为2V左右,管路温度传感器送给微处理器的电压值应为3V左右,温度变化,其电压也变化,范围为0.55~4.5V.否则说明温度传感器异常。

空调器室内温度传感器与管路温度传感器经电感器与5V供电电路关联,在正常情况下用万用表的直流电压挡对该端电压进行检测。若电压正常,则说明温度传感器供电正常;若无电压,则检测传感器是否开路或电源供电部分是否异常。
