浮筒液位计的校验及常见故障处理

浮筒液位计介绍

电动浮筒液(界)位计可对工艺容器内液位或界位进行连续测量和就地控制。该类仪表是基于浮力原理工作的,当液(界)位在零位时,扭力管受到浮筒重量产生扭力矩(这时扭力最大),扭力管转角处于“零”度;当液位逐渐上升时,浮筒在液体浮力的作用下,也随着上升,扭力管产生的扭力矩逐渐减小,此时将其产生的转角β由变送器转换成4~20mADC信号,这信号正比于被测量液(界)位。浮筒液(界)位计测量原理图如图1所示:

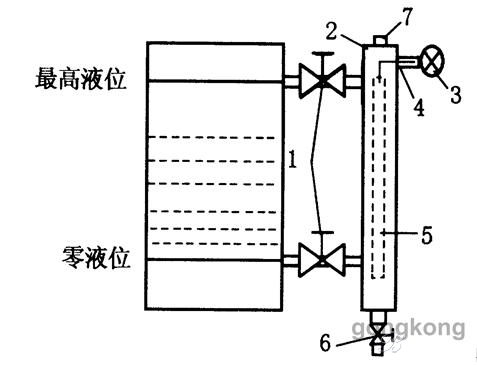

1--截止阀;2---外浮筒;3--变送器;4--扭力管;5--浮筒;6--排污阀;7--放空堵头

图1 浮筒液(界)位计测量原理图

浮筒液位计的校验

浮筒液位计的校验方法常用的有水校法和挂重法。本文主要对挂重法进行简单介绍。

2.1 准备工作

⑴器具检查

◆检查电子称,游标卡尺,钢卷尺合格证是否齐全

◆检查直流稳压电源,数字多用表,直流电阻箱合格证是否齐全

◆检查标准砝码,胶锤,手持终端及托盘是否齐全

⑵设备调整

◆稳压电源电压调到(24±0.5)VDC,然后关闭电源

◆电阻箱调整在250~500Ω之间

◆数字多用表通电,选择正确档位

⑶仪表外观检查

◆结构完整性检查

◆检查并抄录仪表铭牌的相关信息

2.2线路连接

⑴浮筒与标准仪表的正确连接

⑵电源极性

⑶线路检查,回路上电

⑷仪表通电预热(5min)

实验室校验浮筒实物图如下:

2.3测量

⑴用天平秤出内筒和托盘重量

◆天平调水平

◆物件必须置于天平中央

◆秤出内筒和托盘重量

⑵用钢卷尺测量内筒长度,用游标卡尺测量内筒直径

◆两端和中间三点检测

◆应检查游标卡尺零点

◆游标卡尺与轴线应垂直

2.4耦合连接与漂移检查

⑴松开耦合连接螺帽

⑵挂筒重量,锁紧耦合连接螺帽

⑶标记干燥耦合点Mary Dry Coupling

⑷预热期间进行漂移检查

◆挂砝码使输出稳定在4-20 mA间某值

◆用胶锤轻敲仪表外壳,检查电路和机械连接

◆观察输出,敲击前后电流记录,变化不应超过允许误差值

2.5计算

随机抽取一组密度值ρ(ρ1、ρ2),计算仪表各点校验值。

计算挂重质量的方法(测量介质以水为例)

测筒重M:1443克;托盘重T:75克

筒长H:1250px(量程); 筒径D:125px

计算出F(浮)=1/4πD2Hρg=981.25克

液位为零时,所需挂物种为筒重M:1443克

满液位时,需挂重物为:M- F(浮)=462克

计算值减去托盘重量即为所挂砝码质量

2.6组态

用HART475进行浮筒液位计的组态,组态参数如下:

⑴内浮筒长度

⑵内浮筒重量

⑶内浮筒体积

⑷浮筒安装方式

⑸浮筒测量方式

⑹轻介质密度

⑺重介质密度

⑻将PV offset 设置0

⑼挂零点重量,进行trim PV zero 调整零位。

2.7校验

⑴零点校验 在475手操器中,按如下步骤进行校验:

Devicesetup>Diag/service>Calbration>Applyvalues

4mA时:挂砝码1443-75=1368克。

⑵量程校验

20mA时:挂砝码462-75=387克。

⑶对变送器进行零点及量程反复校验检查

⑷对变送器进行上行及下行五点校验

⑸填写校验单。

浮筒液位计常见故障处理

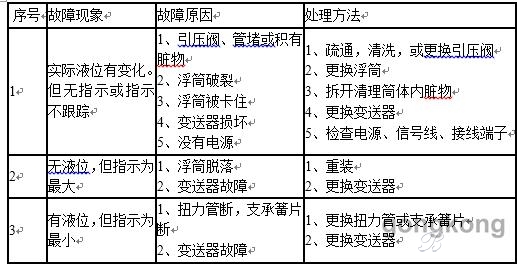

浮筒液位计常见故障处理如下表所示:

小结

在石油化工生产过程中,浮筒液(界)位计广泛应用于液位(界位)的测量过程中。掌握浮筒液位计的校验是每一名仪表维修工的基本要求。本文主要讲述了浮筒液位计在实验室的挂重法校验,希望对各位能有所帮助,文中有不当之处,敬请各位专家批评指正。
