CAN总线工程师需要关注的几个问题

一、定位干扰原因

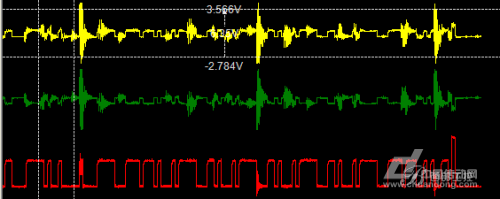

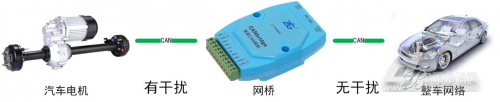

当总线有干扰时，有经验的工程师能够迅速定位，但是对于新手来说却很麻烦，造成总线干扰的原因有很多。比如通过电磁辐射耦合到通讯电缆中、屏蔽线接地没处理好、隔离了通讯没有隔离电源等。通过下图我们可以推导出，现场的干扰不是通过电磁辐射进来，整车的网络也没有干扰，基本可以断定干扰就是电机驱动器的CAN通讯没隔离好。

图2定位干扰原因

二、消除延时误差的方法

为了减小延时，增加通讯距离和降低通讯错误率，我们可以采取以下措施：

采用磁隔离的CTM1051方案设计接口收发电路;

用较粗的导线代替细导线，标准为1.5线缆(延迟为5ns/m);

使用镀金或镀银的线缆;

增加网桥中继设备CANBridge延长通讯距离。

采用光纤传输，如致远电子的CANHUB-AF1S1，同等波特率可延长1倍通讯距离。

三、信号地(CAN-GND)

1.信号地概念

信号地也称为隔离地，为使电子设备工作时有一个统一的参考电位，避免有害电磁场的干扰，使设备稳定可靠的工作，设备中的信号电路统一参考地，即CAN-GND。

2.信号地处理

许多实际应用中，设计者常直接将每个节点的参考地接于本地的大地，作为信号的返回地，看似正常可靠的做法，却存在极大的隐患!

信号地(CAN-GND)正确的接法主要分为两种：

单屏蔽层线缆：如果线缆是单屏蔽层，信号地理想接法是使用专门的信号线将所有节点信号地连接，起到参考地的作用。但如果缺少信号地线，亦可将所有节点信号地都连接到屏蔽层，但这样屏蔽效果亦差强人意。

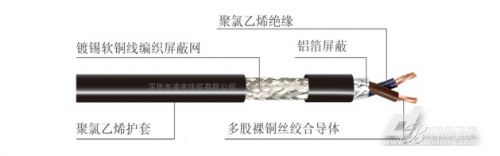

图3带有屏蔽层双绞线

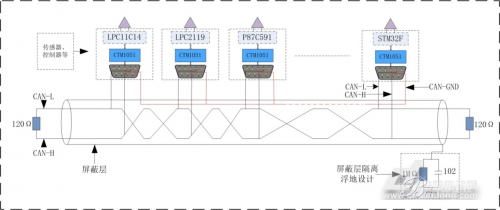

图4含信号地线双绞线连接方式

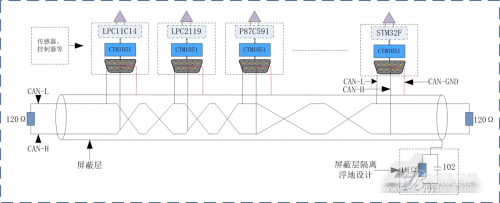

图5信号地与屏蔽层连接方式

         双屏蔽层线缆：当使用双层屏蔽电缆时，需要将所有节点信号地连接到内屏蔽层，若使用非屏蔽线进行数据传输时，请保持信号地管脚悬空处理。

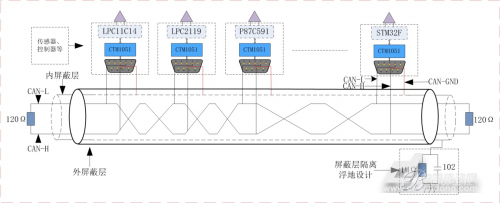

图6双屏蔽层信号地处理方式

所有节点信号地接到屏蔽层或者双屏蔽层的内层后，屏蔽层处理方式注意为单点接地，不可多点接地，否则会在信号地线上形成地环流。

另外，单点接地时为了加大供电地和信号地之间的隔离电阻，阻止共地阻抗电路耦合产生的电磁干扰，注意采用隔离浮地设计，通过阻容方式将屏蔽层与外壳隔离。
