SLT-MCU-3.6电梯专用一体化微电脑控制器功能概述

SLT-MCU-3.6电梯专用一体化微电脑控制器外观

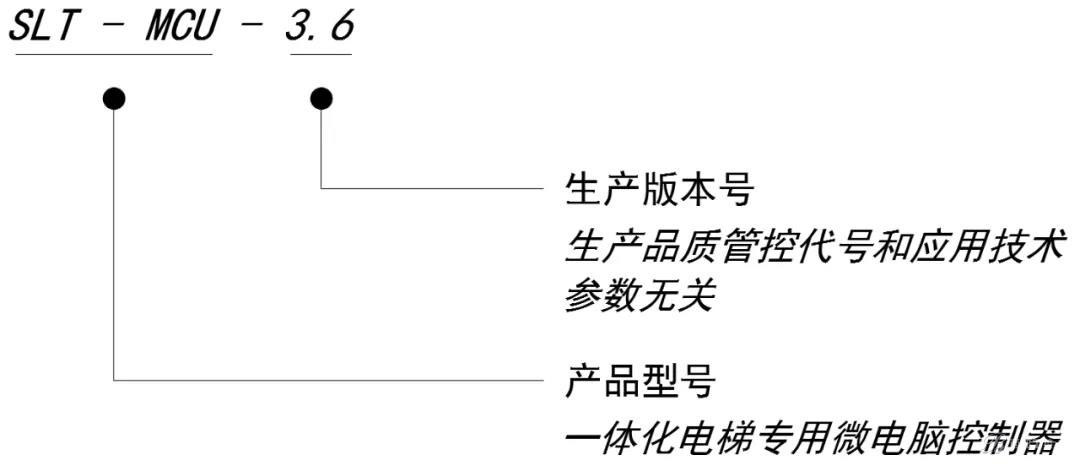

　SLT-MCU-3.6电梯专用一体化微电脑控制器型号说明

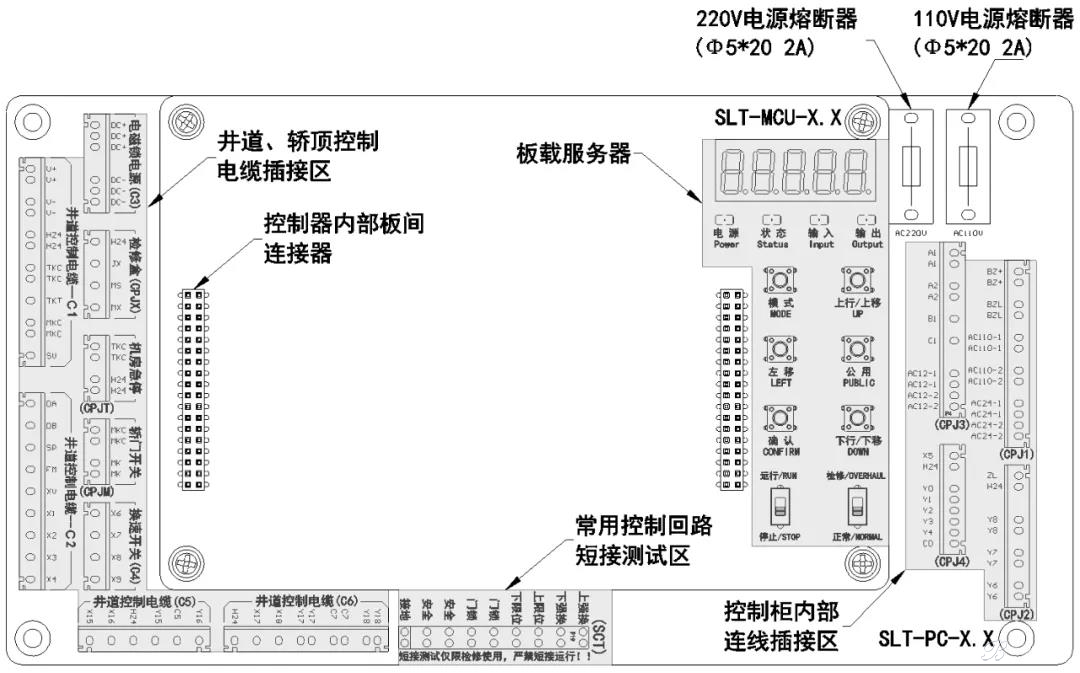

 SLT-MCU-3.6电梯专用一体化微电脑控制器功能模块分布图

SLT-MCU-3.6电梯专用一体化微电脑控制器功能概述

　　一体化微电脑控制器是电梯控制柜的核心控制部件，由两块电路板积木式叠层拼装组成。一块电源及接口电路板SLT-PC（位于下方），一块微电脑控制电路板SLT-MCU（位于上方）。由于微电脑控制电路板位于一体化控制器的上方容易直观查看，且具备控制器的核心功能，所以一体化控制器的型号由微电脑控制电路板SLT-MCU-X.X表示。

　　电源及接口电路板SLT-PC其功能主要是接口、控制电源、输入信号的初级处理，输出信号的末端处理。控制电源部分的主要功能是电源保护、整流、滤波及电源的分配。

　　微电脑控制电路板SLT-MCU-X.X是一块以32位ARM内核为核心的微电脑控制板，主要作用是电梯运行的逻辑处理和运算分析。板上有6个按键、5位8段LED数码管、三个状态指示灯和两个滑动开关作为人机交互的板载服务器，方便实现用户对杂物电梯的运行状态或故障情况的判断，以及现场设置电梯的部分功能。
