产品介绍

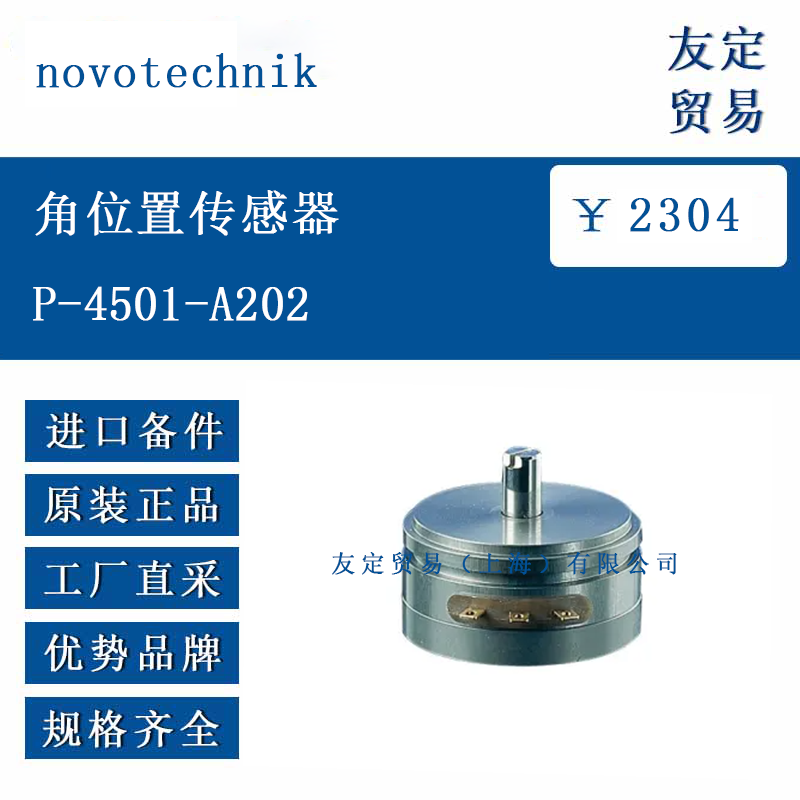

德国 novotechnik P-4501-A202 是一款基于导电塑料电阻元件的精密角位置传感器，属于 P4500 系列中 2 kΩ 阻值规格。产品采用伺服尺寸 13 的金属外壳与不锈钢转轴，可在 350° 电气行程内连续输出与轴旋转角度成正比的电压信号，适用于需要 360° 机械旋转而电气行程小于整圈的测量、控制与仪器场合。型号中的 P4501 表示系列与结构版本，A202 对应 2 kΩ 标称阻值。外壳由两部分组成：法兰为阳极氧化铝，端盖为耐高温塑料，兼顾结构强度与重量控制。轴端为 6 mm 圆柱，表面抛光，可直接安装杠杆、旋钮或联轴器。产品出厂时附带三只 Z1-15 塑料压紧卡箍，用于面板或支架固定，无需额外加工。

功能特点
转轴由两只不锈钢滚珠轴承支承，径向与轴向静态负载各 45 N，启动扭矩低于 0.1 N·cm，可保证高速旋转时的机械跟随性。导电塑料电阻元件经激光修刻，形成平滑的电阻轨道，配合贵金属多指刷片，可在 100×10⁶ 次往复后仍保持 0.002 % 的重复精度。电气行程 350° ±2°，机械行程无限制，允许任意方向连续旋转，无需回零。独立线性误差 ±0.075 %，在 25 °C 参考温度下有效，温漂典型值 5 ppm/K，可在 -40 °C 至 100 °C 范围内维持输出稳定。外壳防护等级 IP40，可防止直径大于 1 mm 的异物进入；若需户外或粉尘环境使用，可选配附加密封盖。整体重量 45 g，对旋转惯性影响小，适用于高速伺服机构。

选型指南
选型时首先确认阻值：P-4501-A102 为 1 kΩ，A202 为 2 kΩ，A502 为 5 kΩ，三者机械尺寸相同，仅电阻轨道不同。若后级电路为高阻抗运算放大器，2 kΩ 阻值可在 5 V 供电下提供足够电流而不致过热。轴长与法兰安装孔距符合伺服 13 标准，可直接替换同规格电位器或编码器；若安装空间受限，可改用短轴或无轴版本，订货时注明。电气连接为镀金黄铜插片，间距 2.54 mm，可焊接或压接端子；若需长距离传输，建议加缓冲放大器以降低线路干扰。如需冗余输出，可并联两只传感器或使用双联版本。对于振动强烈的场合，可选加装减震垫片或改用金属卡箍固定。

技术参数
阻值：2 kΩ（A202）；阻值公差：±20 %；独立线性：±0.075 %；重复精度：0.002 %（0.007°）；电气行程：350° ±2°；机械行程：360° 连续；最大功率：0.5 W @ 40 °C；最大工作电压：42 V；推荐刷片电流：≤1 µA；故障时最大刷片电流：10 mA；绝缘电阻：≥10 MΩ @ 500 VDC；介电强度：≤100 µA @ 500 VAC 50 Hz 2 s；温度范围：-40 °C 至 +100 °C；轴承：不锈钢滚珠轴承；轴径：6 mm g6；法兰：伺服 13，三孔均布 φ42.5 mm；扭矩：≤0.1 N·cm；最大转速：10000 min⁻¹；振动：5–2000 Hz，20 g；冲击：50 g 11 ms；防护等级：IP40；重量：45 g。

产品尺寸
法兰外径 36.5 mm，厚度 8 mm；安装孔 φ3.3 mm，均布于 φ42.5 mm 圆上；壳体长度 50 mm；轴伸出长度 15 mm；轴端倒角 0.5×45°；壳体最大外径 42.5 mm；引线插片位于壳体底部，插片长 6 mm；整体高度 50 mm；包装为防静电泡壳，外箱 100×80×60 mm，单箱 50 只，运输重量 2.5 kg。

应用领域

P-4501-A202 角位置传感器常用于汽车踏板、节气门、转向柱角度测量，机器人关节、纺织机械张力臂、包装机械旋转平台、医疗设备控制手柄及实验室测试台。其 350° 电气行程与连续机械旋转特性适合需要多圈往复而无需回零的场合，例如踏板传感器在 0–90° 范围内输出 0–5 V 信号，供 ECU 计算油门开度；纺织张力臂在 0–270° 内实时反馈纱线张力；实验室测试台通过联轴器连接旋转台，实现角度闭环控制。

​
