产品介绍

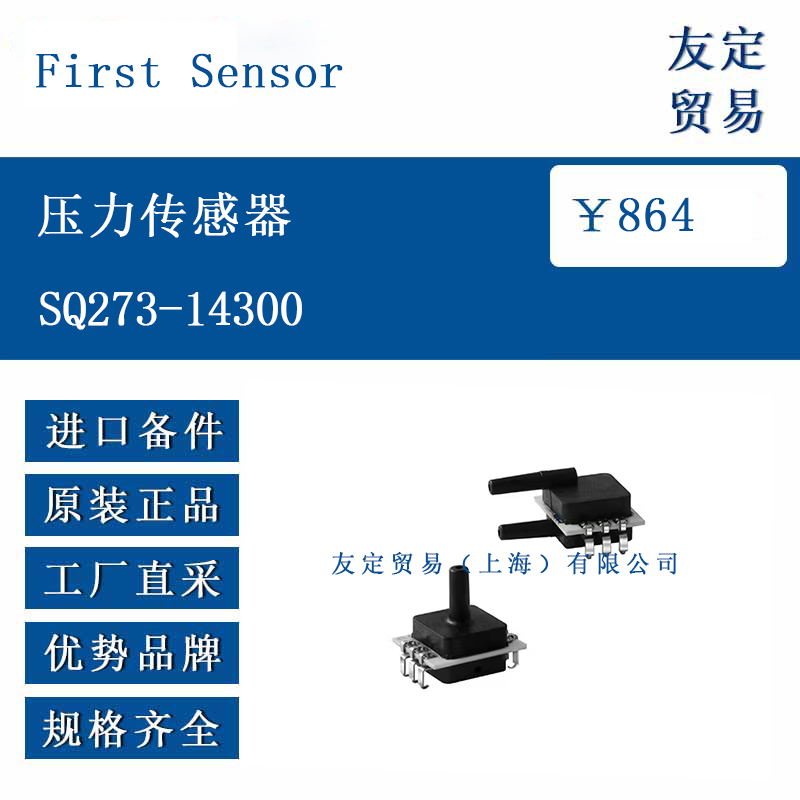

德国 First Sensor SQ273-14300 是一款基于 MEMS 压阻技术的微差压传感芯片，封装在直径 9.5 mm、高 4.2 mm 的 DIP-8 金属壳内，整体仅重约 0.3 g。芯片内部为硅-玻璃复合结构，硅膜片上扩散四只压敏电阻构成惠斯通电桥；玻璃基底形成参考腔并对外部湿气进行隔离。器件出厂前经过激光修调与温度标定，可提供 20 mV 典型满量程电压输出，也可选配 I²C 数字接口。型号中的“14300”代表固定量程 0–100 mbar（约 0–1 psi），适用于监测呼吸管路、洁净室或工业流程中的微小压差。

功能特点
SQ273-14300 在芯片级完成一阶温度补偿，零点漂移与灵敏度漂移分别控制在 ±0.05 %FS/°C 与 ±0.15 %FS/°C（0–50 °C 区间），常温下的综合精度优于 ±0.25 %FS。模拟版本在 5 V 供电时典型输出 20 mV，数字版本以 16 位分辨率给出差压与 11 位温度数据，更新频率 200 Hz。芯片响应时间（10 %–90 % 阶跃）小于 1 ms，可捕捉瞬间压力突变。金属外壳提供电磁屏蔽，同时满足 MIL-STD-883 气密性要求；内部无运动部件，可承受 40 g 振动与 2 kPa 过载。器件抗静电能力达 2 kV HBM，适合医院或工业现场的复杂电磁环境。

选型指南
设计者在选择时应先确认系统最大差压不超过 100 mbar，且介质为干燥、无腐蚀性气体；若需测量液体或高湿气体，需在前端加隔离膜或干燥罐。供电可选 5 V 模拟版本，便于直接接入仪表放大器；若 MCU 已具备 I²C 接口，可选数字版本以省去外部放大电路。引脚间距 2.54 mm，既可直接插装，也可折弯后表贴。对于大批量医疗应用，First Sensor 提供可追溯的批次报告与定制化校准曲线；若 PCB 空间极为紧张，可索取裸片或 LGA 封装。若环境温度超过 70 °C，建议降低工作电压或增加散热片，以避免芯片过热导致漂移。

技术参数
量程：0–100 mbar（0–1 psi）
精度：±0.25 %FS（典型）
零点温漂：±0.05 %FS/°C
灵敏度温漂：±0.15 %FS/°C
工作温度：−40 °C 至 +85 °C
补偿温度：0 °C 至 +50 °C（可扩展至 70 °C）
储存温度：−40 °C 至 +125 °C
供电电压：模拟 5 V，数字 3 V–5.5 V
输出：模拟 20 mV（典型），或 I²C 16-bit 数字
响应时间：< 1 ms
桥阻：约 5 kΩ
过载压力：2 倍额定压力
爆破压力：3 倍额定压力
封装：DIP-8 金属壳，引脚间距 2.54 mm
重量：约 0.3 g

产品尺寸
芯片本体 1.25 mm × 1.25 mm × 0.8 mm；DIP-8 金属外壳整体 9.5 mm × 6.4 mm × 4.2 mm，引脚长 3.6 mm，可直插或折弯表贴。顶部激光标记型号与量程；侧面两个 Ø1 mm 压力端口，中心距 2.54 mm，可插硅胶软管或经歧管与系统连接。

应用领域

SQ273-14300 主要部署于婴儿及成人呼吸机，用于实时监测气道与大气之间的微差压，实现流量计算与触发同步；在洁净室或实验室，可检测高效过滤器两侧的压降，判断滤芯堵塞程度；楼宇自控系统利用其小尺寸对风阀、变风量末端进行闭环控制；气体流量标定装置与便携式微差压计亦采用该芯片，实现紧凑、低功耗的压力采集。

​
