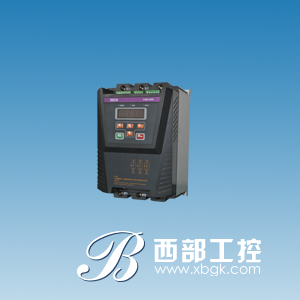

一、产品概述

CMC-MX内置旁路电机软起动器是一种基于触发闭环算法的调压、限流式智能异步电动机软起动器，电力电子电路检测和先进的闭环控制算法使得起动和保护功能。内置旁路接触器触点采用磁保持型接触器，不同于其他外置旁路交流接触器长期带电运行方式。本产品无噪音、无电磁污染、不产生火花，绿色环保。

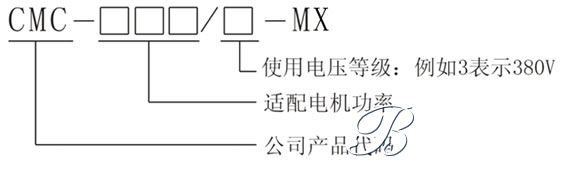

二、型号说明

三、技术特点

1、多种起动方式

用户可选择限流起动、电压斜坡起动，并可在每种方式下施加可编程突跳起动及起动电流限制。满足现场需求，实现良好的起动效果。

2、可靠性

微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得很好的准确性和执行速度。

3、强大的抗干扰性

所有外部控制信号均采用光电隔离，并设置了不同的抗噪级别，适应工业环境中使用。

4、简便的调整方式

控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。

5、优化的结构

紧凑内部结构设计，特别方便用户集成到已有系统中，为用户节约了电流互感器和旁路接触器的费用。

6、电源频率自适应

电源频率50/60Hz自适应功能，方便用户使用。

7、模拟输出

4-20mA电流输出功能，方便用户使用。

8、MODBUS-RTU通讯

在进行网络通讯时，可连接32台设备。用户可通过对波特率、通讯地址的设定以达到自动通讯的目的。通信地址设定范围为1-32，出厂值为1。通信波特率设定范围为：0、2400；1、4800；2、9600；3、19200；出厂值为2(9600)。

9、保护功能完善

多种电机保护功能（如过流、输入输出缺相、晶闸管短路、过热保护、漏电检测、电子热过载、内部接触器故障、相电流不平衡等）确保电机及软起动器在故障或误操作时不被损坏。

10、维护简便

由4位数码显示组成的监控信号编码系统，24小时监控系统设备的工作状况，同时提供快速故障诊断。
