一、产品概述

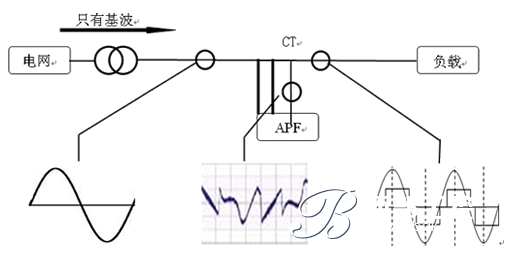

有源电力滤波器以并联方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用宽频脉冲调制信号变换技术驱动IGBT模块。向电网输入与电网谐波电流相位相反、大小相等的电流，两种谐波电流正好相互抵消，从而达到滤除谐波、动态补偿无功的功能，得到期望的电源电流。

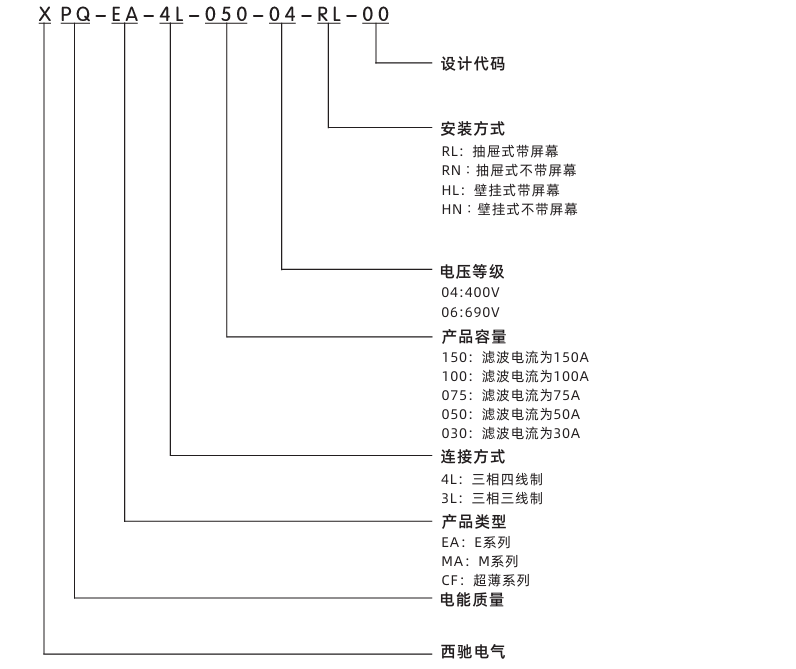

二、型号说明

三、技术特点

1、滤波范围广，响应速度快

可同时补偿2-50次谐波，或选择其中特定次谐波进行补偿，自身容量范围内补偿后电流总畸变率小于5%。采用全数字控制，谐波电流检测算法采用高效的基于时域交换的TTA算法，快速精确分离每一次谐波电流瞬时值，使补偿响应时间大大提高，真正做到 10ms全响应。

2、核心器件高端品质

德国原装进口IGBT模块，三电平拓扑结构。美国TIDSP控制芯片和ALTERA的CYCLONE III系列FPGA芯片，构成强大的三核控制系统。美国TI的双端高速输入12位A/D数据转换芯片，使信号采样更精确，可靠。

3、分层散热结构设计

采用分层散热的结构设计，使风道独立，散热性能更佳，并有效隔离粉尘等污染物对控制系统的干扰。

4、风机独立拆装设计

风机可独立进行拆装，更换简易便捷，增强散热可靠性。

5、模块化设计

多种容量模块任意组合安装，提高整机使用的可靠性及可维护性。

6、人性化交互界面设计

单模块可选配高分辨率5寸LCD液晶显示触摸屏，多模块采用外配7寸LCD液晶显示触摸屏，可实时监测产品各项运行数据，并可在线 更改控制参数，操作简单，可选配手机APP进行远程操控。显示界面设计新颖，美观。
