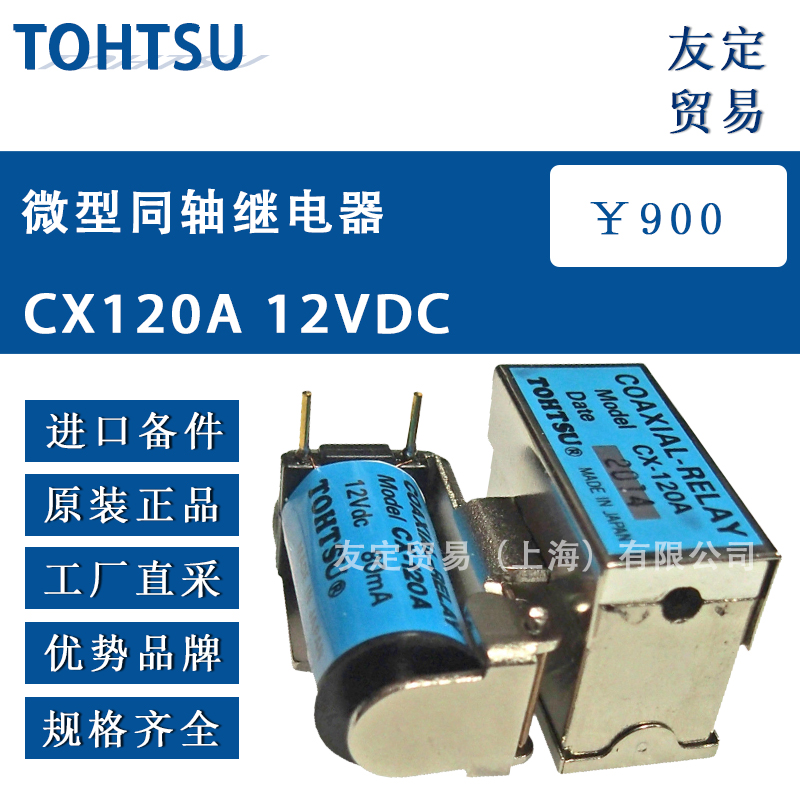

日本TOHTSU CX120A 12VDC微型同轴继电器是一款高性能的继电器产品，专为高频信号切换设计。以下是该产品的详细介绍：

一、基本参数

• 品牌：TOHTSU（东京通商）
• 型号：CX-120A
• 线圈电压：12VDC（直流）
• 触点形式：单刀双掷（SPDT）
• 额定电压：24V（虽然线圈电压为12VDC，但触点可能用于处理高达24V的电压）
• 额定电流：0.16A
• 线圈功率：4W
• 线圈电阻：150Ω±10%
• 重量：约70克

二、技术规格

• 频率范围：高达1000MHz，适用于高频信号传输
• 插入损耗：在不同频率下的插入损耗值较低，如@1000MHz时为0.25dB，@500MHz时为0.2dB，表明其在高频下的性能优越
• 驻波比（VSWR）：在高频下表现出色，如@1000MHz时VSWR为1.4，有助于减少信号反射
• 隔离度：在高频下提供高隔离度，如@1000MHz时隔离度为29dB，有助于减少信号干扰
• 切换时间：切换迅速，下降时间典型值为15毫秒，上升时间典型值为20毫秒
• 压差：3Vdc分钟（可能是指最小驱动电压差）
• 温度范围：适用于较宽的温度范围，-25°C至+50°C

三、物理特性

• 连接方式：配备有三个电缆连接器（如5mm电缆、RG-58或类似），便于与各种信号线连接
• 安装方式：采用螺钉安装方式（2个螺钉），便于在电路板或设备上进行固定

四、其他信息

• 预期寿命：至少1,000,000次启动，表明其具有较高的耐用性和可靠性
• 防护特征：敞开式设计，可能需要根据具体应用场景进行额外的防护处理
• 功率类型：小功率继电器，适用于低功耗应用
• 材质：采用不锈钢等优质材料，确保产品的耐用性和稳定性

五、应用领域

日本TOHTSU CX120A 12VDC微型同轴继电器适用于多种高频信号切换的应用场景，如通信设备、广播设备、测试测量设备以及工业自动化控制系统等。其高性能和稳定的技术规格使得它成为这些领域中不可或缺的关键组件。
