一、产品介绍

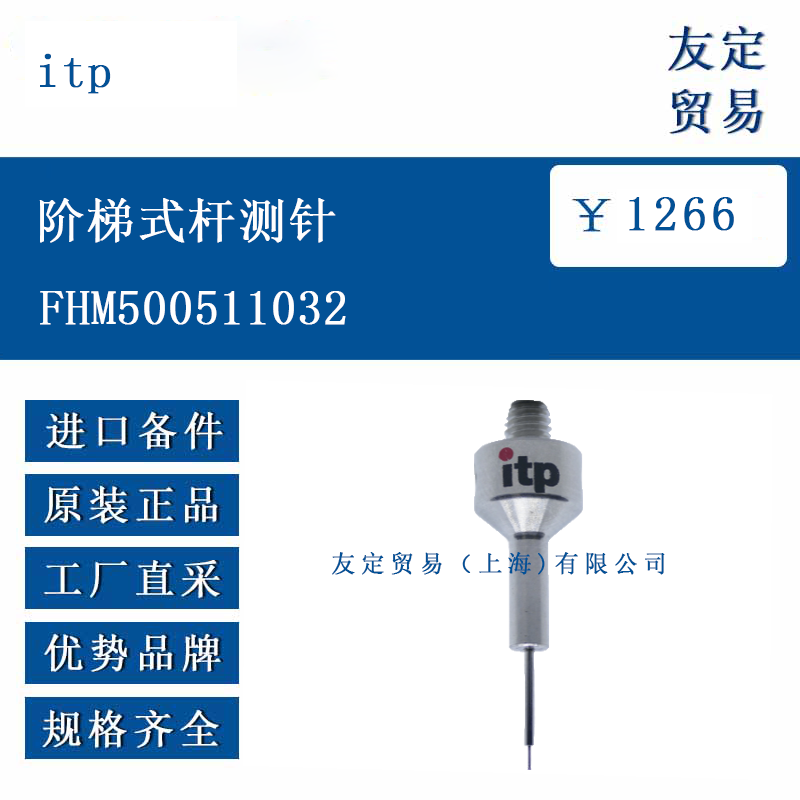

FHM500511032 阶梯式杆测针为直杆结构，采用阶梯状直径设计，主体材质为硬质合金，具备良好的耐磨性和刚性。其工作原理是通过不同直径的阶梯段与被测工件接触，实现对孔径、槽宽等几何尺寸的精密测量。测针前端配备耐磨球形测头，可减少测量过程中的磨损，确保长期测量精度。该测针适用于坐标测量机（CMM）及其他精密测量设备，能在工业生产过程中对零部件的尺寸精度进行有效把控。
二、功能特点
阶梯结构设计：具备多个直径段，可适应不同孔径或槽宽的测量需求，减少测针更换频率。
高耐磨性材质：主体采用硬质合金制造，测头材料可选 Rubin（红宝石）或 Zirkonoxid（氧化锆），适合长期高频次测量使用。
高精度制造：尺寸公差控制严格，确保测量结果的可靠性，适用于精密加工件的质量检测。
兼容性强：可适配多种测量系统，如与 Hexagon、Heidenhain 等测量系统兼容，满足不同设备的测量需求。
三、选型指南
测量范围匹配：根据被测工件的孔径或槽宽范围，选择对应阶梯直径的测针，确保测针直径段能完全覆盖测量需求。
材质选择：若测量对象为硬度较高的材料，建议选择 Zirkonoxid 或 Diamantbeschichtung（金刚石涂层）测头，以提高耐磨性；常规金属材料可选用 Rubin 测头。
设备兼容性：确认测量设备的接口规格，确保测针与现有测量系统（如 Faro、Blum 等）匹配，避免因接口不兼容导致安装困难。
精度要求：根据工件的公差要求选择相应精度等级的测针，该型号测针适用于公差要求在 ±0.01mm 以内的测量场景。
四、技术参数
功能类型 阶梯式杆测针（Typ C）
主体材质 硬质合金（Hartmetall）
测头材质 Rubin（红宝石）
阶梯直径（DK） 0.50 mm
主体直径（ML） 5.25 mm
安装直径（DG） 11.00 mm
总长度（L） 32.00 mm
测头直径（DS） 1.00 mm
重量 6.60 g
适用温度范围 15 - 45°C
适配测量系统 兼容 Hexagon、Heidenhain 等系统
五、产品尺寸
外形尺寸：总长度 32.00 mm，阶梯段直径 0.50 mm，主体直径 5.25 mm，安装端直径 11.00 mm。
测头尺寸：球形测头直径 1.00 mm，表面粗糙度 Ra ≤ 0.05 μm，确保测量接触点的精度。

六、应用领域

机械加工：用于汽车零部件、航空航天零件等精密机械加工件的孔径、槽宽测量，如发动机缸体孔、齿轮槽等。

模具制造：对模具型腔、型芯的尺寸精度进行检测，确保模具成型后的零部件符合设计要求。
电子制造：测量电子元件的精密孔位、连接器槽宽等，保证电子组件的装配精度。
科研与质检：在实验室环境或质量检测中心，用于标准件校准及新产品研发的尺寸验证。
