一、产品介绍

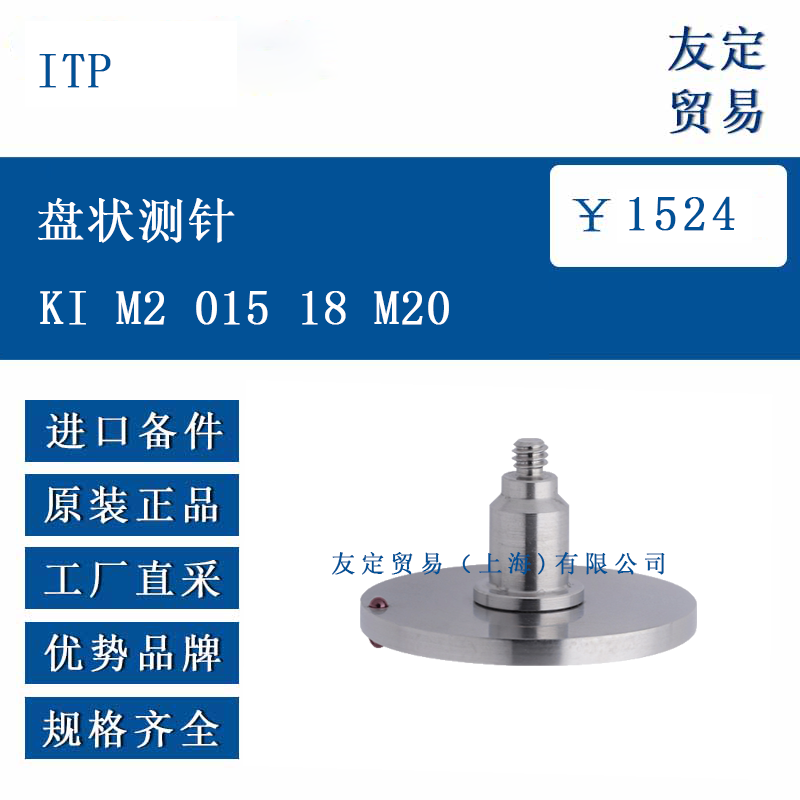

KI M2 015 18 M20 盘状测针采用圆盘形结构设计，主体材质为不锈钢，盘面经过硬化处理，具备良好的耐磨性。测针通过 M20 螺纹接口与测量设备连接，适用于接触式坐标测量（CMM）及孔径、槽宽等几何尺寸的检测。其工作原理是通过圆盘端面与被测工件表面接触，配合测量系统获取精确尺寸数据，可有效减少边缘效应影响，提升测量稳定性。
二、功能特点
圆盘结构设计：端面测量面积大，适用于大孔径或槽宽的精密测量，减少单点接触误差。
多规格接口：采用 M20 螺纹接口，兼容主流测量设备，安装便捷且连接稳固。
耐磨材质：主体选用不锈钢材质，盘面硬度高，适合长期高频次测量场景。
精度可控：尺寸公差控制在 ±0.02mm 以内，满足一般工业测量精度要求。
三、选型指南
测量范围匹配：根据被测孔径或槽宽选择合适的圆盘直径（18mm），确保盘面完全覆盖测量区域。
接口兼容性：确认测量设备的螺纹接口规格（M20），避免因接口不匹配导致安装失败。
材质需求：若测量对象为高硬度材料，可选择陶瓷材质盘面（需定制），常规金属材料推荐不锈钢材质。
厚度考量：测针厚度（1.5mm）需适配被测结构的深度，避免因厚度不足导致测量受阻。
四、技术参数
类型 盘状测针（Scheibentaster）
盘面直径（DK） 18.00 mm
盘面厚度（B） 1.50 mm
接口规格 M20 螺纹
主体材质 不锈钢
重量 约 8.60 g
适用温度范围 10 - 40°C
适配测量系统 兼容 Hexagon、Faro 等主流测量系统
五、产品尺寸
外形尺寸：直径 18.00 mm × 厚度 1.50 mm，螺纹接口长度 10.00 mm。
安装尺寸：M20 螺纹螺距 2.50 mm，安装深度需 ≥12.00 mm 以确保连接稳固。

六、应用领域

机械加工：汽车零部件、航空航天零件的孔径、槽宽测量，如变速箱壳体孔、法兰槽等。

模具制造：注塑模具、压铸模具的型腔尺寸检测，确保模具成型精度。
五金制造：金属板材、管材的孔径一致性检测，适用于批量生产质量控制。
科研质检：实验室环境下的标准件校准及新产品研发的尺寸验证
