一、产品介绍

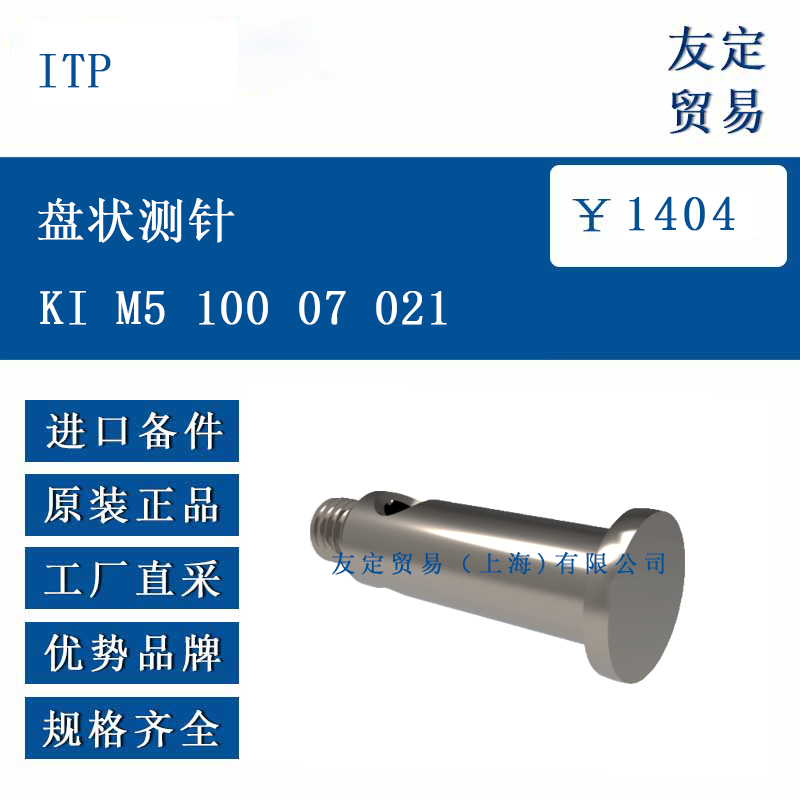

KI M5 100 07 021 盘状测针采用圆盘形结构设计，盘面材质为不锈钢（或可选陶瓷），通过 M5 螺纹接口与测量设备连接。其工作原理是利用圆盘端面与被测工件表面接触，实现对大孔径、槽宽或平面尺寸的精密测量，减少边缘效应影响，提升测量稳定性。测针整体经过精密加工，适用于坐标测量机及手动测量设备。
二、功能特点
大尺寸盘面：100mm 直径盘面适用于大孔径或宽槽测量，减少多点测量误差。
耐磨材质：不锈钢盘面经硬化处理，陶瓷材质可选（需定制），适应不同硬度工件测量。
标准接口：M5 螺纹接口兼容主流测量设备，安装便捷且连接稳固。
厚度设计：7mm 厚度增强测针刚性，减少测量时的形变误差。
三、选型指南
测量范围匹配：根据被测孔径 / 槽宽选择盘面直径，100mm 盘面适用于 80-120mm 测量范围。
接口兼容性：确认设备接口为 M5 螺纹，安装深度需 ≥10mm 以确保连接强度。
材质选择：测量普通金属件可选不锈钢材质；测量高硬度或腐蚀性材料推荐陶瓷材质。
精度需求：该型号测针精度适用于公差 ≥±0.03mm 的测量场景，精密测量需咨询厂家定制更高精度版本。
四、技术参数
类型 盘状测针（Scheibentaster Typ M）
盘面直径（DK） 100.00 mm
盘面厚度（B） 7.00 mm
接口规格 M5 × 0.8 mm 螺纹
整体长度（L） 21.00 mm
材质 不锈钢（1.4305），陶瓷
重量 约 47.50 g
适用温度范围 15-35°C
适配测量力 ≤2.5 N
五、产品尺寸
外形尺寸：直径 100.00mm × 厚度 7.00mm，螺纹段长度 10.00mm。
安装尺寸：M5 螺纹有效旋入深度 ≥8.00mm，建议使用扭矩 1.2-1.5 N・m 拧紧。
六、应用领域
机械加工：大型零部件孔径测量，如风电设备法兰孔、工程机械箱体孔。
模具制造：注塑模具型腔宽度检测，压铸模具分型面尺寸验证。
钣金加工：大型板材冲孔、槽宽的批量质量检测。
航空航天：飞机结构件大尺寸孔位精度控制，如机身连接孔测量。
