一、产品介绍

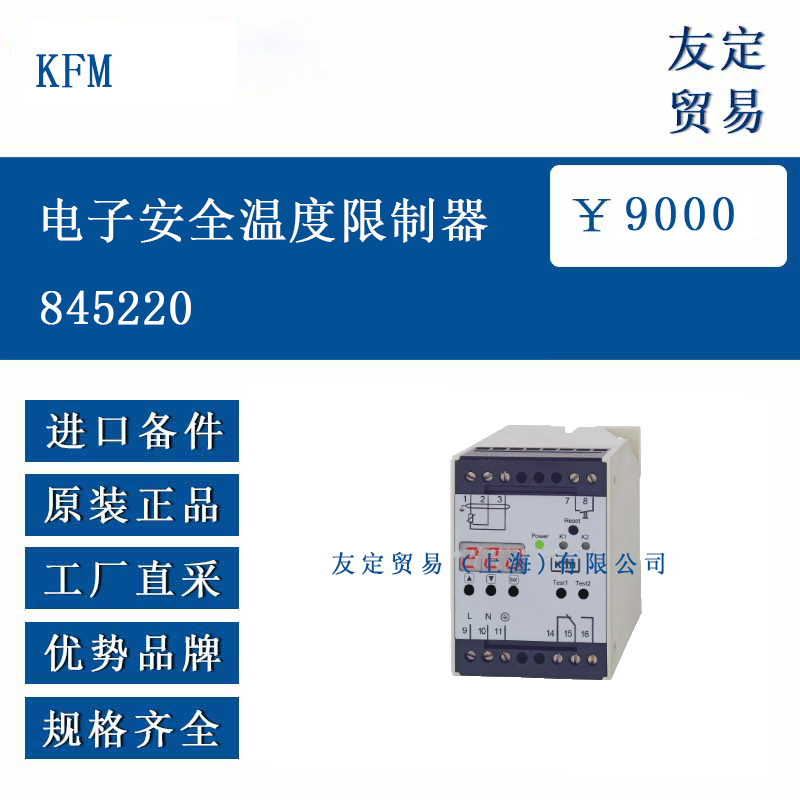

KFM 845220 是一款双通道自监控电子安全温度限制器，符合 DIN EN 14597 标准及 SIL 2 安全完整性等级要求，专为提升系统安全设计。当测量温度超过设定值，或测量输入、设备内部出现故障时，电气安全电路自动断开（开路），并通过端子提供故障信号。故障排除后，需手动解锁设备方可重新运行。其 Pt100 测量输入采用三导体类型，可自动补偿电缆电阻及中间防爆装置的影响。设备集成测试按钮，便于便捷执行年度功能检查，无需拆卸连接电缆。可选配服务接口（额外模块）传输实际值与设定值，也可通过信号输出接口与 Profibus、Modbus、Ethernet 等外部适配器连接。
二、功能特点
双通道自监控：实时监测温度与设备状态，确保安全控制可靠性。
故障保护机制：超温或故障时断开安全电路，提供故障信号输出。
自动补偿设计：三导体 Pt100 输入，消除电缆电阻影响。
便捷测试功能：集成测试按钮，支持年度功能检查无需拆接线。
灵活扩展接口：可选服务接口及 4-20mA 信号输出。
数字显示操作：直观显示设定值，通过嵌入式密封按钮调整参数。
三、选型指南
传感器匹配：支持符合 DIN EN 14597 的温度传感器，如 713 4..（液体，≤400°C）、713 5..（空气 / 废气，≤400°C）等，需按 VDTÜV 数据表要求选择类型及安装条件。
设定值范围：845220 型号设定值可调范围为 -99°C 至 600°C，选型时需匹配传感器开关点要求。
输出配置：标准配置 2 路继电器，可选逻辑输出或 2 路 4-20mA 信号输出。
电源规格：默认 230V AC。
环境适应性：工作温度 0-60°C，存储温度 -20-80°C，需安装于防护等级 ≥IP40 的外壳内。
四、技术参数
测量范围 Pt100 输入：-200°C 至 +600°C
设定值调整范围 -99°C 至 600°C
开关迟滞 8K ±1K
处理安全时间（PST） 10 秒
输出继电器 2 路，最大 250V/2A
信号输出 可选 2 路 4-20mA
电源消耗 约 4 VA
保险丝 次级侧 T250mA
防护等级 IP20
电磁兼容性 符合 EN 61326 工业要求
数据传输率 9600 Bit/s
五、产品尺寸
安装方式：35mm 导轨安装或螺丝固定。
外形尺寸：宽 20mm × 高 75mm × 深 110mm（含服务接口 / 信号输出时深度为 110mm）。
六、应用领域
化工与制药：反应釜、蒸馏设备的超温保护，防止工艺异常。
食品与饮料：杀菌设备、烘焙机械的温度安全控制，确保产品质量。
能源与动力：发电机、变压器的温度监测，避免过热故障。
机械制造：热处理设备、注塑机的温度安全限制，符合 SIL 2 安全要求。
航空航天辅助设备：地面测试设备或环境舱的温度安全监控系统
