一、产品介绍

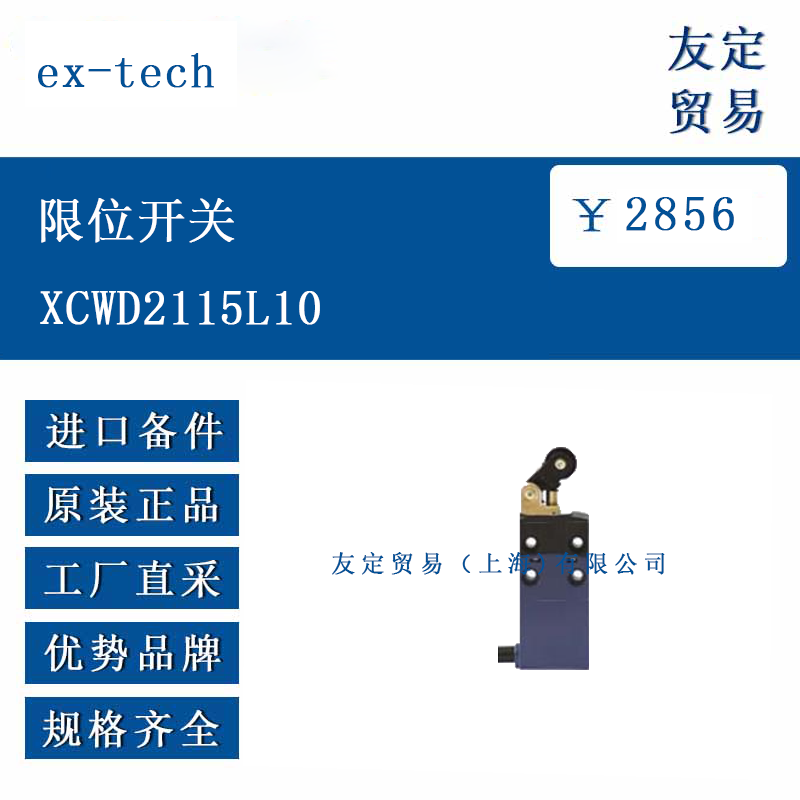

XCWD2115L10 是一款防爆型限位开关，属于 Group IIC 防爆等级，适用于需要控制机械运动的危险环境。该开关采用模块化设计，主体与头部可分离调节，头部带角度运动结构，通过热塑性滚轮杠杆执行器感知运动触发。其配置为 2 个电气分离的瞬动触点（1NC + 1NO），搭配 10 米长的电缆，可满足远距离安装需求。产品设计注重耐用性和重复精度，适用于需要频繁操作的工业场景，如机械限位、运动检测等。
二、功能特点
防爆性能：符合 Ex d b IIC T6 Gb 和 Ex tb IIIC T85°C Db 认证，可在危险气体和粉尘环境中安全使用。
防护等级：IP66/67 防护等级，可抵御灰尘侵入和水浸影响，适应恶劣工业环境。
结构设计：头部可相对于主体 360° 调节，调节角度范围为 ±15°，便于适配不同安装角度需求。
耐用性：机械寿命达 1000 万次操作循环，执行器带末端柱塞时重复精度为 0.05 mm，可保证长期稳定工作。
电气特性：触点支持 AC-15 和 DC-13 负载类型，2 触点版本额定热电流为 6 A，满足常见工业电路控制需求。
三、选型指南
触点需求：若需要 2 个独立触点（1NC + 1NO）进行电路通断控制，可选择此型号；若需更多触点，可参考 4 触点版本（如 XCWD4115L10）。
执行器类型：根据运动触发方式选择，XCWD2115L10 采用热塑性滚轮杠杆，适用于角度运动场景；若需直线运动，可选择金属末端柱塞或钢滚轮柱塞执行器。
电缆长度：该型号标配 10 米电缆，若需短距离安装，可选择 1 米、2 米或 5 米版本（如 XCWD2115L1、XCWD2115L2、XCWD2115L5）。
环境适应性：工作温度范围为 -20°C 至 +60°C，需确保使用场景温度在该范围内；防爆等级适用于 IIC 类危险区域，需匹配现场爆炸性气体环境等级。
四、技术参数
主体材料：Zamac 合金，具备良好的机械强度和耐腐蚀性。
防护等级：IP66/67（防尘、防强烈喷水和短时间浸水）。
工作温度：-20°C 至 +60°C。
防爆认证：INERIS 03ATEX0083X，标记为 II 2 GD Ex d b IIC T6 Gb / Ex tb IIIC T85°C Db。
电气参数：
额定热电流：6 A（2 触点）。
额定绝缘电压：400 V。
触点类型：瞬动触点，1NC + 1NO。
接触电阻：≤25 mΩ。
机械性能：
抗冲击：25 gn（18ms）。
抗振动：5 gn。
触发最小力：8.5 N（末端触发）。
五、产品尺寸
主体尺寸：约 66.4 mm（长）× 40 mm（宽）× 14 mm（高）。
安装孔尺寸：4 × Ø4.2 mm 安装孔，孔距约 30 mm × 16 mm。
执行器尺寸：热塑性滚轮杠杆长度根据实际安装调节，滚轮直径约 12 mm。
电缆规格：PvR 电缆，5 × 0.75 mm²（2 触点版本），外径约 8 mm。
六、应用领域
危险工业环境：适用于化工、石油、天然气开采等存在爆炸性气体或粉尘的场所，作为设备运动限位保护。
机械自动化：用于机床、生产线设备的运动边界检测，防止机械过载或碰撞。
重工设备：在冶金、矿业设备中用于料位检测、传送带限位等场景，确保设备运行安全。
防爆控制系统：可集成于防爆控制柜中，作为位置反馈元件，配合 PLC 等控制器实现自动化控制。
