一、产品介绍

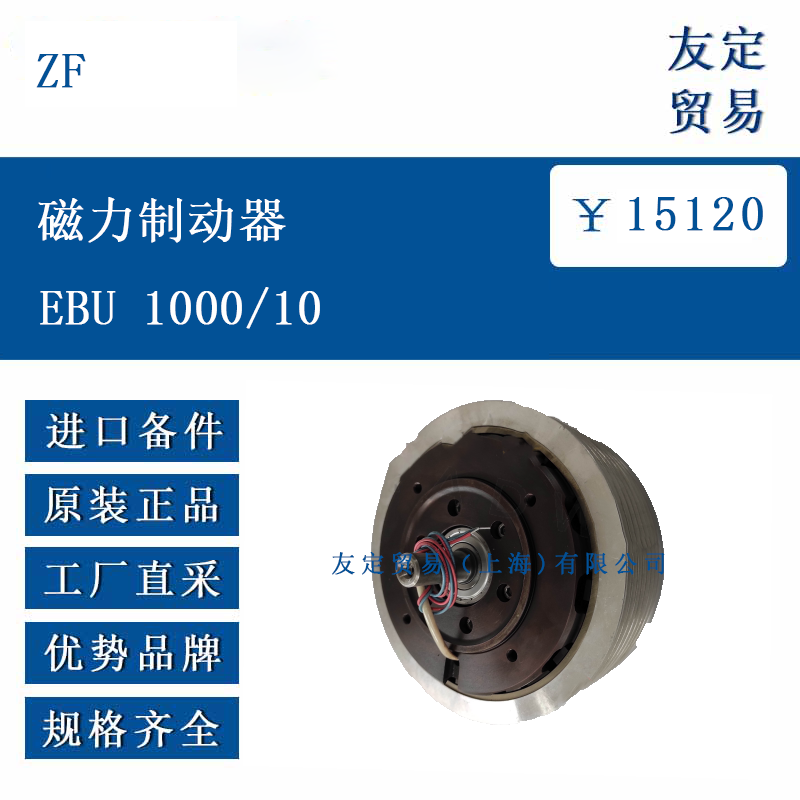

ZF EBU 1000/10 磁力制动器是一款基于磁滞原理设计的功率优化型制动设备，通过非接触式扭矩传输实现精确的制动控制。该制动器由制动磁铁与电枢组件构成，可通过电流调节实现扭矩的连续变化，适用于需要长时间稳定滑差运行的场景，如线缆收卷、材料张力控制及测试台负载模拟等。其设计注重高功率密度和过载能力，可在连续运行中承受较高滑差功率，同时保证扭矩输出的稳定性。

二、功能特点

非接触扭矩传输：通过气隙实现扭矩传递，无机械磨损，正常工况下无需维护，使用寿命长。连续可调扭矩：扭矩输出仅依赖电流控制，与转速基本无关，从零速到最大转速均可保持恒定扭矩输出。高滑差功率承载：连续模式下最大滑差功率可达 1000 W，短时间模式下可达 2000 W，支持长时间过载运行。结构设计优化：采用功率优化设计，在紧凑尺寸下实现高扭矩输出，适配空间有限的工业设备。

三、选型指南

扭矩需求：确认应用场景所需的制动扭矩，该型号额定扭矩为 9 Nm，适用于中等扭矩控制场景。转速匹配：最大转速为 4500 rpm，需确保设备运行转速不超过此值，避免影响制动性能。环境适应性：工作环境温度需控制在 40°C 以下，避免高温影响线圈性能。

四、技术参数

额定扭矩：9 Nm（额定转速下可达 12.5 Nm）。滑差功率：连续模式 1000 W，短时间模式 2000 W。电气参数：额定电流 1.9 A，额定电压 24 V。转速范围：最大转速 4500 rpm，额定扭矩下允许连续运行转速 750 rpm。惯性扭矩：轴侧惯性扭矩 244.5 kg・cm²。质量：11 kg。

五、产品尺寸

外形尺寸：A1 = 92 mm，B1 = 40 mm，B2 = 41 mm。安装尺寸：D1 h7 = 110 mm（轴承外径），d1 k6 = 19 mm（轴径）。连接尺寸：d2 = M6（螺栓规格），d5 S7 = 20 mm（定位孔径）。

六、应用领域

材料加工：用于纸张、线缆、薄膜等材料的收卷与放卷张力控制，确保材料传输过程中张力恒定。测试设备：作为测试台或测力计的负载模拟装置，提供可调阻力以测试机械部件性能。工业机械：适用于纺织机械、印刷设备、自动化生产线等，实现运动部件的精准制动与速度控制。汽车零部件测试：在汽车传动系统测试中模拟负载，辅助评估部件性能。
