一、产品介绍

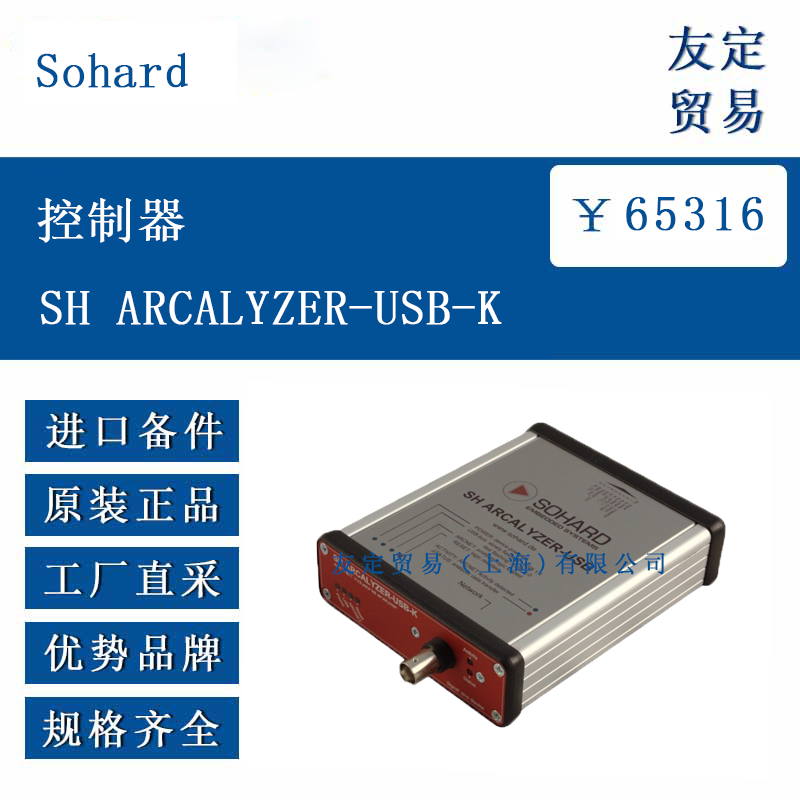

Sohard SH ARCALYZER-USB-K 是一款用于 ARCNET 网络的通用分析仪，支持从 1.9 kbit/s 到 10 Mbit/s 的比特率。其由特殊设计的硬件和接口模块组成，通过同轴电缆（配备 BNC 插座）连接 ARCNET 网络，可与 RS485 或光纤电缆接口兼容（需对应配置）。产品附带适用于 Windows 2000、XP、Vista、7、8、10 及 11 的软件，形成完整的分析系统。
该控制器主要用于网络安装阶段的配置检查、现有网络的故障排查，以及含 ARCNET 接口产品开发过程中的调试工作。通过硬件与软件的协同，可实时监测网络数据传输、识别协议元素、记录异常事件，为网络维护和优化提供数据支持。
二、功能特点
Sohard SH ARCALYZER-USB-K 采用特制硬件设计，内置 2 Mbit FIFO 缓冲区，可在高数据率传输及使用非实时操作系统时避免数据丢失，保证分析的完整性。其搭载的全可重构逻辑（FPGA）允许通过软件更新添加新功能，便于升级且适应未来网络需求。
软件功能丰富，控制中心作为主窗口可配置比特率和超时等全局设置；协议监控能检测并时间戳标记 ARCNET 协议的各类元素，通过过滤器实现针对性数据筛选，并显示超时、CRC 错误等状态信息；统计功能通过事件计数器提供全局及单个节点的数据包、重配置次数等数据 overview；图形网络显示可直观呈现节点状态及网络负载，快照功能能冻结当前状态并通过颜色标记变化。此外，还支持触发记录、日志功能、自定义声音提示及插件接口，满足多样化分析需求。
三、选型指南
选型时，首先需确认网络类型，Sohard SH ARCALYZER-USB-K 适用于同轴接口的 ARCNET 网络，配备 BNC 插座，若网络采用光纤或 RS485 接口，则需选择对应型号。其次需匹配比特率需求，该型号支持 2.5 Mbit/s，若网络比特率在此范围内，可优先选用。
主机设备需满足基本配置：CPU 为奔腾处理器500 MHz 及以上，内存 256 MB 及以上，硬盘至少 20 MB 空闲空间，显示器分辨率 1024 x 768 及以上，具备高速 USB 2.0 接口，操作系统为 Windows 7 及以上版本。此外，需考虑是否需要扩展功能，可搭配可选扩展盒实现更多输入输出控制。
四、技术参数
Sohard SH ARCALYZER-USB-K 的兼容性符合 ANSI/ATA 878.1、USB 2.0 及 CE 标准。功耗低于 2.5W，适合长时间运行。工作温度范围为 0°C 至 55°C，存储温度范围为 - 20°C 至 85°C，适应工业环境的温度波动。
尺寸方面，不含连接器时宽 106 mm、高 33 mm、深 125 mm，结构紧凑，便于在空间受限的场景安装。重量含包装最大 500g，便于携带。接口方面，配备 D-sub DE9F 插座作为扩展接口，包含 galvanically 隔离的继电器输出、触发输出、光耦隔离触发输入及 TTL 触发输入，满足多样化连接需求。
五、产品尺寸
Sohard SH ARCALYZER-USB-K 的外形尺寸为宽 106 mm、高 33 mm、深 125 mm，整体结构设计紧凑，可轻松安装于控制柜或工作台等空间有限的位置。扩展接口位于设备侧面，不额外增加主体尺寸。包装重量最大 500g，便于运输和移动，安装时需确保周围留有一定空间，以方便 USB 线缆连接及散热。
六、应用领域
Sohard SH ARCALYZER-USB-K 主要应用于 ARCNET 网络的安装、维护与开发场景。在工业自动化领域，可用于生产线网络的安装调试，确保节点连接正确、数据传输稳定；在现有网络维护中，能快速定位故障，减少停机时间；在产品开发阶段，可辅助调试含 ARCNET 接口的设备，识别接口设计缺陷。
此外，其在智能楼宇、交通控制系统等使用 ARCNET 网络的场景中也能发挥作用，通过实时监测网络状态、记录流量变化，为网络优化提供依据，保障系统稳定运行。
