产品介绍

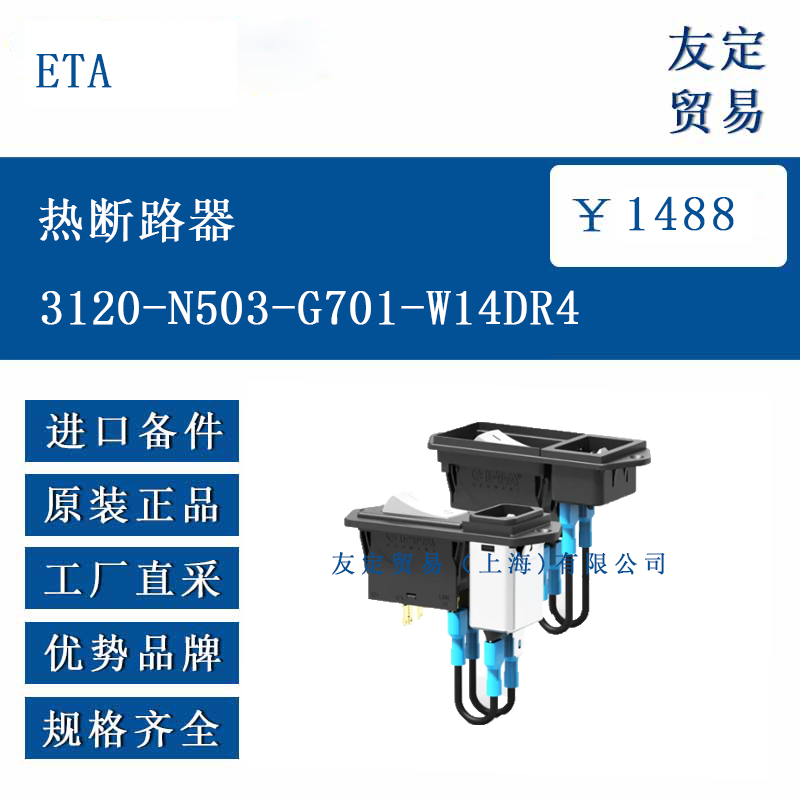

3120-N503-G701-W14DR4 热断路器 / 开关组合将过流保护和通断开关功能集成在单个组件中，其跳闸元件为热双金属片，非常适合用于电机、泵、变压器和电缆的过载保护。跳闸后，可可靠、轻松、快速地复位，其强制无跳闸机制确保即使在执行器被阻塞时，电路也能可靠断开。该型号也有热磁脱扣版本，且可作为符合 EN IEC 61058 标准的开关使用。
功能特点
该热断路器有单极或双极两种类型，电压额定值为交流 240V、直流 50V，也可根据要求提供交流 415V 版本；电流额定范围为 0.1 至 20A，单极设备可根据要求提供高达 30A 的版本。具备可选的推入式端子，便于快速接线且具有长期稳定性，可通过设备入口模块扩展功能，还可搭配低压释放、辅助触点功能、远程跳闸或快速磁跳闸等附加模块扩展功能。符合 IEC/EN 60601 标准，适用于医疗设备。其设计能确保设备的高可用性，减少安装和接线时间，节省空间，降低配置和存储成本，并提高整体可靠性。
选型指南
选型时需考虑安装方式，该型号采用卡扣式安装，N5 对应的安装切口尺寸为 44.5x22mm。根据极数需求选择，其有单极和双极等不同极数配置，分别对应不同的开关和保护方式。端子设计方面，G7 端子类型在 N7 的基础上，端子 11 和 21 带有额外的 M3.5 平头螺钉。同时，需根据照明电压（工作电压）、电流额定值等参数进行选择，还可根据需要选择是否带有端子护罩。
技术参数
额定电压为交流 240V、直流 50V，可根据要求提供交流 415V；电流额定范围为 0.1 至 20A，单极设备可根据要求提供高达 30A。环境温度范围为 - 30 至 60°C。绝缘配合符合 IEC 60664 标准，工作区域为 2.5kV/2 加强绝缘；介电强度方面，工作区域的测试电压为交流 3000V，双极的极间测试电压为交流 1500V；绝缘电阻大于 100MΩ（直流 500V）。在寿命方面，单极在交流 240V、0.1-20A、1 倍额定电流感性负载下为 30,000 次循环；双极在交流 240V、0.1-16A、1 倍额定电流感性负载下为 50,000 次循环等，具体因电压、电流及极数不同而有所差异。
产品尺寸
部分尺寸参数如下：如 3120-N5.1-P7... 在 OFF 位置时，部分尺寸为 52.4、56.4、15.5 等；3120-N5.6-P7... 的部分尺寸为 50、34.9、27 等。安装面板厚度方面，样式 1/3/6/7/A/D/F/G 对应的 a 值为 1-6.35mm，b 值为 1-4mm；样式 4、E 和 V 对应的 a 值为 1-5.5mm，b 值为 1-3.2mm。
应用领域
适用于医疗和实验室设备、仪器和机械制造、专业工具、家用和花园电器、办公机器、音频设备、机床等领域，可对这些设备中的电机、泵、变压器和电缆等提供过载保护。
