产品介绍

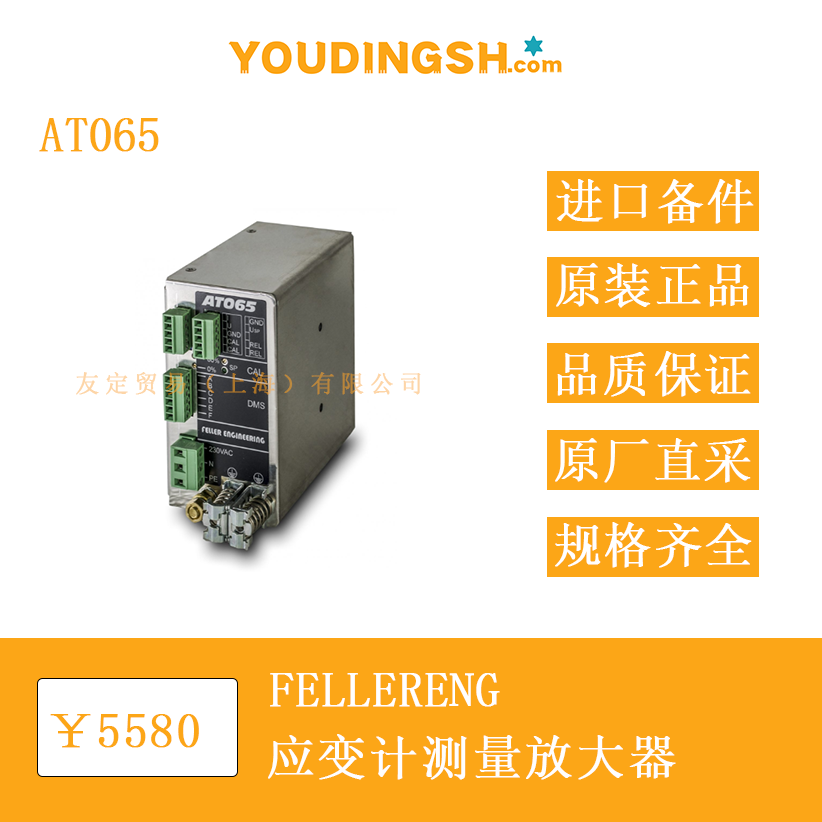

AT065 由位于德国 Rödermark 的 FELLER ENGINEERING GmbH 出品，是一款专为桥式应变传感器设计的桌面型测量放大器。整机被封装在铝质壳体内，兼顾电磁屏蔽与机械防护。其内部集成稳压电桥激励源、差动放大器、模拟量输出驱动以及继电器报警链路，可直接将 350 Ω 应变片的微弱毫伏信号转换为 0…10 V、0…20 mA 或 4…20 mA 标准信号，并提供一组无源继电器触点用于上下限报警。壳体正面设有四只电位器与一只 LED，分别对应零点、增益、报警设定以及报警状态指示，用户无需打开外壳即可完成常用调整。

功能特点
放大器为单通道设计，传感器接口与信号接口全部通过可插拔端子排引出。电桥激励源固定为 10 V 直流，可直接驱动 350 Ω 全桥。信号通道采用差动输入，对电缆阻抗与共模干扰具有一定抑制能力。模拟量输出可在 0…10 V 电压或 0/4…20 mA 电流间切换，内部通过跳线或短接片完成配置，无需更换硬件。报警链路包含比较器、电位器设定及继电器驱动，继电器常开触点额定切换 24 Vdc，可直接串入安全链或指示灯回路。LED 在继电器吸合时点亮，直观显示报警状态。校准端子允许外接模拟电阻网络，可在不施加物理载荷的情况下完成 80 % 量程的快速校验。整机预热时间约 10 min，温漂与长期漂移已在出厂前通过硬件补偿，现场仅需一次零点和一次量程调整即可投入使用。

选型指南
用户选型时需先确认传感器桥阻为 350 Ω，并确保满量程输出不超过 33.3 mV。若现场已有 24 Vdc 控制电源，可直接使用；若仅有交流市电，需选择 230 Vac 50/60 Hz 型号，或选配 115 Vac 型号。模拟量接口需与后端仪表或采集卡匹配：电压型负载阻抗 ≥ 10 kΩ，电流型负载阻抗 ≤ 500 Ω。继电器触点容量适用于 24 Vdc 回路，若需直接切换大功率负载，应外接中间继电器。壳体尺寸为 121 mm × 65 mm × 118 mm，可平放于控制柜底板或 DIN 导轨托盘。若机柜振动较大，建议在壳体与安装面之间增加缓冲垫。出厂时随附 16 A 快熔保险丝，用户需根据现场短路容量自行更换为合适规格。

技术参数
供电：230 Vac ± 10 %，50/60 Hz；可选 115 Vac ± 10 %，50/60 Hz
功耗：≤ 2 W
传感器激励：10 Vdc，适用于 350 Ω 全桥
输入信号范围：0…33.3 mV
放大倍数：固定增益，现场可调
输出信号：0…10 V（负载 ≥ 10 kΩ），0…20 mA 或 4…20 mA（负载 ≤ 500 Ω）
报警输出：继电器常开触点，24 Vdc / 1 A（阻性）
报警设定：面板电位器连续可调，对应输入信号 0…100 %
响应时间：模拟链路 < 20 ms（从信号变化到继电器动作）
工作温度：10 °C…50 °C
储存温度：> 0 °C
外壳：铝挤压型材，表面阳极氧化
端子：插拔式螺丝端子，导线截面 0.5…2.5 mm²
保险丝：外部 16 A（出厂预装）
外形尺寸：121 mm（长）× 65 mm（宽）× 118 mm（高）
重量：约 0.7 kg

产品尺寸
壳体为长方体结构，长 121 mm、宽 65 mm、高 118 mm。前面板从左到右依次布置 LED 指示灯、零点电位器 P1、增益电位器 P2、报警设定电位器 P3。所有电位器为 10 圈可调，顶端带指针，方便记录设定位置。背面端子排分为四组：J1 用于交流电源 L/N/PE；J2 为六芯端子，分别对应桥式传感器正负信号、正负激励及校准端；J3 为四芯端子，提供 0…10 V、0/4…20 mA 及模拟地；J4 为三芯端子，提供报警继电器触点及报警设定参考电压。端子排上方留有 6 mm 高的走线槽，方便捆扎线缆。壳体两侧各开有 4 个 φ 4.5 mm 安装孔，孔距 110 mm，可用 M4 螺钉固定于底板。整体安装方向无限制，但在高温或高湿环境中建议水平放置以利于散热。

应用领域

AT065 适用于将各类桥式应变传感器信号接入过程控制或数据采集系统。典型场景包括：料仓称重、平台秤、轧制力测量、螺栓预紧力监控、结构件应力测试、液压或气动压力转换、实验机载荷通道等。其 0…10 V 与 0/4…20 mA 双输出可直接接入 PLC 模拟量模块、无纸记录仪、工控机采集卡或二次仪表。报警继电器触点可与安全 PLC、声光报警器或停机链路串联，实现载荷超限保护。由于壳体紧凑、接线直观，也常被用于教学实验室或原型机开发。在户外或恶劣环境下使用时，应加装额外防护外壳，并确保交流电源与输出信号分别穿管敷设，以降低电磁干扰。

​
