产品介绍

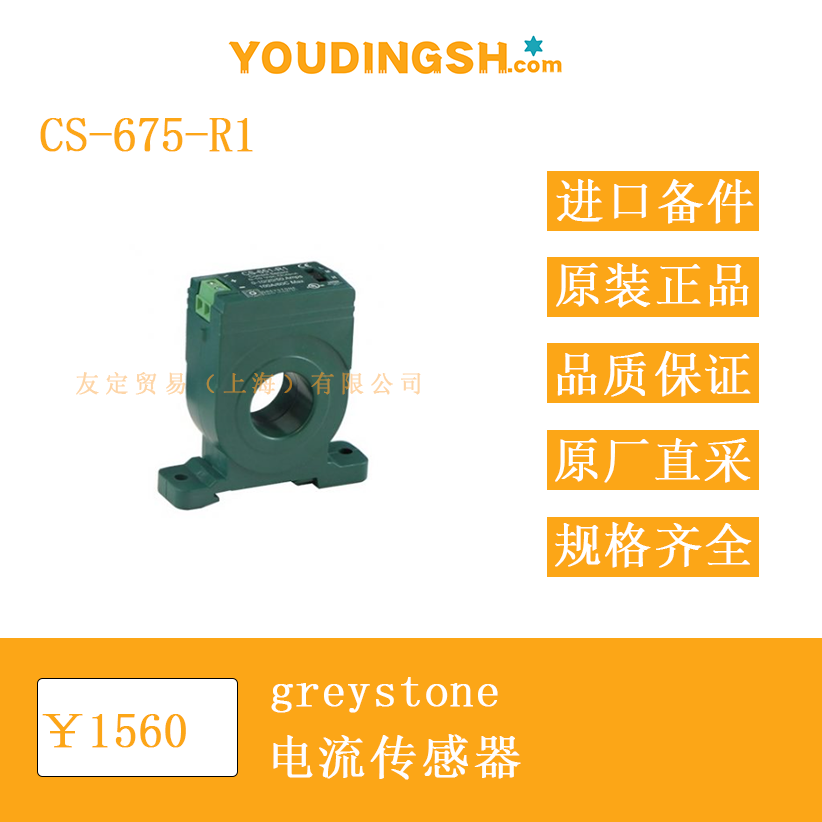

CS-675-R1 隶属于 Greystone Energy Systems 推出的 CS-675 系列交流电流传感器。该型号以开口式穿芯结构为主体，外壳由 ABS/PC 混合塑料制成，阻燃等级 UL94-V0，可在配电柜或设备内部直接安装。传感器通过 20.3 mm 中心孔径穿入单根导线即可检测线路电流，无需断开被测回路。内部集成真有效值测量电路，可将 50/60 Hz 以及 20 Hz 至 400 Hz 范围内的交流电流转换为工业常用的 4-20 mA 电流环信号，便于与楼宇自动化、PLC 或 DDC 系统连接。整机采用 15-30 Vdc 两线制回路供电，现场布线简单，无需额外电源模块。

功能特点
CS-675-R1 在内部使用 RMS-to-DC 转换器，可对含有谐波、相位控制或变频驱动的复杂波形进行真有效值计算，避免平均整流方式带来的误差。量程侧边的拨码开关允许用户在 0-10 A、0-20 A 与 0-50 A 三档之间切换，使同一硬件能够覆盖多种负载规格。面板上设有零点与量程微调电位器，可在 ±2 % 满量程范围内进行细调，方便现场校准。输出信号为 4-20 mA 回路电流，与大多数模拟量采集卡兼容；当电源为 24 Vdc 时，负载电阻可高达 600 Ω 以上，满足长距离传输需求。传感器内部采用 600 Vac 绝缘导线设计，可在 600 Vac 及以下系统安全运行。响应时间典型值 500 ms，可平滑反映负载波动，适用于泵、风机、压缩机等惯性较大的设备监控。

选型指南
选型时首先确认被测电流范围：CS-675-R1 提供 0-10 A、0-20 A、0-50 A 三档，若线路长期电流接近或超过 50 A，应选择 CS-675-R2 或 CS-675-200 型号。其次确认系统电源：传感器采用 15-30 Vdc 回路供电，需保证电流环电源在此区间且纹波小于 5 %。再次确认输出接口：4-20 mA 输出可直接接入 PLC、DDC、记录仪或楼宇控制器的模拟量输入；若控制器仅接受 0-10 V 信号，需在外部并接 250 Ω 精密电阻转换。安装空间方面，传感器本体宽度 67 mm、高度 68.6 mm、厚度 24.1 mm，需确保配电柜内保留足够穿线及散热空间。电缆入口支持 14-22 AWG 导线，建议使用屏蔽双绞线以降低电磁干扰。若现场环境温度可能低于 -15 °C 或高于 60 °C，应考虑机柜加热或通风措施。

技术参数
测量范围：0-10 A / 0-20 A / 0-50 A，通过侧面开关选择
连续过载：3 倍量程
精度：±2 % 满量程（5-100 % 量程区间）
输出信号：4-20 mA，两线制
回路电源：15-30 Vdc，极性保护
最大负载：>600 Ω @ 24 Vdc
频率范围：20 Hz – 400 Hz
响应时间：0-90 % 阶跃 500 ms（典型）
绝缘等级：600 Vac，导体间
工作温度：-15 °C 至 60 °C
工作湿度：5 %RH – 90 %RH，无冷凝
端子规格：插拔式螺丝端子，适用 14-22 AWG
外壳材料：ABS/PC，UL94-V0
外形尺寸：67 mm（宽）× 68.6 mm（高）× 24.1 mm（深）
中心孔径：20.3 mm
安装方式：壳体顶部与底部各有一体成型安装耳，可螺丝固定或 DIN 导轨弹簧卡装
机构认证：cULus 列名，符合 RoHS、CE

产品尺寸
CS-675-R1 呈扁平长方体，宽 67 mm、高 68.6 mm、深 24.1 mm，中心孔直径 20.3 mm，可穿过单根带绝缘导线或母排。壳体四角设有 3.2 mm × 5.5 mm 椭圆安装孔，孔中心距横向 55.9 mm、纵向 55.9 mm，可用 M3 或 M4 螺钉直接固定在金属底板或绝缘板上。壳体正面左侧为 LED 指示灯，右侧为量程选择开关与调零、调幅电位器；顶部为插拔式端子排，端子排中心线距离壳体边缘 10 mm，方便螺丝刀操作。整体重量不足 150 g，安装后不会给机柜增加明显负重。若采用 DIN 导轨弹簧卡装，可直接扣合在 35 mm 导轨上，无需额外支架。

应用领域

CS-675-R1 多用于监测单相或三相交流回路中的负载电流，典型应用包括：楼宇自动化系统中的泵、风机、冷却塔电机状态监测；工业 PLC 或 DDC 系统对输送带、压缩机、机床主轴的能耗记录；能源管理系统对照明回路、插座回路的实时计量；实验室或测试台对变频驱动、可控硅调功设备电流波形的采集；远程监控平台通过 4-20 mA 信号实现电流越限报警。由于传感器具备真有效值测量能力，也适用于非正弦电流场合，如变频器输出侧、软启动器后端或相位角调光回路。安装时只需将单根相线穿过中心孔即可，无需断电，便于改造现有系统。

​
