产品介绍

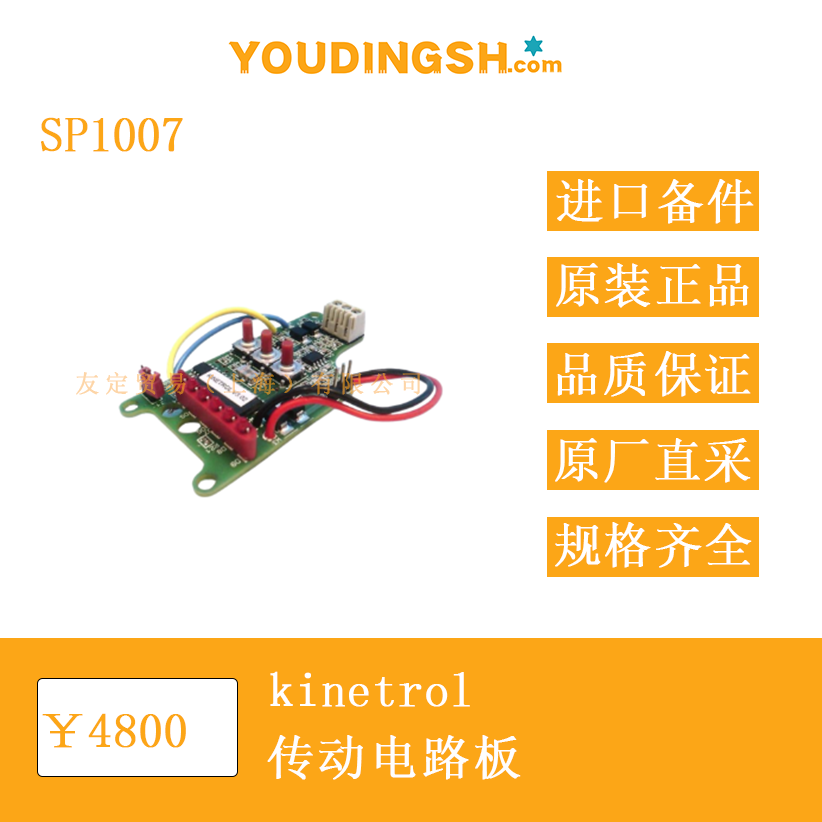

SP1007 由英国 Kinetrol 公司设计并制造，是一块安装在旋转执行器内部的紧凑型传动控制电路板，用于把 24 Vdc 开关信号或比例信号转换成驱动执行器气动阀组的电磁阀动作。整板采用环氧涂覆工艺，能够适应阀门附近常见的潮湿、粉尘及油污环境。配套插座与端子均符合工业级插拔寿命要求，现场更换时无需重新布线。标准版本供货时已预装工厂程序，通电后即可识别执行器行程，用户也可通过外置手操器或上位机在现场进行行程与信号标定。

功能特点
电路板核心为低功耗 MCU 与两组功率 MOSFET，可直接驱动 24 Vdc 单线圈或双线圈电磁阀，输出电流可达 1 A，连续运行时温升低于 20 K。板上内置 12 bit ADC，用于采集位置反馈电位器或霍尔元件信号，位置分辨率 0.1 % 全程。信号输入端兼容干接点、Namur、三线 PNP、二线 4-20 mA 或 0-10 V，用户通过拨码开关即可切换，无需更换硬件。失电保持功能利用 470 µF 电解电容与低功耗 MCU，在 24 Vdc 电源中断 200 ms 内仍可记录当前位置，电源恢复后自动回到掉电前状态。板载双色 LED 指示运行、故障、校准三种状态，方便巡检。所有接口具备反接、短路及浪涌保护，符合 EN 61000-6-2 抗扰度要求。

选型指南
选型时需首先确认执行器扭矩范围与电源规格：SP1007 适用于 Kinetrol 系列 07 至 30 规格执行器，对应输出转角 90°、120° 或 180°。若现场仅有 24 Vdc 开关量，则选用标准开-关型；若上位机输出 4-20 mA，则选择比例调节型，比例型同样支持失电安全位设定。若环境温度长期高于 70 °C，应订购扩展温度版本，板上元件改选汽车级规格。对于振动强烈的管线，可选加固型插针及额外硅胶缓冲垫。电缆出线方向有顶部、侧面两种，订货时需注明。安装底板已预留 M3 安装孔，可直接替换旧板，无需重新加工支架。

技术参数
供电电压：24 Vdc ±20 %，纹波 < 5 %
功耗：待机 0.3 W，驱动 3 W
输出驱动：单线圈或双线圈电磁阀，最大 1 A
输入信号：干接点、Namur、三线 PNP、4-20 mA、0-10 V
位置反馈：电位器 1 kΩ 或霍尔 0-10 V
位置精度：±0.5 % 全程
重复精度：±0.2 %
响应时间：≤ 200 ms（信号到阀动作）
失电保持：掉电 200 ms 内位置记忆
工作温度：-20 °C 至 +70 °C（扩展型 -40 °C 至 +85 °C）
存储温度：-40 °C 至 +85 °C
湿度：5 % 至 95 % 无凝结
防护等级：IP66 当安装在执行器内部
接口：M12 8 针连接器，电缆外径 6–8 mm
EMC：EN 61000-6-2、EN 61000-6-4
外形尺寸：100 mm × 70 mm × 25 mm
重量：约 95 g

产品尺寸
电路板呈长方形，长 100 mm、宽 70 mm、高 25 mm，四角留有 φ 3.2 mm 安装孔，孔距 90 mm × 60 mm。M12 连接器位于短边中心，可旋转锁定，插拔次数大于 100 次。LED 窗口位于连接器对侧，便于在阀门侧面观察。板上所有元件高度不超过 20 mm，确保安装在执行器端盖后仍有 5 mm 以上间隙。电缆出线后通过 PG7 接头固定，弯曲半径 ≥ 20 mm。若执行器端盖空间受限，可选短体连接器，整体高度降至 18 mm。安装时仅需一把 2.5 mm 内六角扳手即可完成固定与接线，维护时间小于 5 min。

应用领域

SP1007 主要配套 Kinetrol 弹簧复位或双作用气动执行器，用于化工、制药、食品饮料、水处理、暖通空调、能源等行业的球阀、蝶阀、旋塞阀、风门等旋转装置。典型场景包括：反应釜进料阀的远程两位控制，发酵罐尾气调节阀的比例控制，楼宇空调新风风门的楼宇自控系统接口，纯水制备系统中 RO 膜冲洗阀的定时控制。其 24 Vdc 供电与多信号兼容性，可直接接入 PLC、DCS、BMS 或现场总线 I/O，无需额外转换模块。对于防爆区域，可配合 Ex d 隔爆型执行器使用，电路板位于增安腔内，符合 Zone 2 安装要求。

​
