产品介绍

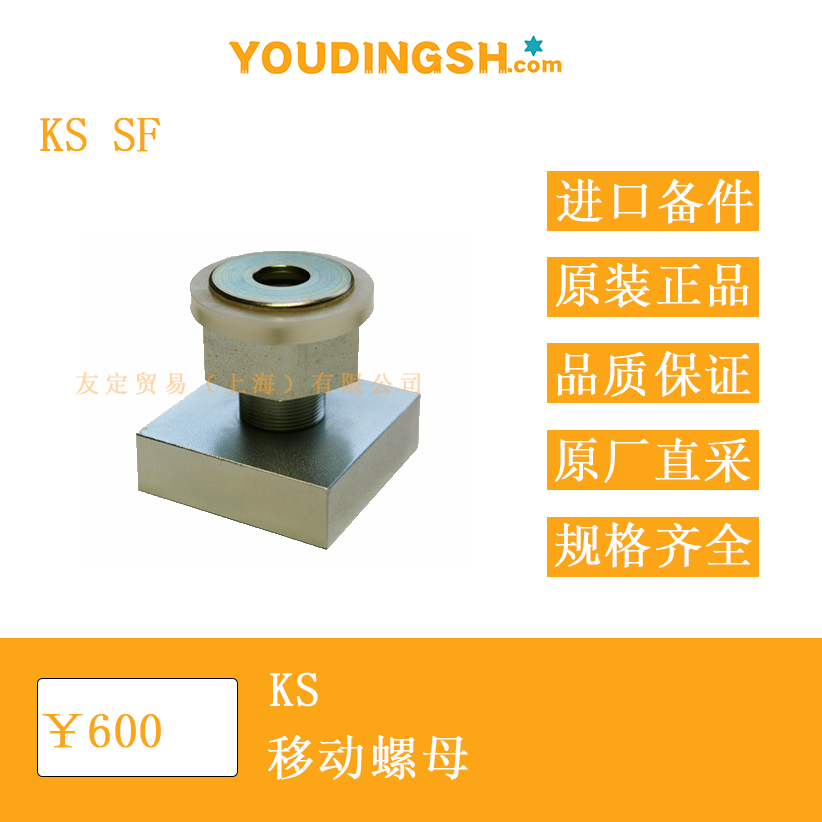

KS SF 系列移动螺母由德国 KS 公司生产，适用于需要快速夹紧、张紧或定位的机械系统。产品采用整块钢板经机加工与热处理制成，表面全部镀锌，可在一般工业环境中抵御锈蚀。型号中“SF”代表配有 Condisc 凹形支撑盘，该支撑盘与螺母主体为一体化结构，无需额外垫片即可适配圆形或平面被夹持件。整件重量 1.9 kg，一人即可徒手搬运和安装。其设计目标是在不破坏被夹持件表面的前提下，提供均匀、可靠的轴向力传递。

功能特点
移动螺母内部为梯形螺纹，螺距与牙型经磨削加工，保证与常见螺杆配合顺畅。Condisc 支撑盘呈碗状，外径略大于螺母外缘，可在 60–80 mm 行程范围内保持与工件的线接触，减少点压痕。螺母两侧设有滚花面，便于手动快速旋入或退出。整个机构无需在工件上预先钻孔，安装时只需将螺杆穿过中心孔，旋上螺母并拧紧即可施加夹紧力。Condisc 与主体之间无焊接缝，避免应力集中。表面镀锌层厚度≥8 μm，盐雾试验 48 h 无红锈，可满足室内或一般户外使用要求。

选型指南
选型时首先核对所需夹紧行程：KS SF 移动螺母的有效位移范围为 60–80 mm，若行程不足，应选用更长螺纹长度的型号。其次确认被夹持件形状：Condisc 适合圆管、圆棒或平面，若工件为尖锐棱角，可改用平面支撑盘版本。再次评估所需夹紧力：KS SF 额定承载 200 kN，实际使用时建议保留 20 % 以上裕度，并校核螺杆强度。若环境温度高于 120 ℃，应改用不锈钢或表面磷化处理的版本。安装空间方面，螺母外廓 80 mm × 80 mm × 24 mm，需确保四周留有扳手或手旋空间。配套螺杆直径通常为 M30 或 M36，牙型为梯形 T30×6 或 T36×6，用户需自备或单独订购。

技术参数
板材尺寸：80 mm × 80 mm × 24 mm
最小位移：60 mm
最大位移：80 mm
锚固方式：无需钻孔
额定负载：200 kN
移动螺母钳口开度：55 mm
支撑形式：带 Condisc 凹形支撑盘
表面处理：镀锌
重量：1.9 kg
工作温度：-20 ℃ 至 +120 ℃
螺纹规格：梯形 T30×6（公称示例，可按需匹配）
安全系数：≥2（按 200 kN 额定载荷计算）

产品尺寸
KS SF 移动螺母整体呈方柱形，外廓 80 mm × 80 mm，厚度 24 mm。中心螺纹孔轴线与四边平行，孔口倒角 1 mm × 45°，便于螺杆导入。Condisc 外径 90 mm，深度 7 mm，内球面半径 40 mm，可与直径 40–80 mm 圆棒形成线接触。螺母四角倒圆 R5，防止搬运时划伤手部。两侧滚花面高 2 mm，宽度 15 mm，可在油污环境中提供足够摩擦力。顶面激光打标 KS SF 200 kN，便于快速识别型号与承载等级。整件重心位于几何中心，单手即可平衡提起。包装采用瓦楞纸箱，内部泡沫托模，运输跌落高度 1 m 无损伤。

应用领域

KS SF 移动螺母常用于钢结构预拼装、桥梁张拉临时锚固、风电叶片模具定位、船舶分段合拢、液压机滑块锁紧、舞台桁架拉索张紧等场合。其无需钻孔的安装方式特别适合已涂装或不允许二次破坏的工件；200 kN 承载能力足以满足大多数张拉夹具需求；镀锌表面在一般车间或露天工地均能提供可靠防锈保护。用户只需配合高强度螺杆与千斤顶，即可快速完成张拉、支撑或定位作业，拆卸时反向旋转即可，无需额外工具。

​
