产品介绍

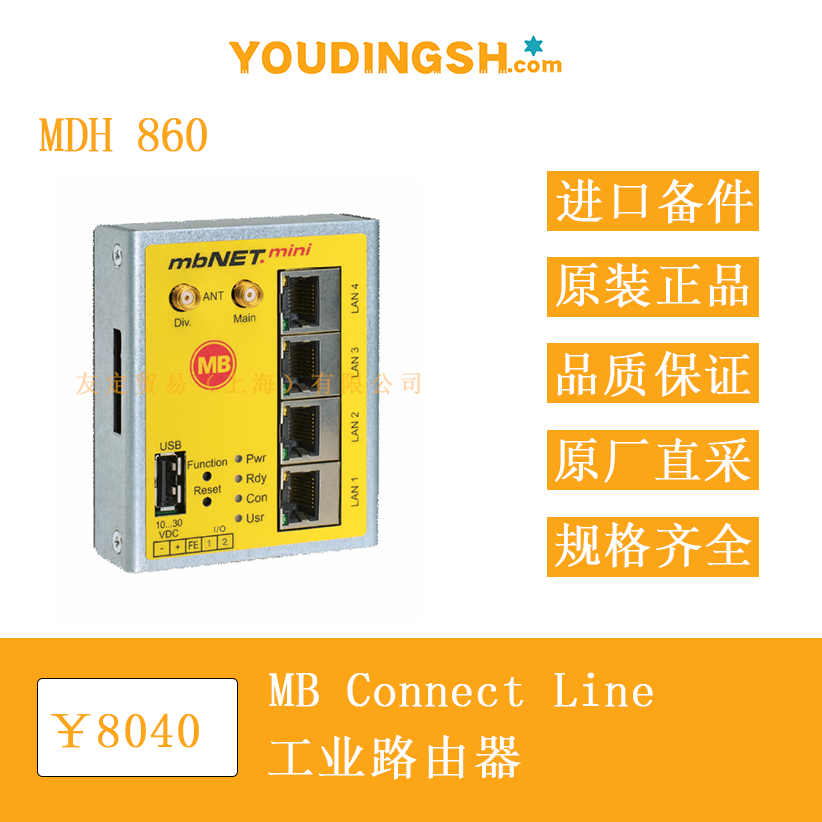

MDH 860 由 MB Connect Line GmbH 设计，是一款面向 DIN 导轨安装的紧凑型工业路由器，适用于在干燥环境中为以太网设备提供稳定、安全的远程接入与数据交换通道。硬件版本为 HW02/HW03，固件自 V 2.2.0 起已全面支持 mbCONNECT24 云服务平台。整机集成 3 端口以太网交换机、1 个 WAN 接口、2 个可配置 I/O 端子、USB 2.0 Host 接口及完备的网络安全功能，无需额外模块即可实现远程维护、数据采集与 M2M 通信。外壳为全金属结构，重量不超过 240 g，可直接卡入 35 mm DIN 轨道，安装深度仅 92.5 mm，为控制柜节省空间。

功能特点
路由器采用 454 MHz 工业处理器与 128 MB 随机存储器，支持 10/100 Mbit/s 全双工或半双工自适应以太网通信，并具备 Auto-MDI/X 功能，无需区分直通或交叉线缆。WAN 口支持静态 IP、DHCP 客户端以及 1:1 NAT、端口转发与状态检测防火墙，可在本地网络与外部网络之间建立安全边界。内部 OpenVPN 客户端支持预共享密钥或 X.509 证书认证，加密算法采用 AES-256-GCM，数据隧道与密钥协商通道分离，保障远程会话的完整性与保密性。两个 I/O 端子可独立设为数字量输入或数字量输出，输入高电平 8–30 V DC，低电平 0–3.2 V DC；输出驱动能力 0.5 A/30 V DC，可直接控制小型继电器或读取干接点状态。USB Host 接口可连接存储器或串口适配器，实现本地日志缓存或现场调试。整机无风扇，运行噪声低于 30 dB，支持 NTP 客户端与服务器功能，确保全网时间同步。电源输入 10–30 V DC SELV 电路，典型功耗 250 mA@24 V，满载（含两路输出及 USB）不超过 1.8 A@24 V，可在 24 V 工业母线上直接取电。LED 指示灯提供电源、状态、VPN 隧道及 I/O 通道的实时反馈，便于现场巡检。

选型指南
选型时首先确认通信需求：若仅需以太网远程维护，基本型即可满足；若后续计划接入 4G 或 Wi-Fi，应直接选择带 LTE 模块的 MDH 862 系列或 Wi-Fi 模块的 MDH 863 系列，以避免重复投资。其次评估供电方式：机柜若已布 24 V DC，可直接使用 MDH 860；若仅有 230 V AC，应选配外部 24 V 电源模块。再次核对环境：MDH 860 工作温度 -40 °C 至 +75 °C，湿度 0–95 % 无凝结，适合干燥环境；若存在凝露或粉尘，应选用 IP54 以上防护外壳或额外加装防尘罩。I/O 数量若超过 2 路，可通过 USB 扩展串口或以太网 IO 模块；若需多点 VPN 隧道，应确认 mbCONNECT24 平台授权数量。安装前需预留 35 mm DIN 导轨空间 69 mm × 92.5 mm，并确保柜内通风良好。

技术参数
处理器：454 MHz
内存：128 MB RAM
以太网：3 × LAN 10/100 Mbit/s，1 × WAN 10/100 Mbit/s
I/O：2 路可配置数字量输入或输出，30 V DC / 0.5 A
USB：USB Host 2.0，最大 500 mA
VPN：OpenVPN 1 隧道，AES-256-GCM
电源：10–30 V DC SELV，典型 6 W，满载 43 W
隔离：输入/输出/电源 4 kV DC
工作温度：-40 °C 至 +75 °C
存储温度：-40 °C 至 +85 °C
湿度：0–95 % 无凝结
防护：IP 30（所有接口插满）
尺寸：69 mm × 38.5 mm × 92.5 mm (宽 × 深 × 高)
重量：≤240 g
外壳：金属，DIN 导轨安装符合 EN 50022
EMC：EN 55022、IEC 61000-4-3/4/5/11/13
认证：CE、UKCA

产品尺寸
路由器外壳为金属挤压型材，表面黑色阳极氧化。宽度 69 mm，深度 92.5 mm，高度 38.5 mm，可垂直或水平卡入 35 mm DIN 导轨。顶部中央为电源端子，左侧为 3 个 LAN 口，右侧为 1 个 WAN 口，接口均为 RJ-45，具备金属屏蔽壳体。前面板左侧为 2 个 I/O 端子，采用 3.5 mm 间距螺丝端子；右侧为 USB-A 接口，带防尘塞。LED 指示灯位于顶部边缘，依次为 PWR、SYS、VPN、I/O1、I/O2，视角 120°，便于在机柜门关闭时观察。整机重心靠近 DIN 卡扣，单手即可拆装，无需额外工具。

应用领域

MDH 860 适用于各类需要远程访问 PLC、HMI、摄像机或服务器的工业场景。典型应用包括：包装机械制造商对全球设备的远程诊断与程序更新；水处理厂将本地 SCADA 数据通过 VPN 隧道上传至云端；仓储物流中心利用 I/O 端子采集门禁与温湿度信号，并通过以太网集中管理；汽车生产线在调试阶段为机器人控制柜提供安全的临时外网接入。其宽温设计、低功耗与 DIN 导轨安装方式，使其在控制柜、配电箱、移动设备或户外机柜中均能可靠运行。

​
