产品介绍

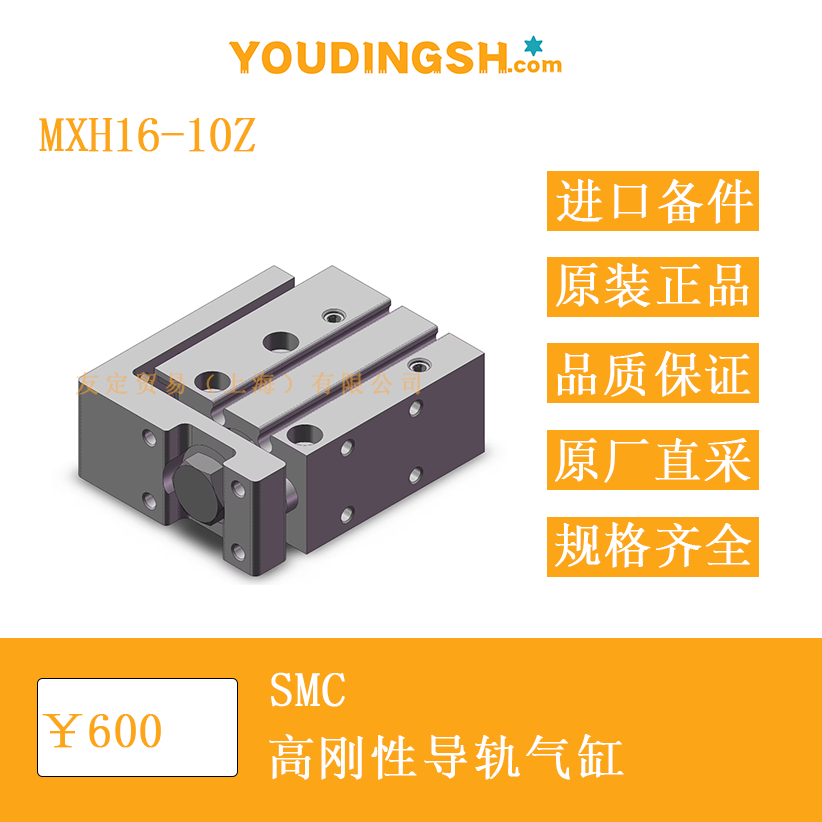

SMC MXH16-10Z 是一款由日本 SMC 公司设计、美国工厂组装的高刚性导轨气缸。该型号将薄型气缸与精密线性导轨整合于一体，通过刚性壳体与循环滚珠轴承导轨，为负载提供直线运动与力矩支撑。缸径 16 mm、行程 10 mm 的紧凑尺寸使其适合在狭窄空间内完成抓取、定位、夹紧等动作。气缸前端面与侧面均设有螺纹孔，可直接安装支架或转接板，减少额外设计。整体采用铝合金本体与不锈钢导轨轴，兼顾轻量与耐腐蚀需求。出厂时内部已预润滑，用户在正常使用条件下无需频繁维护。

功能特点
MXH16-10Z 将气缸与导轨共用同一铝型材基座，气缸活塞杆与导轨滑块刚性连接，可避免传统气缸加外置导轨产生的同轴误差。导轨滑块内置四列滚珠，承载能力足以承受径向与侧向载荷，减少悬臂结构带来的振动。气缸端面设有缓冲垫，可在行程末端吸收活塞冲击，降低噪音。气缸与导轨的密封系统采用丁腈橡胶与聚氨酯复合密封圈，可在 0.15 – 1.0 MPa 的气压范围内保持低泄漏。导轨滑块上方预留两排 M3 与 M4 螺纹孔，方便安装手指、连接板或小型夹具。整体防护等级为 IP40，适用于一般工业环境，若需防尘，可加装波纹管或护罩。

选型指南
选型时应根据负载质量、行程需求以及安装方式综合评估。缸径 16 mm 在 0.5 MPa 气压下理论输出力约为 100 N，考虑摩擦与效率，推荐负载不超过 60 N。若负载较大或需承受较大弯矩，应选择更大缸径或缩短悬臂长度。行程 10 mm 适合微小位移场合，如电子元件压装、微距定位；若行程不足，可查阅同系列 20、25、30 mm 等规格。安装面可选择前端面或侧面，通过标准螺孔直接固定于支架或底板。供气接口为 M5 内螺纹，配管外径 4 mm 或 6 mm 均可；若需调速，可在气缸两端加装节流阀。使用温度范围 5 °C – 60 °C，若低于 5 °C，应选用低温润滑脂；若高于 60 °C，需咨询制造商更换密封件。

技术参数
缸径：16 mm；行程：10 mm；动作方式：双作用；使用流体：压缩空气；使用压力范围：0.15 – 1.0 MPa；环境及流体温度：5 °C – 60 °C；活塞速度：50 – 500 mm/s；缓冲：两侧橡胶垫；润滑：出厂已润滑，后续使用普通透平 1 号油即可；导轨类型：循环滚珠轴承，四列哥特式沟槽；导轨滑块重复定位精度：±0.05 mm；导轨允许静力矩：Mx 1.0 N·m、My 1.2 N·m、Mz 1.2 N·m；接管口径：M5 × 0.8；磁环：标准配置，可配合磁性开关；本体材质：铝合金阳极氧化，导轨轴不锈钢；重量：约 0.26 kg。

产品尺寸
整体长度 82 mm，宽度 40 mm，高度 28 mm；气缸中心到导轨中心距离 18 mm；前端面孔位：M4 深 6 mm，间距 16 mm；侧面孔位：M4 深 6 mm，间距 24 mm；活塞杆端外螺纹 M5 × 0.8，长度 8 mm；导轨滑块上方螺纹孔：M3 深 4 mm，间距 15 mm，M4 深 6 mm，间距 20 mm；安装面到活塞杆顶端距离 22 mm；底部安装孔：M4 通孔，沉孔直径 7 mm，深 4 mm；供气孔位于侧面，中心距底面 14 mm；磁性开关沟槽位于本体两侧，宽 2.5 mm，深 3 mm，可安装 D-M9 系列磁性开关。

应用领域

MXH16-10Z 常用于电子与半导体制造设备中极短行程的芯片吸取、元件压装或焊点检测工位。在医疗分析仪器的试剂针移动机构中，该气缸配合精密导轨可实现 ±0.05 mm 的重复定位，保证取样精度。小型装配自动化产线将其用于螺丝拧紧、标签贴合、微型零件夹取等动作，紧凑结构节省空间。实验室自动化平台利用该气缸完成试管盖开合、微量注射器定位等任务。包装机械中的小型封口、压痕或打标单元也可采用此型号，以刚性导轨减少振动带来的位置漂移。由于本体材质耐腐蚀，亦可用于食品或化妆品行业的灌装设备，在清洗工况下保持稳定运行。

​
