产品介绍

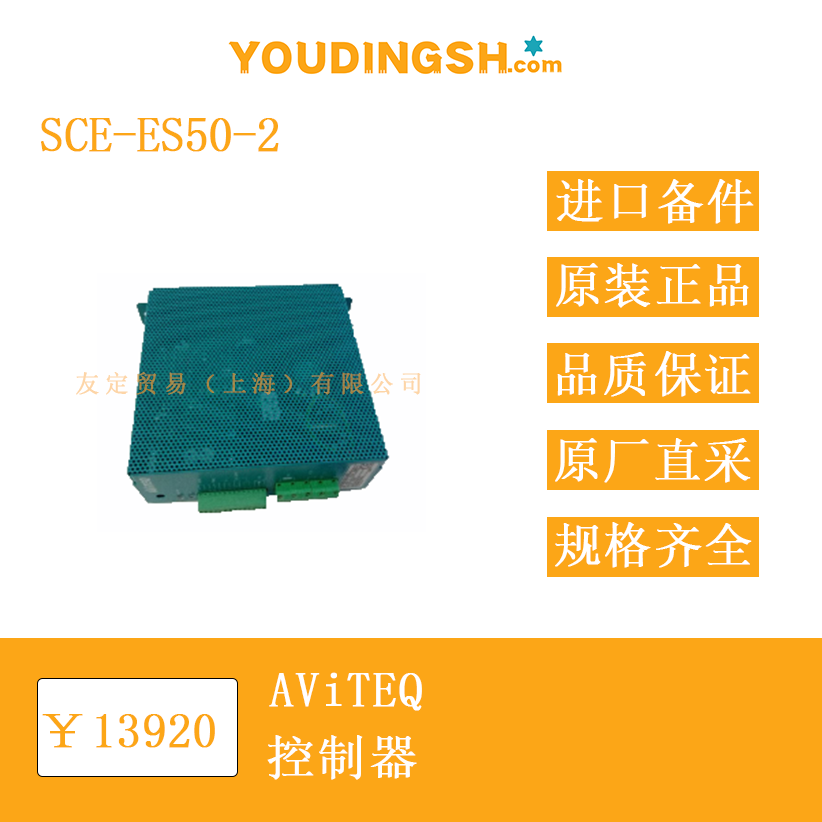

AViTEQ SCE-ES50-2 控制器由德国 AViTEQ Vibrationstechnik GmbH 生产，外壳为面板安装式（IP20），用于调节电磁振动器的输出幅值。该单元通过相位控制原理工作，以 50 Hz 电网为基准，输出频率固定为 50 Hz。控制器内部包含电压调节电路、状态继电器、外部使能端口以及用于手动调节幅值的旋钮电位器。产品出厂时已完成频率匹配，用户仅需完成电源、振动器与外部控制信号的接线即可投入使用。

功能特点
控制器支持两种幅值设定方式：机壳侧方的 1 kΩ 线性电位器旋钮，或外部 0–10 V DC、4–20 mA、0–20 mA 信号。电位器旋钮带有 0–10 刻度，便于现场直观调节；外部端口可直接与 PLC、DCS 等系统连接，实现远程或程序控制。状态继电器提供无源触点，可反馈“电网有电且已启动”状态，便于上位系统监测。启动与停止既可通过内部短接桥，也可由无源触点、光耦或 24 V DC 信号完成。内部电路已按工业电磁兼容规范设计，外壳为金属底板加阻燃塑料框，可抑制射频干扰并具备一定的防尘能力。

选型指南
在选型阶段，应先确认电网频率、电网电压以及振动器的额定电压。SCE-ES50-2 适用于 50 Hz 电网，若现场为 60 Hz，应改选对应 60 Hz 型号。振动器的额定电压须与控制器输出电压区间一致；若振动器来自其他制造商，需核实其连接参数，否则可能导致振动器损坏或输出不足。控制器额定电流 15 A，若振动器峰值电流超过此值，应选更大规格的 DN 或 EN 系列。安装位置若为开关柜内部，面板安装式（IP20）即可满足要求；若放置于现场立柱或室外箱，需改选柜式（IP55）版本。对于需要 PLC 联动的场合，需确认 PLC 输出信号类型，并准备屏蔽电缆以降低干扰。

技术参数
电网频率：50 Hz
输出振动频率：50 Hz
电网电压范围：380–420 V AC（±10 %）
额定输出电流：15 A
最大内部功耗：约 45 W
外部控制输入：0–10 V DC（输入阻抗约 200 kΩ）、4–20 mA 或 0–20 mA（负载电阻 250 Ω）
状态继电器：最大 30 V DC 0.3 A 或 125 V AC 0.3 A
启动/停止接口：无源触点、光耦、+24 V DC 信号
外壳防护等级：面板安装式 IP20
允许环境温度：运行 –5 °C 至 +50 °C，储存 –25 °C 至 +65 °C
允许相对湿度：≤80 %，无凝露
安装海拔：≤1000 m；超出需咨询制造商
重量：约 2.2 kg

产品尺寸
面板安装单元的外形为矩形，高 200 mm、宽 120 mm、深 110 mm。前面板提供电位器安装孔，孔径 10 mm，中心距 40 mm。安装时需在开关柜背板或安装板上开 4 个 Ø4.5 mm 固定孔，孔位尺寸详见随机附带的钻孔图。控制器背部留有 20 mm 高的散热鳍片，要求上下方各保留约 50 mm 通风空间。电位器旋钮、刻度盘及指针作为附件单独包装，用户可根据操作位置将其安装在柜门或面板外侧。

应用领域

该控制器与电磁振动器配合，用于振动给料、振动输送、振动筛分等场合。常见于矿石、化工、食品、回收等行业的定量给料或散料输送环节。在包装线上，可通过外部 4–20 mA 信号实现按批次调整振幅，以适应不同物料的流动特性；在矿山粗碎前段，可利用状态继电器将“运行/停止”信息接入中控室，实现远程连锁。由于其输出频率与 50 Hz 电网同步，亦适用于需要稳定振动频率的实验或计量场景。

​
