产品介绍

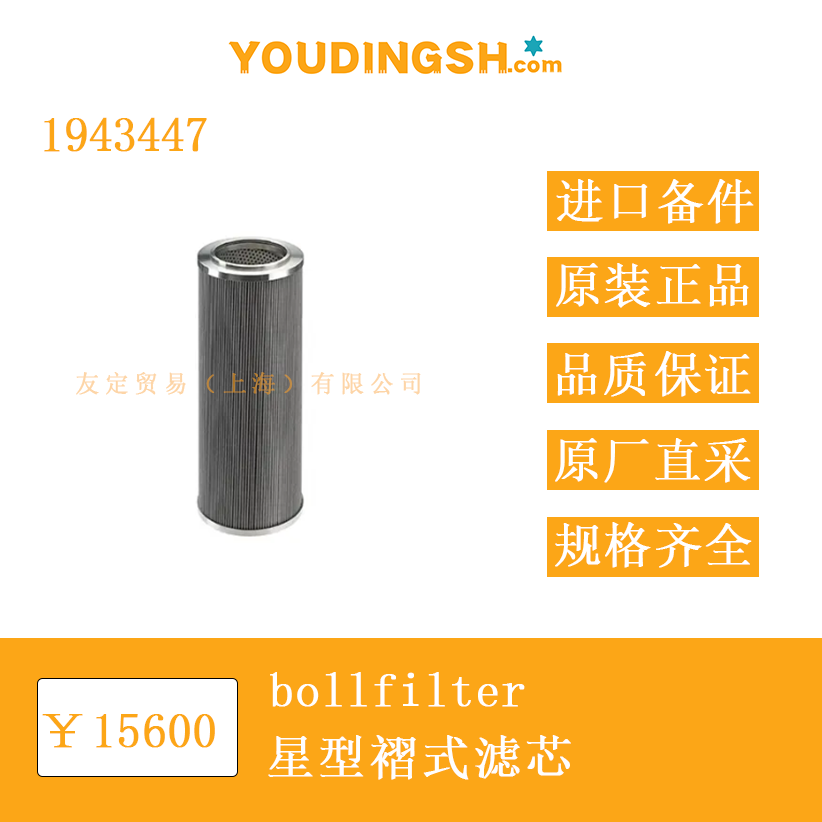

德国 bollfilter 1943447 星型褶式滤芯是一款用于单筒及双筒液体过滤器的可清洗滤网元件。滤芯由不锈钢丝网折叠成星形后，套在圆柱形支撑体上，形成多层褶状结构。待过滤液体由外向内流动，颗粒杂质被截留在丝网表面，清洁液体则从内腔返回系统。该滤芯可与磁性插件配合使用，以捕捉铁氧体颗粒，延长清洗间隔。

功能特点
星型褶式结构在相同外径条件下提供了较大过滤面积，因而压降上升速度减缓，清洗周期相对延长。丝网材质为不锈钢，耐水、油、润滑剂和液体燃料的腐蚀，允许采用较细的编织规格，实现10 μm至250 μm的过滤等级。滤芯可拆卸后通过摇晃、浸泡、冲洗或压缩空气吹扫完成清洁，经干燥即可重复使用。磁性插件为可抽出式圆柱磁铁，清洁时取下擦拭即可恢复吸附能力。

选型指南
选型时应先确认过滤器类型：单筒过滤器需要在维护时停机，双筒过滤器可切换至备用滤芯继续工作。根据系统对清洁度的要求，在10 μm至250 μm范围内选择过滤等级；若液体中铁磁性颗粒含量较高，建议选用带磁性插件的版本。核查过滤器外壳的公称直径、密封槽尺寸及滤芯长度，确保替换件与现有压板、拉杆或手柄匹配。若系统已配备压差指示器，应确认指示器的报警值与滤芯的允许压降范围一致。

技术参数
过滤等级：10 μm、25 μm、40 μm、60 μm、100 μm、150 μm、250 μm
过滤材质：不锈钢丝网
中心支撑：不锈钢冲孔管
端盖材质：不锈钢或铝
密封形式：丁腈橡胶或氟橡胶O形圈
工作温度：–10 °C 至 +120 °C
允许压差：≤ 0.3 MPa（清洁状态）
磁性插件：可拆卸圆柱磁铁，表面镀镍
清洗方式：低压冲洗、浸泡、压缩空气吹扫
使用寿命：依据工况可达数百次清洗循环

产品尺寸
滤芯外径与长度依据过滤器外壳型号确定。以常见单筒型号 1.12.2 为例，外径约 70 mm，总长度约 120 mm；双筒型号 2.04.5 外径约 90 mm，总长度约 150 mm。端盖配置内螺纹或快拆手柄，便于拆装。磁性插件直径约 10 mm，长度略短于滤芯，可插入中心支撑管内。用户需核对过滤器铭牌或维护手册上的滤芯订货号，确保尺寸一致。

应用领域

该滤芯适用于润滑系统、液压站、燃油输送、冷却回路及试验台架等工业场景。在风电齿轮箱润滑系统中，可过滤润滑油中的磨损颗粒，减少齿轮与轴承的二次损伤。在柴油发电机组的燃油供给回路中，可去除水分及杂质，降低喷油泵磨损。在钢厂液压站，可配合磁性插件捕获氧化皮与铁屑，保持油液清洁。双筒配置常用于连续运行设备，如造纸机或挤压生产线，实现不停机维护。

​
