产品介绍

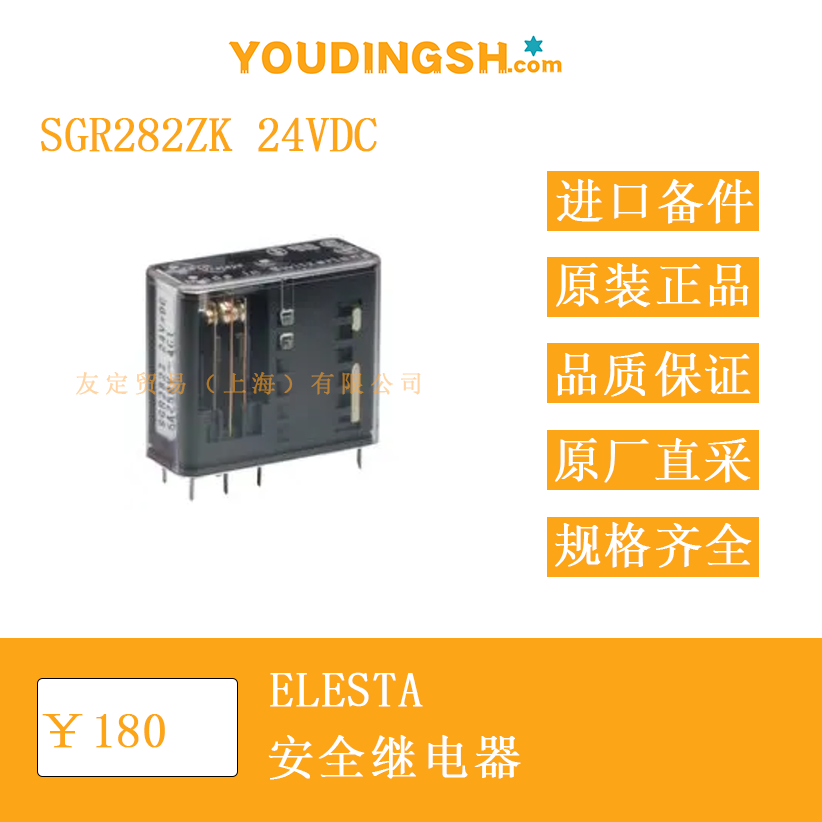

瑞士 ELESTA SGR282ZK 24VDC 安全继电器是一款印刷电路板安装的电磁继电器，带有强制导向触点，符合 IEC 61810-3 应用类型 A 与 B 的结构要求。该系列提供 2CO、1NO+1NC 两种触点组合，通过机械连杆确保动触点在任一触点粘连时仍保持同步位置，从而避免安全回路中常开与常闭触点同时闭合的风险。线圈额定电压 24 VDC，在 20 °C 条件下线圈电阻约 822 Ω，吸合电压 ≤16.8 V，释放电压 ≥2.4 V，典型功耗 0.70 W，保持功耗 0.21 W，适用于需要低保持功率的节能设计。

功能特点
强制导向机构使常开与常闭触点之间具备机械互锁，当其中一组触点发生熔焊时，另一组触点无法动作至相反状态，满足安全回路对故障自监测的要求。继电器提供双重或加强绝缘，空气间隙与爬电距离在 250 VAC 条件下分别达到 5.5 mm 与 14 mm，耐压测试 4000 Vrms / 1 min 或 5000 Vrms / 1 min，绝缘电阻在 500 VDC 测试条件下大于 100 MΩ。外壳材料阻燃等级 UL94/V-1，污染等级 2，过电压类别 III，可在 -40 °C 至 +70 °C 的环境温度内可靠工作。线圈极限温度 120 °C，热阻 50 K/W，允许长时间通电。继电器重量约 20 g，可任意方向安装，推荐相邻元件间距 ≥5 mm，便于散热与维修。

选型指南
选型时应首先核对安全回路所需的触点形式：若需要两组转换触点，可选 2CO 型号；若仅需一组常开加一组常闭，可选 VAR1 或 VAR2 型号。其次确认线圈电压，本款为 24 VDC，若系统使用 12 VDC 或 48 VDC，可查阅厂商提供的线圈数据表选择对应绕组。再次评估负载：每触点连续电流 8 A，阻性负载 AC-1 类别下可达 2000 VA，感性负载 AC-15 下为 240 V / 5 A，直流负载 DC-13 下为 24 V / 6 A；如电流或电压超出范围，应并联或串联触点或选更大规格继电器。最后核对安装方式：继电器为印刷板直插式，引脚间距 2.54 mm，配套提供 DIN 导轨插座与 PCB 插座，如需快速更换可选插座安装方案。

技术参数
触点数据：
- 触点材料 AgCuNi 镀金 0.2–0.4 μm
- 接触电阻 ≤100 mΩ（28 V / 100 mA 新件）
- 额定切换容量 AC-1：250 VAC 8 A 2000 VA
- 电气寿命 AC-1：0.1 Hz 10 % 占空比约 100 000 次
- 切换电压范围 5–250 VDC/VAC
- 切换电流范围 4 mA–8 A
- 切换功率范围 50 mW–2000 W/VA
- 浪涌电流 15 A 持续 20 ms
- 短路耐受 1000 A（配合 10 A gG/gL 熔丝，NO 触点）；1000 A（配合 6 A gG/gL 熔丝，NC 触点）

机械与电气性能：
 机械寿命 >10 × 10^6 次
 机械切换频率 ≤15 Hz
 吸合时间典型 12 ms（NO 闭合）
 释放时间典型 5 ms（NC 闭合）
 回跳时间 NO 典型 4 ms，NC 典型 8 ms
 抗冲击 16 ms 半正弦：NO >10 g，NC >2.5 g
 抗振动 10–55 Hz：NO >10 g，NC >1.5 g
 环境温度 -40 °C … +70 °C
 线圈极限温度 120 °C
 重量约 20 g
 保护等级 RT II（防手指接触）
 焊接温度 270 °C / 5 s

产品尺寸
继电器外形尺寸 30.2 mm × 12.7 mm × 15 mm（长 × 宽 × 高），引脚布局符合印刷板 2.54 mm 网格。引脚功能自左至右依次为线圈 A1、线圈 A2、COM1、NO1、NC1、COM2、NO2、NC2（2CO 版本），或线圈 A1、A2、公共端、常开、常闭（VAR1/VAR2 版本）。制造商建议 PCB 钻孔孔径 1.3 mm，元件面到焊盘边缘距离 ≥0.5 mm，以保证焊接强度与爬电距离。继电器顶部印有型号、线圈电压与生产日期，便于目视检查。若使用 DIN 导轨插座 SRD-SGR2 或 PCB 插座 SRP-SGR2，可将继电器插入插座后整体安装于 35 mm DIN 导轨或 PCB，便于维护更换。

应用领域

SGR282ZK 24VDC 安全继电器广泛用于工业安全回路、电梯控制、包装机械、机器人系统、过程自动化及轨道交通信号系统。其强制导向触点设计满足 EN ISO 13849-1 与 IEC 62061 对安全功能的要求，可用于急停回路、安全门监控、双手操作装置、光幕监控及安全地毯回路。在包装机械中，继电器可作为安全门开关的评估单元，当门被打开时切断电机驱动电源；在电梯系统，可作为限速器与安全钳之间的信号传递元件，确保在故障状态下仍保持安全回路完整性。由于继电器体积小巧，可直接焊接于控制板，亦可通过插座安装于 DIN 导轨，为系统集成提供灵活选择。
