产品介绍

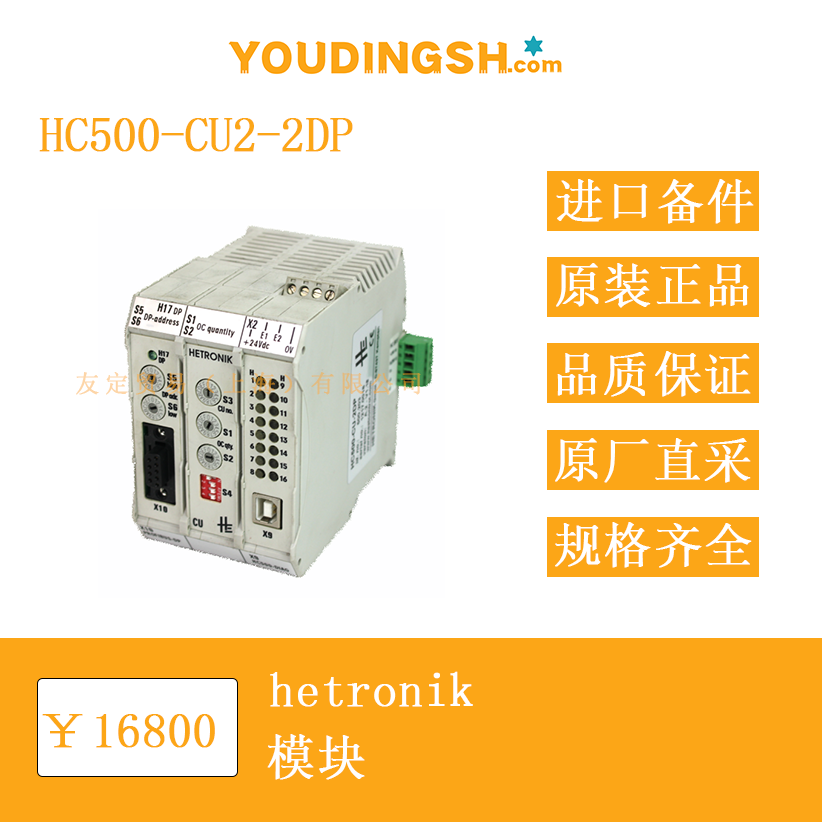

HC500-CU2-2DP 是由德国 HETRONIK GmbH 推出的加热控制单元（CPU Unit）模块，属于 HC500 系列分布式温度控制系统的一部分。该模块具备双 PROFIBUS-DP 接口与内部诊断总线，可与多达 64 路输出卡、电压单元、温度单元等设备联机运行，用于电阻加热元件的闭环控制。模块外壳采用 DIN 导轨安装结构，内置 24 V 直流逻辑电源输入，通过 LED 阵列与 Windows 软件 HC-DIAG2 实现本地及远程诊断。

功能特点
模块内部集成微处理器，可执行 PID 运算、软启动、功率补偿与过温保护策略。前面板布置 16 颗 LED，分别指示电源、输出卡状态、电压单元、温度单元、通信及故障信息，便于现场快速定位。通过 PROFIBUS-DP 主站或 HC-NET 内部总线，用户可在线读取每一路加热回路的电流、温度、占空比及故障代码。支持自动与手动两种操作模式，手动模式下可通过前面板按钮直接开启或关闭选定回路。模块支持热插拔，更换输出卡时无需断电。

选型指南
选型时首先确认系统规模：CU2-2DP 最多管理 64 路输出卡，若路数较少可考虑 CU1-1DP。确认通讯接口：本型号提供两个 PROFIBUS-DP 接口，如需以太网或 CANopen，请查阅同系列其他型号。确认电源与输出类型：输出卡分为继电器、固态继电器及可控硅三种，电流规格 10 A、16 A、25 A，根据加热器功率与电压选择。确认传感器：温度单元支持 K、J、T、Pt100 及 NTC，若需热电偶冷端补偿，应选用 TU-V2 版本。确认安装环境：模块工作温度 0–60 °C，若机柜内部超过该范围，应加装风扇或散热片。

技术参数
输入电源：24 VDC ± 20 %，典型功耗 8 W
输出卡容量：每卡 1–3 路，单路 10 A / 16 A / 25 A，电压 230 VAC 或 400 VAC
温度输入：8 路热电偶或 8 路 Pt100，分辨率 0.1 °C，精度 ± 0.5 % FS
控制算法：PID 自整定，周期 0.5–10 s 可调
通讯接口：2 × PROFIBUS-DP，9.6 k – 12 M bps，9 针 D-sub
内部总线：HC-BUS，24 V 供电，最多 64 节点
诊断接口：RS232/RS485（旧版）或 USB（新版）
保护功能：过温、过流、断线、短路、相序错误报警
工作温度：0–60 °C
储存温度：–20–70 °C
相对湿度：≤ 85 % 无凝露
外壳：DIN 导轨，阻燃 ABS，IP20
尺寸：约 90 × 72 × 58 mm
重量：约 200 g

产品尺寸
模块高度 90 mm，宽度 72 mm（4 DIN 模数），深度 58 mm（含端子）。前端 16 颗 LED 水平排列，下方为 9 针 PROFIBUS-DP 插座。底部提供 5.08 mm 间距可插拔端子，用于 24 V 电源、HC-BUS、温度传感器及故障输出。背部卡扣适配 35 mm DIN 导轨，两侧预留 5 mm 通风间隙。安装时无需额外工具，卡扣按下即可锁紧，拆卸时轻拉卡扣即可滑出。

应用领域

HC500-CU2-2DP 广泛应用于挤出机、注塑机、热成型机、干燥炉、硫化罐、焊接预热台及实验室加热平台。在塑料挤出生产线，模块通过 PROFIBUS-DP 与 PLC 通讯，实时调节各区加热圈功率，确保熔体温度均匀；在复合材料热压罐，模块配合多点热电偶监控模具温度，防止局部过热；在电池干燥隧道，32 路输出卡独立控制红外灯管，实现分区节能运行。模块亦可用于食品烘焙、橡胶硫化、玻璃退火等工艺，通过软启动与功率补偿降低电网冲击，延长加热元件寿命。

​
