产品介绍

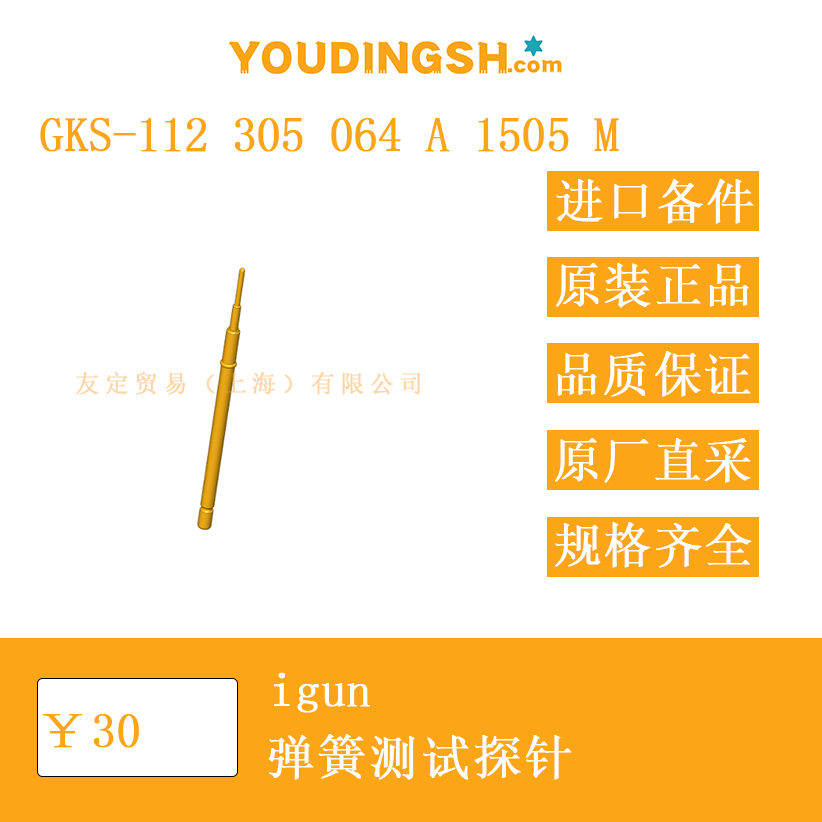

德国INGUN公司推出的GKS-112 305 064 A 1505 M弹簧测试探针，型号GKS-112-1665，属于螺旋旋入式结构，设计初衷是在存在振动或侧向、轴向附加力的使用场合中，避免探针从插座中意外退出。整支探针由不锈钢材质制成，可在-100 °C至+200 °C温度区间内保持机械与电气性能。其整体长度为38.8 mm，外径1.65 mm，适用于2.54 mm标准网格的测试环境。探针通过方形立柱与扭矩工具配合旋入插座，旋紧扭矩建议3–5 cN·m，安装后可保持牢固且不旋转。探针内置镀金触点，额定电流8 A，典型接触电阻低于20 mΩ，能够满足常规在线测试与功能测试的电流与信号需求。

功能特点
1. 螺旋安装结构：借助扭矩螺丝刀与配套批头，探针可旋入专用插座，安装后即使遭遇机械振动也不易松脱。
2. 温度适应性：不锈钢主体与镀金接触面共同保证在宽温区内的导电稳定性，适用于低温实验箱或靠近热源的老化测试台。
3. 可替换性：探针与插座采用快速更换设计，维护人员可在不拆除整组治具的前提下单独替换损坏部件，减少停机时间。
4. 行程与弹力：探针最大行程8 mm，预压0.5 N，工作行程4 mm时弹力约1.5 N，既能提供可靠接触，又不会过度压损被测焊盘。
5. 接触端形状：采用05号“bullet-nosed”全圆头，端面直径0.64 mm，材质为铍铜镀金，硬度与弹性均衡，适合接触细小焊点或金手指。

选型指南
选择该型号前，应先确认治具网格是否为2.54 mm；若被测板存在较高机械扰动或测试环境温差较大，不锈钢外壳与螺旋安装方式将提供额外的机械稳定性。若测试电流超过8 A或接触电阻要求更低，需考虑同系列更大直径或双弹簧结构型号。若被测点焊盘极小，0.64 mm圆头可兼顾接触面积与对位精度；若焊盘表面有阻焊膜或易划伤，应评估更软材质或更宽端面。安装时务必使用扭矩螺丝刀，旋紧力矩控制在3–5 cN·m，过紧可能损伤插座螺纹，过松则无法防松。探针需与KS-112 M插座配套，该插座焊尾为2.54 mm栅格，适合常规针床治具。若治具高度受限，可依据38.8 mm总长度及4 mm工作行程计算压板开孔深度，并留出维护余量。

技术参数
产品系列：GKS-112 M螺旋式
网格：2.54 mm
额定电流：8 A
典型接触电阻：<20 mΩ
总长度：38.8 mm
外径：1.65 mm
最大行程：8 mm
预压弹力：0.5 N
工作行程弹力：1.5 N（4 mm）
旋紧扭矩：3–5 cN·m
工作温度：-40 °C 至 +80 °C
可选不锈钢版工作温度：-100 °C 至 +200 °C
接触端：05号圆头，直径0.64 mm，材质铍铜镀金
兼容插座：KS-112 M
符合RoHS-3 6c版本要求

产品尺寸
探针总长度38.8 mm，外径1.65 mm，前端圆头突出长度在自由状态下约2.3 mm，后端方柱边长1.7 mm，用于与扭矩批头配合。插座KS-112 M高度约5 mm，焊接尾部长度3.3 mm，尾径0.64 mm，与探针尾端同轴。安装孔径需大于1.65 mm，推荐1.7 mm，以便探针顺畅滑动；压板孔径需大于2.3 mm，避免前端圆头与压板干涉。治具内探针到探针中心距需保持2.54 mm，边缘到板边至少1 mm，防止外壳与治具壁摩擦。

应用领域

该探针主要用于电子制造环节的在线测试与功能测试场景，例如大批量手机主板、汽车电子控制单元、工业自动化板卡在出厂前的短路、开路及关键信号验证。其不锈钢版本适合在低温环境或靠近发热元件的老化测试工位中长期使用。螺旋安装方式使其在需要频繁插拔、治具移动或伴随振动的传送带测试线中保持稳定接触。0.64 mm圆头可兼容0.3 mm以上直径的测试焊盘，适合高密度BGA、QFN、LGA封装下的小焊点。探针与插座组合亦常用于模块化治具，方便维修人员依据不同产品快速更换探针模块，缩短换线时间。

​
