产品介绍

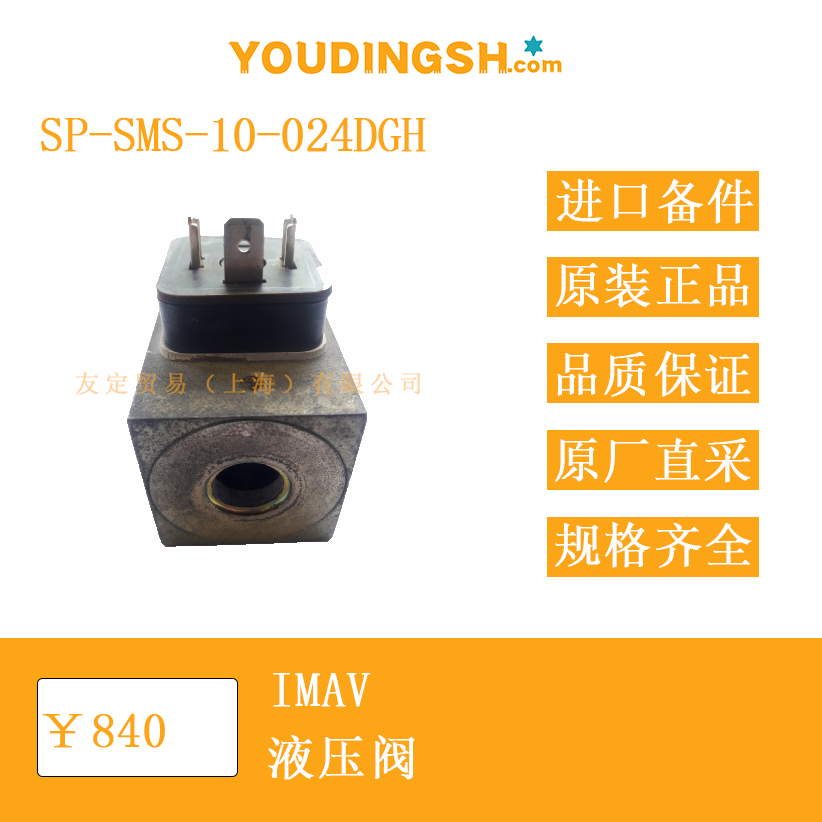

IMAV SP-SMS-10-024DGH 是一款来自欧洲的直动式电磁换向阀，阀体采用钢制加工，内部滑阀芯与阀孔经精密研磨配合，可在液压系统中实现通路切换或负载保持功能。该型号命名中的“10”代表通径规格10 mm，“024DGH”表示线圈电压24 V DC、插头形式为DIN 43650-A，整体结构紧凑，可直接安装在液压集成块或板式过渡板上。阀体表面经磷化处理，可防止运输及仓储期间的锈蚀；线圈外壳为玻璃纤维增强尼龙，耐热等级F，可在油污环境中长期运行。整个阀门设计思路以可维护性为核心，线圈、手动应急推杆及阀芯均可在不拆卸管路的情况下单独更换或检查，适合需要定期保养的移动或工业液压设备。

功能特点
该阀采用直动式电磁驱动，无需先导油源即可在额定压力下完成切换，简化系统回路并降低能耗。滑阀芯内部配置节流槽，可在换向过程中减缓压力冲击，降低冲击噪声。线圈具备IP65级防尘防溅能力，插头方向可旋转90°，便于在狭窄空间布线。阀体侧面预留M5测压口，可在不拆卸系统的情况下连接压力表或传感器，用于实时监测油口压力。手动应急推杆位于线圈顶部，当电气控制失效时，可手动推动阀芯实现功能切换，保障设备安全停机。阀芯弹簧采用铬钒合金钢丝，经喷丸强化处理，疲劳寿命与常温回弹性能均衡，可在频繁换向工况下保持力值稳定。

选型指南
在选用SP-SMS-10-024DGH之前，应确认系统额定流量不超过阀的标称流量范围，并核对油液粘度与清洁度要求。若使用矿物油基液压油，建议ISO VG32-VG68；若采用水乙二醇或磷酸酯，应检查密封件相容性。电压选择须与现场直流控制电源匹配，若系统仅有交流220 V，则需另配整流电源或选用交流线圈型号。安装方式分为板式与管式两种：板式安装需配合IMAV标准过渡板，管式安装需在阀体P、T、A、B口配置SAE、BSPP或NPT螺纹接头。对于存在压力波动或负载敏感的系统，可在回油口加装0.5 mm节流片，以进一步减缓换向冲击。若环境温度持续低于-20 °C或高于60 °C，应选用低温或高温线圈，或加装线圈防护罩。手动应急推杆的操作力与行程在出厂时设定，如需锁定或加长，可定制防尘帽或加长杆附件。

技术参数
通径：10 mm
额定压力：350 bar（P口）
最大流量：40 L/min（矿物油，40 °C）
内泄漏：≤15 mL/min（在350 bar、油温40 °C时测得）
换向时间：≤60 ms（在额定电压、油温40 °C时测得）
线圈电压：24 V DC ±10 %
线圈功率：30 W
绝缘等级：F级
防护等级：IP65（配DIN插头，正确安装密封垫圈）
油液温度范围：-30 °C 至 +80 °C
推荐油液清洁度：ISO 4406 20/18/15
安装位置：任意，优先水平安装以延长密封寿命
重量：约1.9 kg（含线圈与插头）

产品尺寸
阀体外形呈长方体，长110 mm、宽60 mm、高70 mm，四颗M8螺纹孔位于底面，孔距40 mm×28 mm。P、T、A、B四个油口位于同一侧面，螺纹规格为G3/8 BSPP，内螺纹深度12 mm。线圈直径36 mm，高度60 mm，插头位于顶部，可旋转90°，插头中心到阀体顶面距离45 mm。手动应急推杆位于线圈顶部中央，直径6 mm，行程约3 mm，顶部带防尘橡胶帽。阀体两侧各有一个M5测压口，中心距油口中心线25 mm。安装时底面与过渡板之间需放置厚度2 mm的O形密封圈，密封沟槽宽度4 mm、深度2.2 mm。若采用板式安装，过渡板厚度建议18 mm，油路孔径12 mm，孔口倒角0.5×45°以减少流动阻力。

应用领域

SP-SMS-10-024DGH 通常装配于工程机械、农业机械、塑料注射成型机、压铸机及冶金设备的液压回路中，用于控制油缸或马达的启停、换向及中位卸荷。在移动升降平台中，该阀可配合负载保持阀实现平台的安全锁定；在木材加工生产线，它可驱动夹紧缸快速换向，提高节拍；在风电叶片疲劳试验台，阀的直动特性使其无需额外先导油源，简化试验台油路。此外，阀的紧凑尺寸允许在狭小阀组中并列安装多组，用于多执行机构的同步或互锁控制。对于需要频繁手动调试的试验装置，顶部应急推杆提供了无电操作手段，方便设备维修与故障排查。

​
