产品介绍

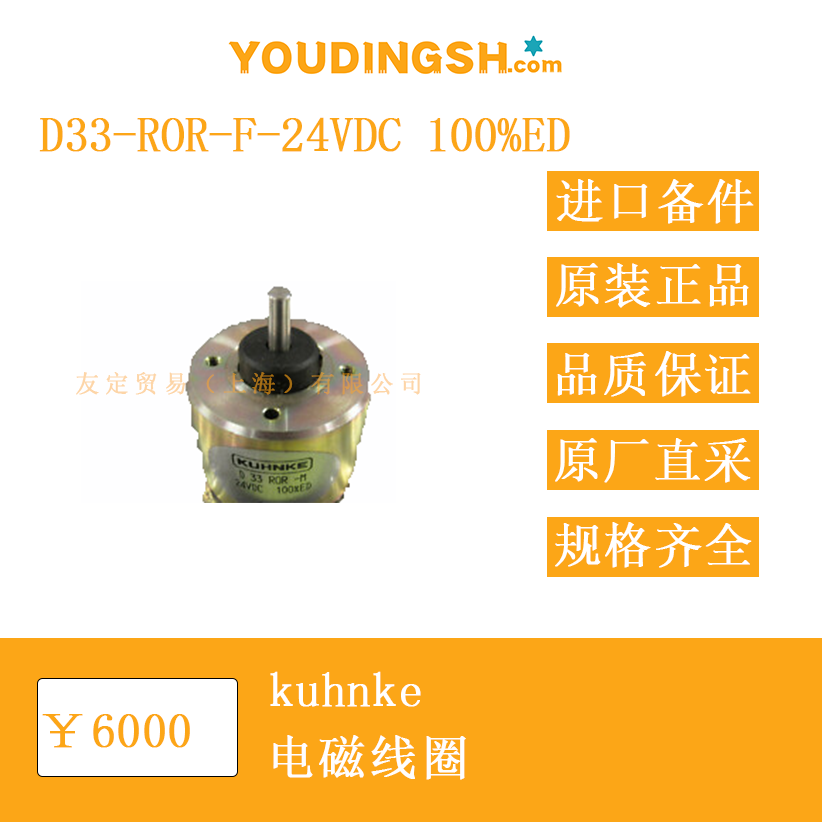

kuhnke D33-ROR-F-24VDC 100%ED 电磁线圈由欧洲 kuhnke 公司生产，适用于 D33 系列直动式电磁阀。该线圈在 24 V DC 供电下可持续通电运行，标定为 100% 工作制，表明在常温环境及正确散热条件下无需考虑降额。线圈外壳采用玻璃纤维增强尼龙，耐热等级 F，整体注塑成型，既保证绝缘强度，又提供 IP65 级防尘防溅保护。端面配置 DIN 43650 标准 A 型插脚，可与配套插头快速连接，亦可更换为电缆出线型。整个线圈结构紧凑，重量约 0.2 kg，可直接安装在阀门衔铁管上，无需额外支架，适合空间有限的工业场合。

功能特点
线圈绕组选用漆包铜线，线径与匝数经计算匹配阀门磁路，使得吸合电压低至额定电压的 75%，在电网波动或电缆压降较大的现场仍可可靠动作。外壳侧面铸有三条散热肋片，增加对流面积，降低线圈温升；实测在 24 V DC、20 °C 环境中连续运行两小时，表面温升不超过 65 K。插头与线圈之间配置丁腈橡胶密封垫圈，防止油雾、水汽侵入端子腔。线圈顶部带手动操作杆，可在断电状态下推动衔铁，实现阀门的手动切换，便于调试与维护。绕组与外壳之间填充环氧树脂，固化后形成一体，既防潮抗震，又避免绕组位移导致绝缘破损。线圈颜色为黑色，插头可 360° 旋转，方便现场布线。

选型指南
在选用 D33-ROR-F-24VDC 100%ED 线圈前，应核对系统直流电源电压，确保在 22–26 V 范围内；若现场仅有交流电源，可外接整流器或改选 AC 线圈型号。线圈适配 D33 系列阀体，阀体通径 3 mm，接口螺纹 G1/8，若需更大流量或更高压力，需考虑 D43 或 D53 系列。环境温度若长期高于 55 °C，应加装散热片或改用金属外壳线圈；若低于 -10 °C，需确认油液粘度不会导致阀门卡滞。安装时只需将线圈套入衔铁管，拧紧塑料螺母即可；塑料螺母扭矩 1.5–2 N·m，过紧可能导致外壳开裂。插头接线端子可接受 0.5–1.5 mm² 单股或细股线，压线后应确保无铜丝外露，避免短路。

技术参数
额定电压：24 V DC
允许电压波动：±10 %
额定功率：8 W
工作制：100% ED
绝缘等级：F 级
防护等级：IP65
吸合电压：≤18 V DC
释放电压：≥3 V DC
线圈电阻：72 Ω ±5 %
环境温度：-10 °C 至 +55 °C
储存温度：-30 °C 至 +70 °C
相对湿度：≤90 % RH 无凝露
最大表面温升：65 K
连接方式：DIN 43650 A 型插头
重量：约 0.2 kg
认证：CE

产品尺寸
线圈外径 33 mm，高度 45 mm，中心孔径 11 mm，与 D33 系列阀体衔铁管配合。插头宽度 30 mm，高度 20 mm，插入后整体高度增至 65 mm。散热肋片厚度 2 mm，肋片间距 3 mm，位于外壳侧面一周。手动操作杆直径 5 mm，突出外壳 8 mm，可下压 3 mm 行程。端子排列为三针：1 号正极，2 号负极，3 号接地，针距 8 mm。线圈底部带定位凸台，外径 18 mm，厚度 3 mm，用于与阀体端面定位。螺母为黑色 PBT 材料，M18 × 1 螺纹，拧紧后其上端面与线圈外壳齐平。整体颜色为黑色，插头为灰色，便于区分正负极。

应用领域

D33-ROR-F-24VDC 100%ED 线圈广泛应用于包装机械、医疗设备、纺织机械、食品灌装机及实验室气动系统。在包装热封装置中，线圈驱动微型电磁阀切换真空与吹气，实现包装袋的吸附与释放；在医疗分析仪，阀门控制试剂流路，线圈的低噪音与低发热特性避免影响精密光学部件。纺织机械的喷气织机利用该线圈控制喷嘴脉冲，实现纬纱引入；食品灌装生产线则通过线圈驱动阀门完成 CIP 清洗液的通断。由于 100% 工作制，线圈适合连续运行场合，如实验室恒流泵的旁通阀。其紧凑尺寸亦适用于桌面型 3D 打印机气动组件，或小型气动机械臂的末端执行器。凭借 IP65 防护等级，该线圈在半开放车间或轻度喷淋环境中仍能长期可靠工作。

​
