产品介绍

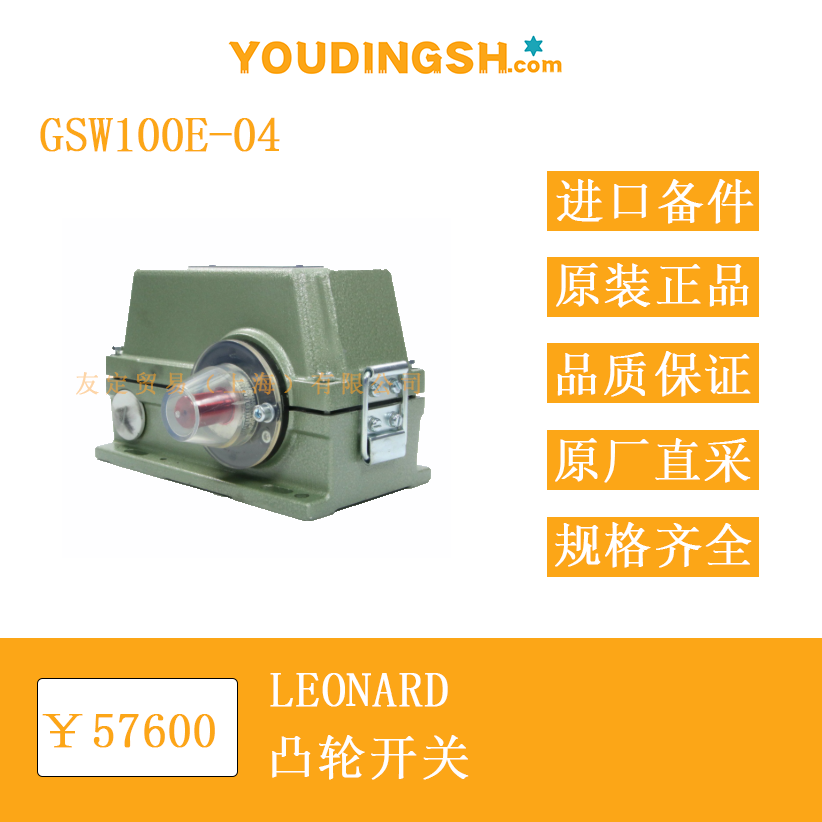

LEONARD GSW100E-04 是一款来自欧洲的凸轮开关，采用整体铸铝壳体，内部安装电子式切换元件与塑料薄钢箔鼓轮，可在旋转主轴带动下完成多路电路的通断控制。型号中的“04”表示出厂标准配置 4 组切换元件，若后续需要更多触点，可在同壳体内扩展至 8、12、16、20 或 28 组，而不必更换外壳。主轴两端均伸出壳体，一端用于连接驱动机构，另一端配有透明安全盖并带刻度标记，方便现场观察角度。壳体由铝合金制成，表面喷涂 RAL6011 绿色防腐漆，也可按需求提供海水环境版本。上下壳体通过不锈钢铰链与螺钉连接，维护时可整体打开，无需拆卸电缆。GSW100E-04 既可独立运行，也可通过联轴器与其他同系列开关串联，构成多点同步控制系统。

功能特点
该开关的核心是薄钢箔鼓轮，无传统凸轮盘，运行时质量分布均衡，主轴受到的离心力与惯性力显著降低，因此可在较高转速下长期工作，轴承磨损相对较小。每组鼓轮由承载盘、薄钢箔、设定环、碟形弹簧及保持环组成，通过两只简易调整工具即可在 5° 至 360° 范围内以 2° 为步距设定脉冲起始角度与持续角度，现场修改时间小于五分钟。鼓轮节距 15 mm，相比上一代 20 mm 设计，在相同壳体长度内可布置更多切换元件。主轴安装在两只深沟球轴承中，径向间隙与轴向游隙均经过预紧调整，保证长时间运转后仍能保持位置精度。电子式切换元件采用无触点或微动开关形式，响应时间稳定，重复定位误差小于 0.5°。透明安全盖除了防护作用外，还印有刻度，可与主轴上的刻度环对齐，实现角度可视化。壳体底部预留四个 M8 安装孔，可直接固定在面板或支架上，也可与齿轮箱组合，形成减速驱动方案。

选型指南
用户在选择 GSW100E-04 时，应先确定所需触点数量与每路触点的电流等级。标准 4 路可满足多数限位、联锁或分段控制需求，如需更多信号，可订购 8 路及以上型号，长度与重量随路数增加而增大。驱动方式可选择手动、电动或减速齿轮箱：若现场已有伺服电机或步进电机，可直接通过弹性联轴器连接主轴；若需要低速大扭矩输入，可搭配 EGA400.5 或 EWS25.1 齿轮箱，减速比 175:1 或 25:1 均可提供。输入方向分左右，订货时需在型号后标注 “l” 或 “r”。若工作环境存在海水或化学腐蚀，应指明海水防护版本。电缆入口默认 M32，可接受直径 8–17 mm 电缆，若现场布线空间受限，可改用 M20 或 M25 格兰头。特殊触点形式如镀金、双断或快动开关可另行说明，需用文字清晰描述。

技术参数
壳体材质：铝合金，表面喷粉 RAL6011，可选海水防护
主轴材质：不锈钢 1.4305
轴承：深沟球轴承 6002-2RS
切换元件：电子式或微动开关，额定 250 V AC 4 A 或 30 V DC 5 A
切换路数：4 路，可扩展至 28 路
设定范围：5°–360°，步距 2°
重复定位误差：≤0.5°
机械寿命：≥1×10^7 次
电气寿命：≥1×10^6 次
主轴转速：≤500 min⁻¹（无齿轮箱时）
工作温度：-30 °C 至 +80 °C
储存温度：-40 °C 至 +85 °C
防护等级：IP65
安装孔：4×M8，孔距 90 mm×90 mm
电缆入口：M32×1.5，可选 M20 或 M25
重量：4.6 kg（4 路标准配置）

产品尺寸
GSW100E-04 外壳长 105 mm、宽 124 mm、高 114 mm，主轴中心离底面 68 mm，主轴直径 20 mm，两端伸出长度各 30 mm。壳体底部四角各有一个 M8 螺纹孔，孔位呈 90 mm×90 mm 正方形。主轴前端可安装齿轮箱，齿轮箱宽度 80 mm，长度依减速比不同而变化。电缆入口位于壳体侧壁，中心距底面 65 mm，与相邻入口间距 42 mm。透明安全盖直径 42 mm，厚度 3 mm，通过三只 M4 螺钉固定。壳体顶部铰链开启角度 120°，开启后内部鼓轮完全暴露，便于调整。整体外形紧凑，可并排安装多台开关，中心距仅需 130 mm。

应用领域
GSW100E-04 凸轮开关常用于机床行程控制、起重设备限位、风电变桨系统、舞台灯光角度反馈、包装机械同步信号以及工业炉门位置检测等场景。在机床中，主轴带动开关旋转，触点在特定角度接通或断开，实现刀库定位或工作台分度；在港口起重机，开关安装于旋转机构，当吊臂接近极限角度时触发安全回路；在风力发电机组，开关与齿轮箱组合，监测叶片角度并输出多路信号至控制系统；在舞台灯光，开关与编码器并联，提供冗余位置信息，确保灯光定位准确；在包装机，开关与凸轮轴同步，控制封合、切断、打码等工序节拍。其铸铝壳体与可选海水防护版本也适用于近海平台或船舶甲板，实现舵机、起锚机等关键部件的位置监控。
