产品介绍

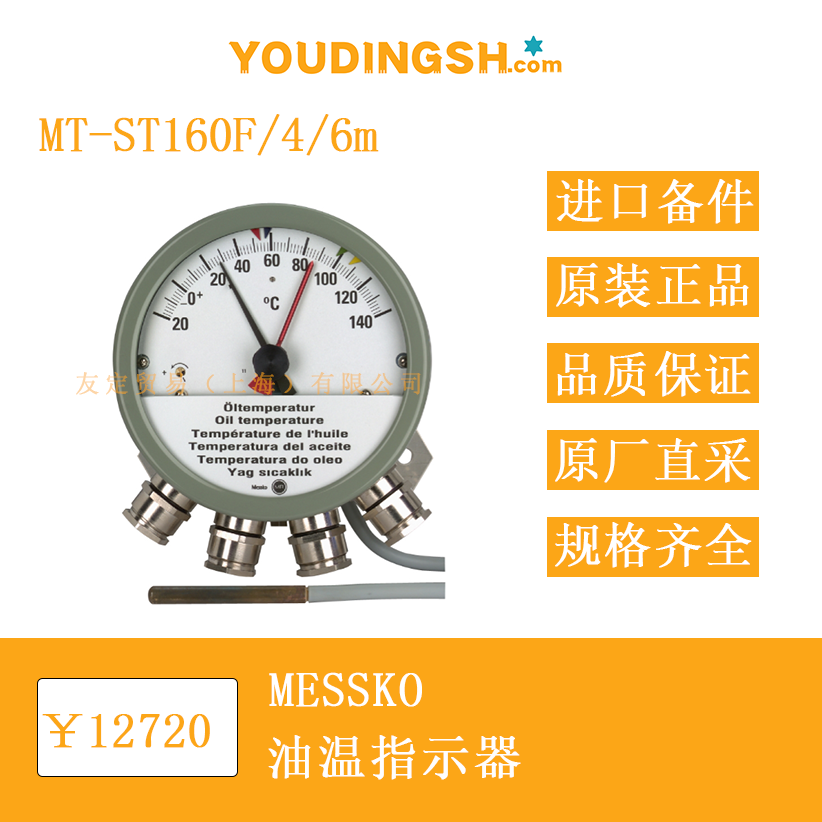

MESSKO MT-ST160F/4/6m 是一款欧洲制造的指针式油温指示器，用于测量和就地显示油浸式电力变压器、并联电抗器及类似设备的油液温度。该型号配备 6 m 长度的铜质毛细管，温度传感器安装在 G1" 螺纹的热套管或组合套管中，通过毛细管将温度信号机械传递至表盘机构，无需外部电源即可独立工作。外壳采用钢板折弯焊接并粉末喷涂，颜色为 RAL7033 水泥灰，正面配有一块带 UV 滤层的叠层安全玻璃视窗，防护等级 IP55。表盘直径 160 mm，刻度范围 -20 °C 至 +140 °C，红色指针为实时指示，另设有一只手动复位的红色拖针，用于记录曾达到的最高温度。用户可依据需求选配 1 至 6 组微动开关，实现过温报警或启停冷却装置等控制功能。

功能特点
指示器内部为封闭充液式波登管系统，温度变化导致内部液体膨胀或收缩，带动指针旋转，机械结构简单，长期漂移量小。毛细管外覆 PVC 护套，可选不锈钢编织护套以抵御机械损伤。拖针机构在温度上升时随主指针移动，一旦温度下降便停留在最高位置，检修人员可通过透明视窗直接读取历史峰值，并通过侧面的复位螺钉将拖针归零。微动开关为银合金触点，标准容量 230 V AC 250 VA，也可选镀金触点用于低功率信号回路。开关触发点可在全量程内设定，最小步距约为 6 % 量程，切换回差约 5 K，避免因油面波动而产生频繁动作。设备自带四个 M25×1.5 电缆格兰，出厂时配塑料防尘塞，用户可根据布线环境选择黄铜或不锈钢格兰，也可改用 1/2" 或 3/4" NPT 转接头。

选型指南
订购 MT-ST160F/4/6m 时，应先确认被测油温范围。若现场运行油温通常位于 -10 °C 至 +120 °C 之间，可直接选用标准 -20 °C 至 +140 °C 刻度；若油温长期低于 -10 °C 或高于 +130 °C，可向工厂订制特殊量程。毛细管长度 6 m 为标准库存，若变压器油枕至安装面距离较短，可改选 2 m 或 4 m；距离更长时可要求 8 m 或 10 m，但需留意毛细管越长响应时间越慢。安装面若存在明显振动，例如车载或船舶工况，应选配减振垫板；若位于近海或化工区，可要求外壳采用高耐蚀涂层并配套不锈钢格兰。微动开关数量依据控制系统需求：仅需一个报警点时可不选开关，或选 1 组常开触点；如需两级报警和两级启停风扇，可增至 4 组或 6 组开关。若需远程信号，可将指示器与 Pt100 或 4-20 mA 变送器组合使用，但需确认安装空间及布线方式兼容。

技术参数
测量范围：-20 °C … +140 °C
精度等级：±3 °C（符合 DIN EN 13190 1 级）
环境温度：-40 °C … +80 °C
储存温度：-50 °C … +80 °C
相对湿度：≤80 %，视窗具备防雾透气设计
海拔高度：≤2000 m
防护等级：IP55（DIN EN 60529）
绝缘等级：I 类，过电压类别 III
外壳材质：镀锌钢板粉末喷涂，可选海上耐候涂层
视窗：叠层安全玻璃带 UV 滤层
毛细管：铜管 + PVC 护套，长度 6 m，最小弯曲半径 50 mm
传感器：裸黄铜，G1" 外螺纹，插入深度 180 mm
电缆格兰：4×M25×1.5，黄铜镀镍
微动开关：1…6 组可调，触点容量 230 V AC 250 VA，或 24…220 V DC 130 W
整机重量：约 2.5 kg（含 6 m 毛细管）

产品尺寸
表头外径 173 mm，厚度 98 mm，正面视窗直径 160 mm。四个 M8 安装孔位于背面边缘，孔距 140 mm×140 mm；若采用减振垫板，孔距变为 184 mm×184 mm。毛细管自表头底部中心出线，外径 6 mm，弯曲半径不小于 50 mm。安装时表头可垂直或水平放置，但需确保视窗面向巡检通道。传感器部分为 G1" 外螺纹，六角对边 32 mm，整体长度 90 mm；若使用组合套管，长度及螺纹尺寸依配套套管而定。

应用领域
MT-ST160F/4/6m 油温指示器广泛用于电力输配电系统的主变压器、牵引变压器、整流变压器及电炉变压器。其机械指示功能适合无人值守变电站，巡检人员无需携带额外仪器即可读取油面温度；拖针功能帮助记录负荷高峰时的温升，为状态检修提供数据。微动开关可直接驱动冷却风扇或报警器，减少中间继电器环节，提高可靠性。在风电场、光伏电站、铁路牵引变电所及工业自备电厂等场景，该指示器同样作为油温监控的核心部件，与油位计、压力释放阀等共同构成变压器非电量保护系统。
