产品介绍

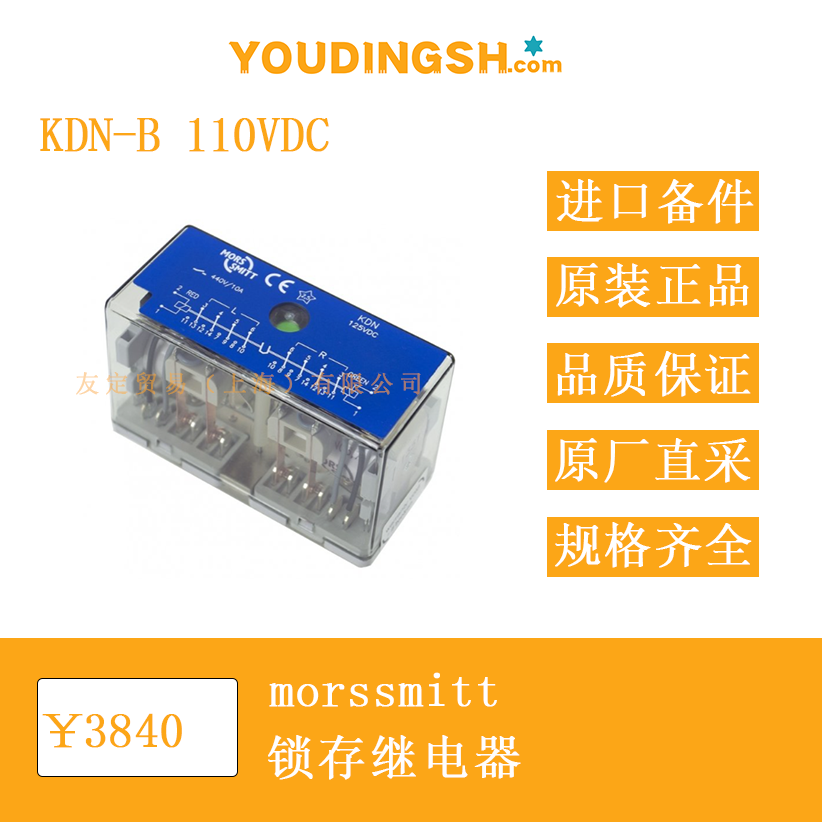

morssmitt KDN-B 110 VDC 锁存继电器是一款来自欧洲的插入式双位继电器，本体集成磁吹弧系统，具备 8 组转换触点，适用于直流 110 V 线圈电压场景。继电器在得到一次脉冲信号后切换并保持位置，无需持续通电即可维持触点状态，位置由正面机械指示窗直观显示。型号中的字母 B 表示标准配置的磁吹弧和银基触点版本，设计寿命基于工厂测试数据，实际表现取决于现场环境与负载条件。继电器外壳采用阻燃聚碳酸酯与聚酯组合材料，透明上盖允许直接观察触点动作，底部为 11 引脚方形插座接口，可直接插入对应的 DIN 导轨、面板或 PCB 插座，现场更换无需工具。整体重量约 320 g，包装内含继电器本体及插座，不含任何附加选件，如需防尘盖、镀金触点或双断触点需单独订购。

功能特点
该继电器具备双稳态磁保持机构，线圈仅在切换瞬间消耗能量，动作完成后自身功耗低于 0.2 W，适合电源容量有限的直流系统。8 组转换触点的额定通断能力在 110 VDC 电阻负载下为 7 A，感性负载 L/R=40 ms 时为 0.5 A，若将两组触点串联使用可提升约 50 % 的直流通断能力。磁吹弧系统通过附加磁场拉长电弧，降低触点烧蚀，延长机械寿命。线圈输入端内置反极性二极管抑制反向电动势，并可承受 5 kV 脉冲电压而不损坏。透明上盖旁设有机械复位按钮，可在断电状态下人工将触点复位。继电器支持水平安装，若垂直安装需确认位置指示旗不会因重力偏移。环境适应性方面，工作温度范围 -10 °C 至 +55 °C，短期可承受 95 % 相对湿度及盐雾 35 °C 4 天试验，机械寿命标称 1×10⁷ 次，电气寿命随负载而变，用户应依据实际电流、电压与操作频率评估更换周期。

选型指南
选择 KDN-B 110 VDC 前，应先核对系统直流额定电压是否稳定在 80 % 至 110 % 之间，若电网波动较大，可要求宽范围线圈选件。触点负载若为继电器、接触器线圈等小功率直流负载，标准银触点即可满足；若用于分合闸线圈、电磁锁等大电流感性负载，建议考虑 AgSnO₂ 抗熔焊触点或双断触点选件。安装空间紧张时，可选用弹簧端子插座以节省接线时间；若需防误插，可要求机械键控版本，厂家将把键钉固定在继电器底部并在插座上提供对应孔位。对于高粉尘或户外场合，可选带密封圈的防尘盖将整体防护等级提升至 IP50。若现场存在强烈振动，应选用带卡扣的 DIN 导轨插座并加装减振垫。订货示例：KDN-B-110-B-M 表示 110 VDC 线圈、磁吹弧、AgSnO₂ 触点版本，最小起订量 20 只。

技术参数
线圈额定电压：110 VDC
动作电压：80 % … 110 % Un
复位电压：80 % … 110 % Un
线圈瞬时功率：≤150 W（持续时间 30 s，60 ms 后自动节能）
触点形式：8×C/O
触点额定电流：7 A（110 VDC 电阻性），0.5 A（110 VDC L/R=40 ms）
最大切换电压：250 VDC / 440 VAC
最小切换电流：10 mA，最小切换电压 12 V
绝缘电压：触点间 2 kV，线圈对触点 2.5 kV，脉冲耐压 5 kV
机械寿命：1×10⁷ 次
电气寿命：随负载曲线变化，110 VDC 7 A 电阻负载约 5×10⁴ 次
动作时间：<10 ms（不含弹跳）
复位时间：<10 ms
工作环境：-10 °C … +55 °C，95 % RH（短期凝露允许）
防护等级：本体 IP40，安装于插座后可选 IP50
重量：约 320 g（不含插座）
插座：11 针方形，支持 DIN 导轨、面板、PCB 或机架安装，端子截面 2.5 mm²

产品尺寸
继电器本体 88 mm×88 mm×68 mm，顶部透明盖高出基座 5 mm。11 针插座中心距 5 mm，端子宽度 9 mm（宽端子版本 11 mm）。导轨插座宽度 35 mm，可并排安装。面板开孔尺寸 71 mm×71 mm，厚度 1–3 mm，安装孔径 3.6 mm，背面预留 30 mm 深度空间供接线。机架安装套件可将两只插座并排固定于 19 英寸机架 3U 空间内。若使用减振垫，高度增加 3 mm，需预留散热间隙。

应用领域
KDN-B 110 VDC 锁存继电器主要用于电力系统二次回路中的断路器分闸、合闸保持及故障跳闸回路。其磁保持特性适合直流屏或蓄电池供电的场合，可在失去控制电源后仍保持故障状态，便于运行人员排查。石化、冶金、轨道交通等行业的直流控制盘亦采用该继电器实现联锁、报警、马达启动等逻辑功能。此外，在风电、光伏发电的直流汇流箱、逆变器保护回路中，该继电器作为快速跳闸元件，与熔断器、直流接触器串联，可在 10 ms 内切断故障电流。实验室与测试设备也利用其多组触点进行安全互锁与状态记忆。
