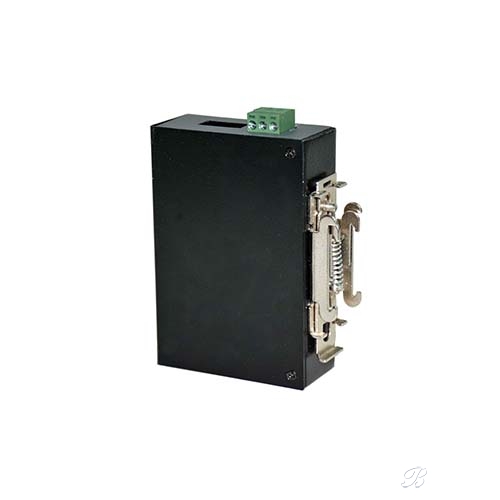

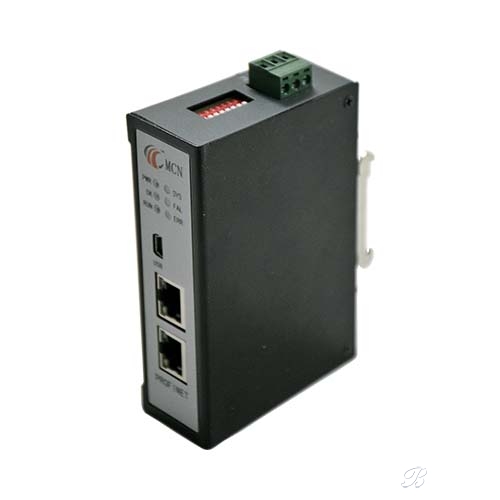

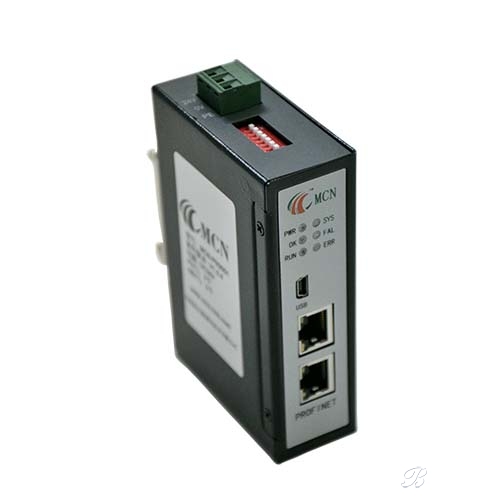

无锡耐特森Modbus转Profinet网关MCN-PN3001

产品型号:MCNPPN3001

厂商性质:代理/分销商

公司名称:西安虹创科工贸有限公司

地  址:西安市雁塔区昆明路2号院

联 系 人:虹创科工贸

联系电话:029-84589271

温馨提示:联系我时,请说明是在西部工控网上看到的,谢谢!
西安虹创科工贸有限公司

公司类型:代理/分销商

主营产品:经营范围:全中文工控组态软件服务中心、触摸屏西北技术服务中心、三垦变频器指定代理商、台安变频器指定代理商、海利普变频器指定代理商、欧姆龙、三菱、西门子、富士、ABB、施耐德、台达等公司的可编程控制器、欧陆直流调速器、西诺克软启动器及低压电器。 承接项目:工业自动化控制工程的设计、制造、安装、调试。

所在地区:陕西省 西安市

注册时间:2007-06-21

产品介绍

无锡耐特森MODBUS转PROFINET网关基本说明:无锡耐特森MCN-PN3001实现MODBUS转PROFINET功能,将MODBUS接口设备接入PROFINET网络,可连接多个具RS232/RS485接口的设备到PROFINET网络。典型的串行应用:将变频器,传感器,执行器,人机界面,条码扫描器,RFID读取器,和工业称重设备等接入到PROFINET网络。

无锡耐特森MODBUS转PROFINET网关产品亮点:

1、配置简单方便,用户不需要了解PROFINET IO和MODBUS技术细节,不需要任何编程操作就可以对网关进行配置;

2、数据的吞吐量更大,1440字节输入数据+1440字节输出数据;

3、3通道独立隔离RS485接口,3路RS485接口完全隔离,可设置成不同参数(波特率,奇偶校验),满足设备的多种连接;

4、双路PROFINET接口,具有交换机功能,现场连接更加方便直接。

5、调试方便:提供调试配置软件,支持双向数据监视、支持命令状态监视等;

无锡耐特森MODBUS转PROFINET网关产品简介:

该产品订货号:MCN-PN3001,该MODBUS转PROFINET网关是串口转PROFINET网关的一种,具备大数据量通讯能力,1440字节输入数据+1440字节输出数据。网关在PROFINET一侧是PROFINET IO 从站,在串口一侧物理接口有RS-485或-232两种,支持MODBUS/RTU主站或从站协议。该MODBUS转PROFINET网关MODBUS一侧做主站时可用于一对多集成MODBUS RTU设备,形成MODBUS子网并连接到PROFINET,实现PROFINET控制器监控MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站(如PLC/DCS)以及它的从站数据传输到PROFINET控制器。该MODBUS转PROFINET网关技术原理为存储器共享型,不需要主站PLC/DCS的编程,只需在配置软件中对网关进行简单配置,即可实现MODBUS转PROFINET网关的通讯功能。

无锡耐特森MODBUS转PROFINET网关MODBUS接口技术指标:

1、3通道全隔离MODBUS接口,支持MODBUS/RTU协议,支持01H、02H、03H、04H、05H、06H、0FH、10H功能码;

2、波特率:300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选;校验位(8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止

位、8位无校验2停止位)可选。三通道MODBUS可设置为不同参数。

3、网桥控制字可灵活控制MODBUS报文发送:周期发送(发送间隔、等待间隔可选)、事件触发发送。可严格控制MODBUS写(05H、0FH、10H)命令发送,可选:写命令使能/禁止、数据变化发使能/禁止等功能;

4、网关状态字可反映网关MODBUS通信状态和串口的通信状态;

5、输入/输出数据量:Input Bytes + Output Bytes ≤1440 Bytes;Max Input Bytes  ≤1440Bytes;Max Output Bytes ≤2880Bytes。

无锡耐特森MODBUS转PROFINET网关PROFINET接口技术指标:

1、2路RJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;

2、集成以太网交换机,方便将PROFINET设备组成菊花链;

3、符合PROFINET的C类标准,支持PROFINET2.3版本;

4、所以Slot/subSlot的输入输出数据总和不超过2880字节;

5、集成GSML文件。

无锡耐特森MODBUS转PROFINET网关通用技术指标:

1、电源电压:DC24V(±5%)

2、外形尺寸:(宽)40mm(高)110mm(厚)75mm

3、安装方式:35mm导轨

4、防护等级:IP20

5、工作温度:-20℃~+55℃,工作相对湿度: 95%(无结露)

6、运输温度:-30℃~+70℃
