工业级MODBUS总线隔离中继器

产品型号:RT-HM3

厂商性质:代理/分销商

公司名称:西安虹创科工贸有限公司

地  址:西安市雁塔区昆明路2号院

联 系 人:虹创科工贸

联系电话:029-84589271

温馨提示:联系我时,请说明是在西部工控网上看到的,谢谢!
西安虹创科工贸有限公司

公司类型:代理/分销商

主营产品:经营范围:全中文工控组态软件服务中心、触摸屏西北技术服务中心、三垦变频器指定代理商、台安变频器指定代理商、海利普变频器指定代理商、欧姆龙、三菱、西门子、富士、ABB、施耐德、台达等公司的可编程控制器、欧陆直流调速器、西诺克软启动器及低压电器。 承接项目:工业自动化控制工程的设计、制造、安装、调试。

所在地区:陕西省 西安市

注册时间:2007-06-21

产品介绍

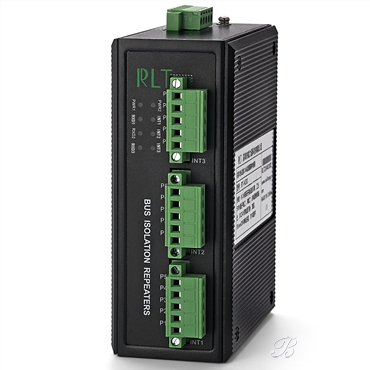

业级MODBUS总线隔离中继器

     概述:

     本产品是一款MODBUS现场总线中继器,符合MODBUS协议标准,3路独立总线电接口,数据全透明传输,自动切换数据方向,速率自适应,支持MODBUS总线全部速率。该产品能够延长MODBUS总线的传输距离,改变总线拓扑结构,同时具有光耦隔离、减少干扰等性能。

本产品为工业级设计,具有宽电源DC(12-36V)输入,电源冗余和隔离保护,继电器告警输出,IP40防护等级,波浪纹铝制加强机壳,35mmDIN导轨安装,-40~85℃工作温度范围等优点,能满足各种工业现场的使用要求。

产品特点:

l 3路独立MODBUS总线电口

l 3路电口光耦隔离,隔离电压1000V,1500W防雷保护功能

l 支持MODBUS总线全部速率(0~500kBit/s),透明传输,速率自适应

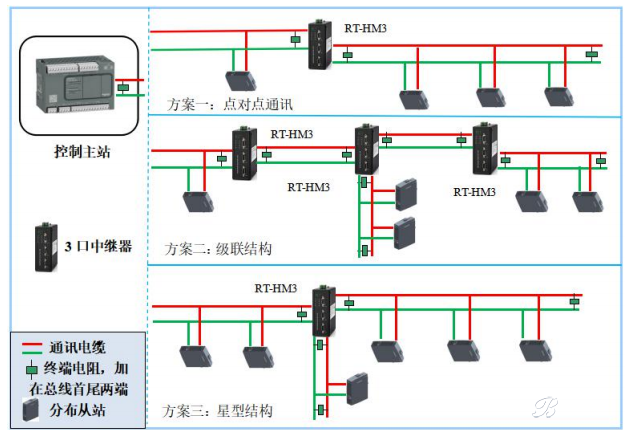

l 支持点对点、星型、级联拓扑结构

l 提供8个LED状态指示灯,总线数据接口继电器告警输出

l DC24V 冗余电源,隔离电压1500V,1A电流保护(短路保护,)支持反接保护功能

l 波纹式高强度金属外壳,IP40防护等级, DIN35mm工业卡轨安装

技术参数

电接口:

l 接口类型:DB9F电口或工业5PIN端子

l 通信速率:0~500kBit/s,速率自适应

l 信号延时(电口):100ns

l 3路电口光耦隔离,隔离电压1000V,1500W防雷保护功能

l 本机不带终端电阻,请按需要外接

电源及保护:

l 双电源冗余输入,DC12V-36V值,典型值DC24V,隔离电压1500V,1A电流保护(电流短路保护),反接保护功能

l 工作电流典型值90mA@24V

l 电口故障告警输出,触点容量:DC24V/1A工作环境:

l 操作温度:

标准类型:0 ~ 70 °C

宽温类型:-40 ~ 85 °C

操作湿度:5  ~ 95% RH

l 存放温度: -40 ~ 85 °C

机械特性:

l 外形尺寸:138mm×106mm×54mm

l 外壳:IP40防护等级,铝制加强机壳

l 安装方式: 35mmDIN导轨安装

l 净重:900g

符合标准:

l EMI:EN55022 1998, Class A

l EN61000-4-2 (ESD), Criteria B, Level 4

l EN61000-4-3 (RS), Criteria A, Level 2

l EN61000-4-4 (EFT), Criteria B, Level 4

l EN61000-4-5 (Surge), Criteria B, Level 2

l EN61000-4-6 (CS), Criteria B, Level 2

l En61000-4-8 (PFMF), Criteria A, Level 3

l IEC60068-2-27

l EN50121-4

l Freefall:IEC 60068-2-32

应用范围:

电力、交通、能源、厂矿、监控及工业控制等领域。
